DS-2780ZJ-X(OS)/316L

Что это за распределительная коробка

Во взрывоопасной зоне кабели нельзя соединять в обычной распаечной коробке: искра или нагрев контакта способны воспламенить газ или пыль. Для камер и другого оборудования на таких объектах применяют коробки во взрывозащищённом исполнении — в них заводят линии питания и сигналов и выполняют соединения.

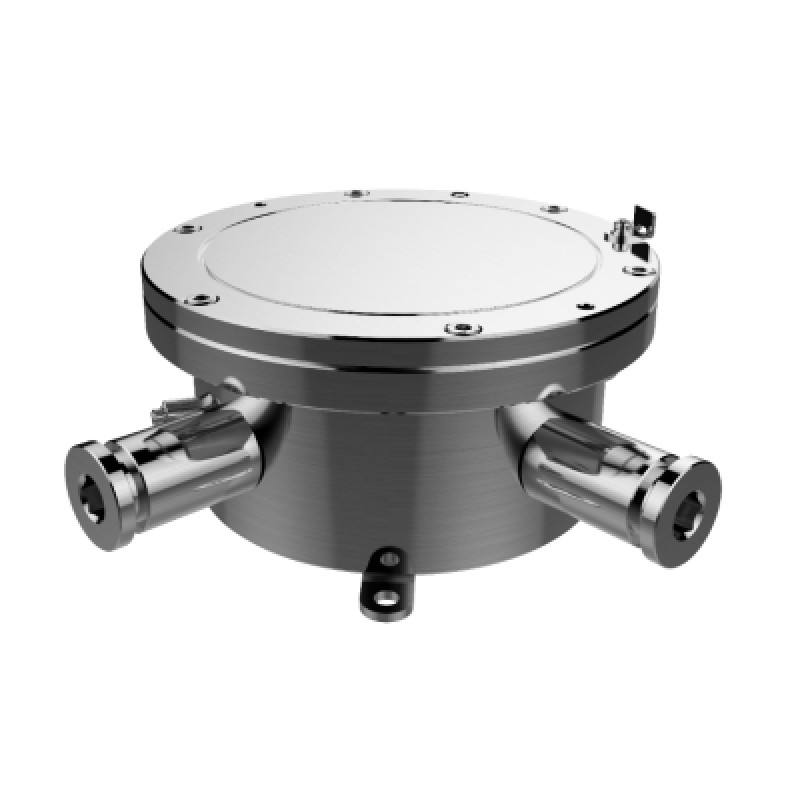

DS-2780ZJ-X(OS)/316L — коробка Hikvision из нержавеющей стали 316L с антикоррозионным напылением. Взрывозащита подтверждена сертификатами ATEX и IECEx, степень защиты корпуса — IP68. На корпусе четыре кабельных выхода с резьбой M25 × 1,5, внутри предусмотрено подключение питания, видео, RS-485, аудио, тревожных линий и Ethernet с PoE.

Как работает

Магистральные кабели и кабель от камеры заводят в коробку через кабельные выходы и соединяют внутри корпуса. Коробка рассчитана на устройства с разными схемами питания, поэтому одну модель можно использовать на объекте с разными камерами.

• Питание — 110–240 В AC, 24 В AC, 8–36 В DC или PoE по стандартам 802.3at/af.
• Сигнальные линии — аналоговое видео CVBS, RS-485, 1 аудиовход, 1 аудиовыход, тревожные входы и выходы.
• Сеть — Ethernet RJ45 с поддержкой PoE 802.3at/af.
• Провода — сечением от 22 до 12 AWG, максимум 3,294 мм².
• Кабельные выходы — 4 × M25 × 1,5.

Основные характеристики

Характеристики — по спецификации производителя для серии DS-2780ZJ-X(OS)(O-STD)/316L.

Где применяется

Зоны 1 и 2 — это территории со взрывоопасными газами и парами: нефтегазовые месторождения, нефтеперерабатывающие заводы, нефтебазы, газораспределительные станции, химические производства. Зоны 21 и 22 относятся к горючей пыли: элеваторы, мукомольные комбинаты, склады и тракты подачи угля. Диапазон от −40 до +60 °C и корпус IP68 позволяют ставить коробку на открытых площадках, в том числе на промышленных объектах центрального и северного Казахстана.

Совместимость

Коробка подходит для устройств с питанием 110–240 В AC, 24 В AC, 8–36 В DC или PoE 802.3at/af и с интерфейсами CVBS, RS-485, аудио, тревожными линиями и Ethernet. Конкретные модели камер в спецификации не перечислены, поэтому схему подключения и маркировку взрывозащиты камеры сверяют по её документации.

Как подобрать

• Класс зоны. Производитель указывает зоны 1, 2, 21 и 22. Перед проектом сравните маркировку взрывозащиты коробки с классом зоны, группой газа или пыли и температурным классом на объекте.
• Кабельные вводы. Резьба выходов — M25 × 1,5. Под неё нужны взрывозащищённые кабельные вводы подходящего размера; их наличие в комплекте уточните при заказе.
• Сечение жил. Коробка рассчитана на провода до 3,294 мм² (12 AWG). Для длинных линий питания проверьте, укладывается ли расчётное сечение в этот предел.
• Монтаж. Коробка 272 × 272 × 96,8 мм весит около 6,4 кг — под неё нужна прочная стена, стойка или конструкция.

Другие боксы и крепления — в разделе кронштейны и коммутационные боксы. XCOMNS — официальный партнёр Hikvision в Казахстане.

Покупка и установка в Казахстане

Актуальная цена DS-2780ZJ-X(OS)/316L — в карточке товара. Взрывозащищённое оборудование подбираем под проект и класс зон объекта, доставляем из Караганды на месторождения и предприятия по всему Казахстану — в Атырау, Актобе, Павлодар, Астану, Алматы, Шымкент. Отправить запрос в XCOMNS.

Часто задаваемые вопросы

Для каких взрывоопасных зон подходит коробка?

Для зон 1 и 2 (газы и пары) и зон 21 и 22 (горючая пыль). Производитель указывает сертификацию взрывозащиты ATEX и IECEx.

Из какой стали сделан корпус?

Из нержавеющей стали 316L с антикоррозионной обработкой поверхности напылением — это указано в спецификации производителя и в коде модели.

Можно ли ставить коробку на улице зимой?

Рабочий диапазон — от −40 до +60 °C при влажности до 95 % без конденсата, степень защиты IP68.
