DS-6920UDI-U(C)

Что это за контроллер видеостены

Контроллер видеостены (у Hikvision — многофункциональный видеоцентр) получает потоки с IP-камер и других источников, декодирует их и выводит на мониторы, собранные в единый экран. Оператор раскладывает окна по стене, растягивает картинку на несколько панелей и переключает сохранённые сцены. Задача устройства — показ видео на большой поверхности, в этом его отличие от регистратора с одним-двумя мониторами.

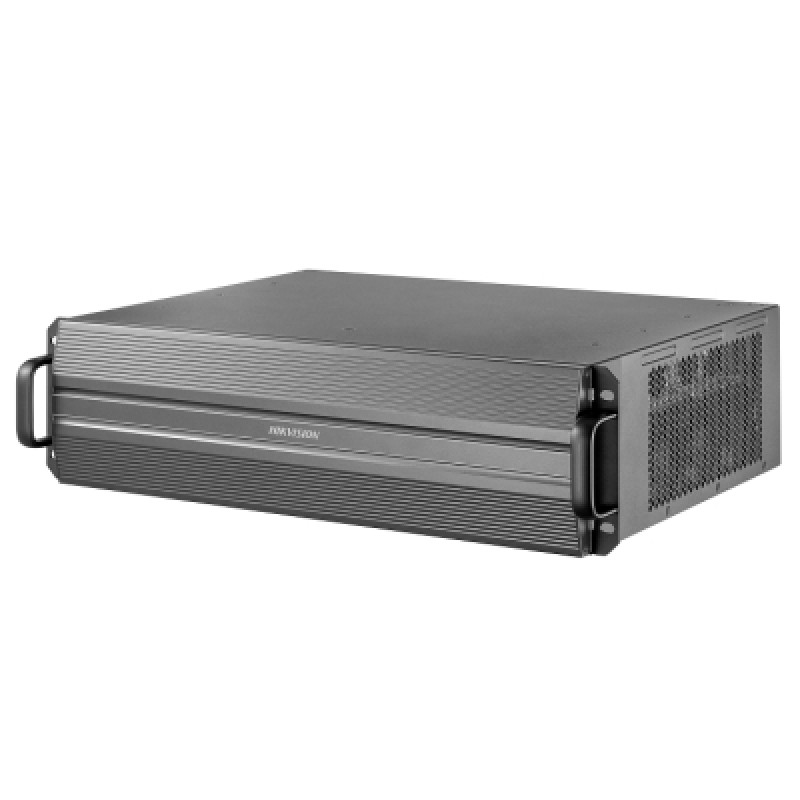

DS-6920UDI-U(C) собран в стандартном стоечном шасси высотой 3 U по архитектуре ATCA: платы вставляются в слоты. Основная плата управления одна, из 6 слотов сервисных плат занято 3, из 2 слотов блоков питания — 1. Производитель ориентирует модель на системы видеонаблюдения малого и среднего масштаба. Охлаждение — 7 вентиляторов на одной плате, обороты регулируются автоматически по температуре.

Как работает

Видео с камер и регистраторов поступает по сети через 2 гигабитных порта, устройства можно подключать и по протоколу ONVIF. Контроллер декодирует H.264, H.265, Smart264, Smart265 и MJPEG. На 4 входа HDMI 1.4 подают сигнал с компьютеров и других локальных источников — на стене он появляется с задержкой 120 мс. Кодирование — 4 канала 1080p при 60 к/с.

• Декодирование. 10 каналов 32 или 24 Мп, 20 каналов 16 Мп, 25 каналов 12 Мп, 40 каналов 8 Мп, 50 каналов 6 Мп, 80 каналов 4 Мп, 160 каналов 1080p или 320 каналов 720p и ниже. Одна группа из 4 выходов делит общий ресурс. MJPEG — 20 каналов 2 Мп.
• Выходы. 20 × HDMI 1.4 с разрешением до 4K при 30 Гц или 1080p при 60 Гц, звук передаётся по HDMI. Для LED-экранов — до 2 600 000 пикселей на порт.
• Раскладка. До 8 видеостен и до 20 экранов в стене в любой конфигурации. Одновременно открывается до 320 окон; на одном экране — 4 слоя 1080p или 2 слоя 4K; окно делится максимум на 25 частей; есть плавающие окна.
• Сцены и оформление. До 128 сцен, задержка автопереключения — 3 с. До 8 фоновых изображений JPEG от 1280 × 720 до 7680 × 4320, до 8 титров на контроллер и до 3 на одну стену. Поддерживается обрезка входного изображения — 200 пикселей слева, справа, сверху и снизу.
• Управление. Веб-клиент, клиент для ПК и мобильный клиент для Android и iOS; живой просмотр стены и источников сигнала.

Основные характеристики

Характеристики — по данным производителя. Значения декодирования — альтернативные варианты загрузки, а не сумма.

Где применяется

Диспетчерские промышленных предприятий и месторождений, ситуационные центры, пульты централизованной охраны, центры управления транспортом, операторские торговых сетей. Контроллер ставят в серверную стойку; рабочая температура в спецификации не приведена, поэтому условия размещения стоит уточнить при проектировании.

Совместимость

Изображение выводится на панели видеостены или мониторы с входом HDMI, а также на LED-экраны. Источники — IP-камеры и устройства с поддержкой ONVIF по сети, компьютеры и другие устройства через входы HDMI. Управлять стеной можно с ПК, через веб-клиент или со смартфона.

Как подобрать

• Размер стены. 20 выходов можно отдать одной большой стене или разделить на несколько, но не более 8 стен.
• Разрешение камер. Считайте ресурс декодирования по реальным потокам: 160 камер 1080p, но только 80 камер 4 Мп или 40 камер 8 Мп. Помните, что группа из 4 выходов делит этот ресурс.
• LED-экраны. Сверьте разрешение экрана с лимитом порта: до 2 600 000 пикселей, от 288 до 3840 точек по ширине и от 288 до 2160 по высоте.
• Локальные данные производителя. Входов HDMI четыре, а 4K принимают только нечётные — значит, одновременно подключаются не больше двух 4K-источников.
• Питание. Установлен один блок питания, второй слот свободен — возможность доустановки уточните при заказе.

Мониторы для стены — в разделе мониторы. XCOMNS — официальный партнёр Hikvision: рассчитаем ресурс декодирования под ваш набор камер.

Покупка и установка в Казахстане

Актуальную цену DS-6920UDI-U(C) смотрите в карточке. Контроллеры видеостен подбираем под проект: считаем каналы, разрешения и раскладку экранов. Поставляем из Караганды в Астану, Алматы, Шымкент и другие города, монтируем стойку и настраиваем сцены. Отправить запрос.

Часто задаваемые вопросы

Сколько камер можно вывести на стену?

Зависит от разрешения: 160 каналов 1080p, 80 каналов 4 Мп, 40 каналов 8 Мп или 10 каналов 32 Мп. Одновременно на стенах открывается до 320 окон.

Можно ли подключить LED-экран?

Да, производитель указывает нагрузку до 2 600 000 пикселей на один выход HDMI при ширине от 288 до 3840 и высоте от 288 до 2160 точек.

Как управлять контроллером?

Через веб-клиент, программу для ПК или мобильный клиент для Android и iOS. Раскладку окон сохраняют как сцену — всего до 128 сцен.
