DS-D100P

Что это за вызывная панель

Вызывная панель — уличная часть видеодомофона. Гость нажимает кнопку, хозяин видит его на мониторе в доме, разговаривает с ним и при необходимости открывает замок. DS-D100P работает по аналоговой схеме: видео в формате PAL 720 × 576, связь с монитором — по четырёхпроводной линии. Локальная сеть и настройка IP-адресов для такой пары не нужны.

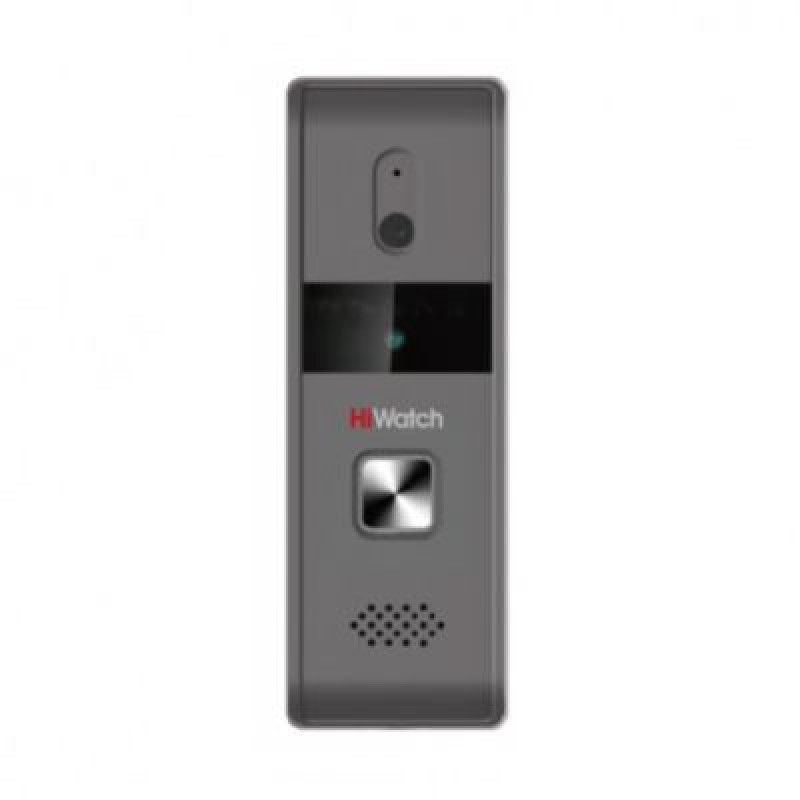

Корпус панели сделан из цинко-алюминиевого сплава серого цвета, степень защиты — IP65. Внутри — одна механическая кнопка вызова, камера с фиксированным объективом 4 мм и углом обзора 69°, встроенные микрофон и динамик. Собственной памяти у панели нет: снимки посетителей она не сохраняет.

Как работает

После нажатия кнопки панель передаёт на монитор изображение с камеры и звук, разговор идёт в обе стороны. Встроенное реле коммутирует цепь электрического замка двери или калитки.

• Камера. Матрица CMOS 1/4″, разрешение PAL 720 × 576i при 25 к/с, объектив 4,0 мм, угол обзора 69°.
• Темнота — режим день/ночь и ИК-подсветка на расстояние до 2 м: гостя у двери видно и без фонаря над входом.
• Замок — одно реле с контактами Н.З. и Н.Р.
• Линия связи — четырёхпроводная коммутация с монитором.
• Питание. 12 В постоянного тока, 5,0 Вт ±10 %; блок питания покупают отдельно.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Частные дома и дачи, входные группы небольших офисов, магазинов и мастерских, калитки во двор — везде, где у двери один абонент. Степень защиты IP65 означает пыленепроницаемый корпус, защищённый от струй воды, а диапазон от −30 до +70 °C рассчитан на уличный монтаж.

Совместимость

К панели подключают монитор видеодомофона с четырёхпроводной схемой — выбор есть в разделе мониторы видеодомофона. Кроме монитора понадобятся блок питания 12 В и электрический замок, если дверь нужно открывать дистанционно. Панель и монитор удобно заказать одним набором — посмотрите готовые комплекты.

Как подобрать

• Монитор. Проверьте, что выбранный монитор поддерживает аналоговые панели с четырёхпроводным подключением и видео PAL.
• Тип замка. Нормально замкнутый контакт реле используют для электромагнитного замка, который открывается при снятии питания. Нормально разомкнутый — для электромеханического, которому для открытия нужен импульс тока.
• Зима. Нижняя граница рабочей температуры — −30 °C. В Астане и Караганде морозы бывают сильнее, поэтому на таких объектах панель лучше ставить в тамбуре или утеплённом входе.
• Место установки. Угол обзора камеры — 69°, подсветка светит на 2 м. Панель вешают так, чтобы посетитель стоял прямо напротив объектива, а не сбоку.
• Питание. Блока питания в комплекте нет — добавьте его в заказ. Потребление панели — 5 Вт.

Другие модели — в разделе вызывные панели, дополнительное оборудование для домофона — в разделе модули и аксессуары.

Покупка и установка в Казахстане

Актуальная цена HiWatch DS-D100P — в карточке товара. Подберём к панели монитор, замок и блок питания, отправим заказ из Караганды в Астану, Алматы, Шымкент или другой город Казахстана. Установку и подключение домофона выполнят наши монтажники. Контакты XCOMNS.

Часто задаваемые вопросы

Можно ли установить панель на улице?

Да. Корпус защищён по IP65 — от пыли и струй воды, рабочая температура — от −30 до +70 °C. Если зимой на объекте бывает холоднее −30 °C, панель окажется за пределами заявленного диапазона.

Входит ли в комплект блок питания?

Нет. Панели нужен источник постоянного тока 12 В, потребляемая мощность — 5 Вт ±10 %.

Сохраняет ли панель фото посетителей?

Нет, собственной памяти у DS-D100P нет. Панель только передаёт изображение и звук на монитор.
