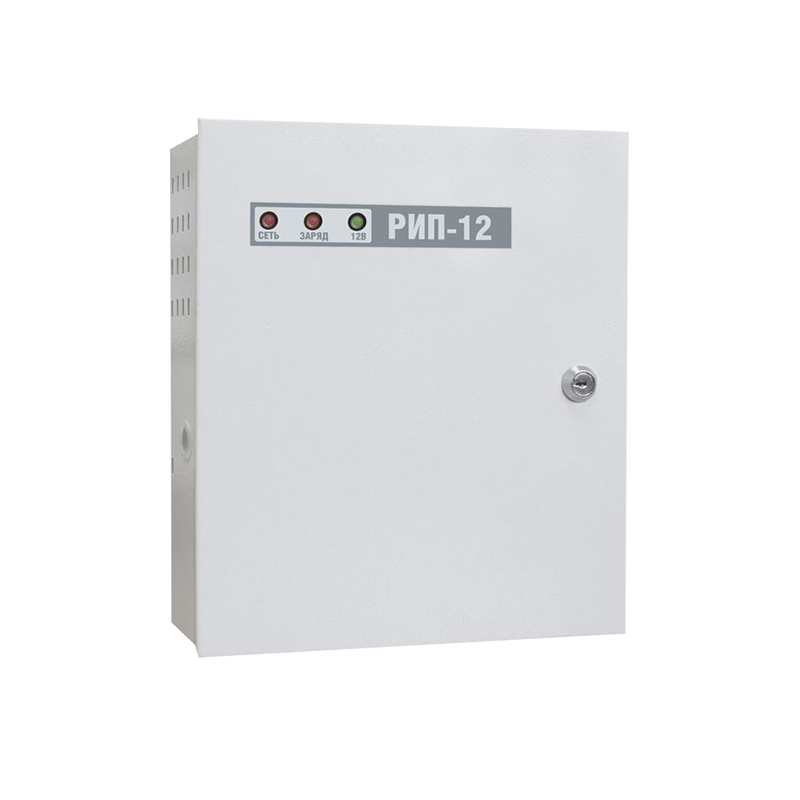

Болид РИП-12 (исп. 01) Резервированный источник питания (РИП-12-3/17М1) 12В/3А

Что это за источник питания

РИП-12 исп. 01, полное обозначение РИП-12-3/17М1, — сетевой источник 12 В с аккумуляторным резервом. К нему подключается батарея, и при пропадании напряжения в сети приборы продолжают работать от неё. Производитель предназначает источник для группового питания: от одного РИП запитывают сразу несколько устройств охраны, СКУД и автоматики.

Исполнения РИП-12 различаются током нагрузки и ёмкостью батареи. У исп. 01 номинальный ток — 3 А, пиковый — 4 А на 2 минуты, аккумулятор — 17 А·ч. Металлический корпус размером 255 × 310 × 95 мм вешается на стену.

Как работает

Пока сетевое напряжение находится в диапазоне 150–250 В, на выходе поддерживается 13,6 ± 0,6 В. При отключении сети нагрузку берёт на себя аккумулятор, и выходное напряжение лежит в пределах 10–13,6 В.

• Авария сети — выход с открытым коллектором, через который прибор охраны получает сигнал об отключении сетевого питания.
• Аккумулятор — источник контролирует напряжение батареи и индицирует уровень заряда.
• Перенапряжение — встроенная защита от превышения выходного напряжения.
• Состояние — 3 индикатора плюс звуковой сигнализатор.

Основные характеристики

Характеристики — по данным производителя. Ток 4 А допускается кратковременно — не дольше 2 минут.

Где применяется

Исполнение с током 3 А и батареей 17 А·ч берут для узлов, где на одном источнике собрано много потребителей или нужен продолжительный резерв: пост охраны с несколькими приборами, группа дверей СКУД с замками, щит автоматики. Размещают источник в сухом помещении, где температура не опускается ниже −10 °C и не поднимается выше +40 °C.

Совместимость

Выход 13,6 В подходит для оборудования с питанием 12 В — приборов охранной сигнализации, контроля доступа и автоматики. Для резерва понадобится аккумулятор 17 А·ч, его можно подобрать в разделе аккумуляторы и батареи. Для серверов и компьютеров, которым нужно сетевое переменное напряжение, используют источники бесперебойного питания, а не РИП.

Как подобрать

• Ток с запасом. Посчитайте потребление всех устройств в дежурном режиме и в тревоге. 3 А — длительная нагрузка, 4 А допускается не дольше 2 минут.
• Пульсации. У этого исполнения двойная амплитуда пульсаций — до 120 мВ. Если нагрузка чувствительна к качеству питания, сверьте это значение с её паспортом.
• Резерв. Время автономной работы оценивают делением ёмкости батареи 17 А·ч на ток нагрузки, оставляя запас на старение аккумулятора.
• Помещение. Температура — от −10 до +40 °C, влажность — до 90 % при +25 °C. Холодные неотапливаемые помещения не подходят.

Все модели — в разделе блоки питания.

Покупка и установка в Казахстане

Цена РИП-12 исп. 01 указана в карточке товара и может меняться. Отправляем заказы из Караганды по всему Казахстану — в Астану, Алматы, Шымкент и другие города. Инженеры XCOMNS помогут посчитать нагрузку, подобрать батарею и смонтировать систему питания. Как с нами связаться.

Часто задаваемые вопросы

Чем исп. 01 отличается от других РИП-12?

Параметрами под нагрузку: номинальный ток — 3 А, максимальный — 4 А в течение 2 минут, аккумулятор — 17 А·ч. Это отражено и в обозначении РИП-12-3/17М1.

Можно ли установить источник в неотапливаемом помещении?

Только если там не холоднее −10 °C. Верхний предел — +40 °C, а корпус со степенью защиты IP30 не защищён от воды.

Какое сечение провода использовать?

Для подключения к сети — 0,75–2,5 мм², для нагрузки — 0,5–2,5 мм².
