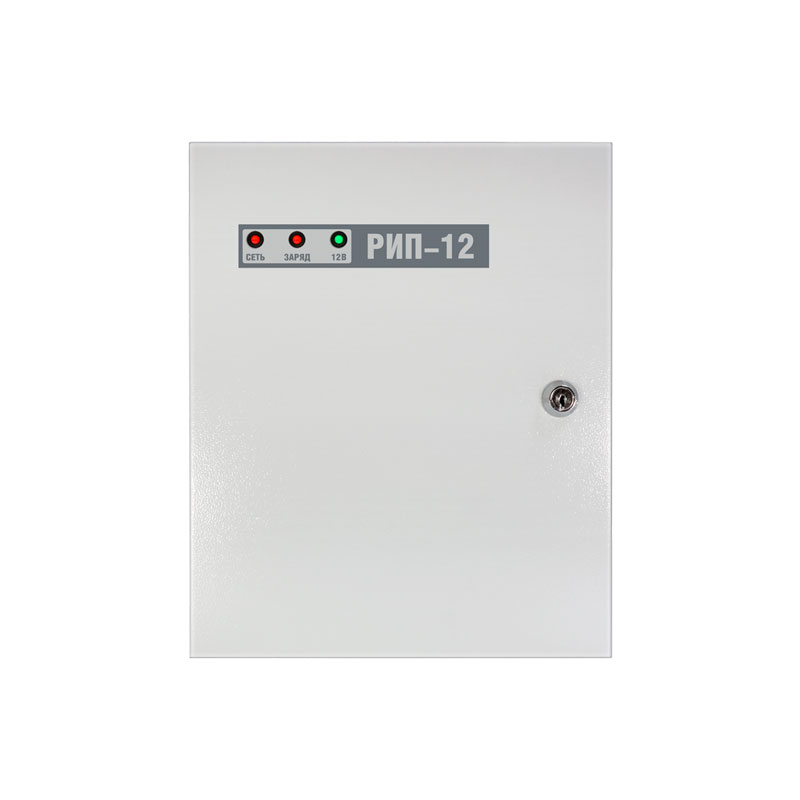

Болид РИП-12 (исп. 02) Резервированный источник питания (РИП-12-2/7М1) 12В/2А

Что это за источник питания

Резервированный источник питания (РИП) отличается от обычного блока питания аккумуляторной батареей. Пока есть сеть, он питает нагрузку и следит за состоянием батареи. Когда сеть пропадает, приборы переходят на питание от аккумулятора. Для охранной сигнализации и контроля доступа это принципиально: система не отключается вместе со светом.

Исполнение 02 рассчитано на номинальный ток 2 А, кратковременно — до 3 А в течение 2 минут, и на аккумулятор ёмкостью 7 А·ч. Эти параметры читаются и в полном обозначении РИП-12-2/7М1. Корпус металлический, 255 × 310 × 95 мм.

Как работает

От сети напряжением 150–253 В источник выдаёт на выход 13,6 ± 0,6 В. Если сеть отключилась, нагрузка питается от аккумулятора, и выходное напряжение по мере разряда меняется в пределах 10–13,6 В.

• Контроль сети. Выход «Авария сети» типа «открытый коллектор» передаёт сигнал о пропадании сети на прибор сигнализации или контроллер.
• Контроль батареи. РИП отслеживает напряжение АБ и показывает уровень её заряда.
• Индикация. 3 индикатора и встроенный звуковой сигнализатор.
• Защита нагрузки. При неисправности подключённые приборы защищены от превышения выходного напряжения.
• Чистота питания. Двойная амплитуда пульсаций выходного напряжения — не более 20 мВ.

Основные характеристики

Характеристики — по данным производителя. Время работы от аккумулятора зависит от фактического тока нагрузки.

Где применяется

Помещения охраны, электрощитовые, этажи офисных зданий, небольшие магазины и склады — везде, где приборам охранной сигнализации, СКУД или автоматики хватает 2 А и нужна работа при отключении сети. Диапазон от −10 до +40 °C и корпус IP30 без защиты от воды ограничивают установку сухими помещениями.

Совместимость

Выход 13,6 В питает оборудование охранной сигнализации, СКУД и автоматики, рассчитанное на 12 В. Аккумулятор ёмкостью 7 А·ч уточните при заказе — подходящие модели есть в разделе аккумуляторы и батареи. Выход «Авария сети» заводят на вход охранного прибора, чтобы отключение сети не прошло незамеченным.

Как подобрать

• Суммарный ток. Сложите токи потребления всех устройств: длительная нагрузка не должна превышать 2 А. Пики до 3 А источник держит до 2 минут — например, при одновременном срабатывании замков или сирен.
• Время резерва. Чем меньше ток нагрузки, тем дольше система проработает от батареи 7 А·ч. Если резерв нужен на много часов при большом потреблении, выбирают РИП под более ёмкий аккумулятор.
• Место установки. Сухое помещение с температурой от −10 до +40 °C. Неотапливаемый тамбур или улица зимой не подходят.
• Проводка. К сети подключают провод сечением 0,75–2,5 мм², к нагрузке — 0,5–2,5 мм². На длинных линиях к потребителям берут сечение побольше, чтобы уменьшить падение напряжения.

Другие модели — в разделе блоки питания.

Покупка и установка в Казахстане

Актуальная цена Болид РИП-12 (исп. 02) — в карточке. Доставим источник из Караганды в Астану, Алматы, Шымкент или другой город Казахстана, при необходимости сразу подберём аккумулятор и посчитаем нагрузку системы. Контакты XCOMNS.

Часто задаваемые вопросы

Какой ток выдерживает РИП-12 исп. 02?

Номинальный ток — 2 А. До 3 А источник отдаёт кратковременно, в течение 2 минут.

Какой аккумулятор нужен?

Производитель указывает ёмкость АБ 7 А·ч. При работе от аккумулятора выходное напряжение составляет 10–13,6 В.

Насколько стабильно напряжение на выходе?

От сети источник держит 13,6 ± 0,6 В, двойная амплитуда пульсаций — не более 20 мВ. Есть защита от превышения выходного напряжения.
