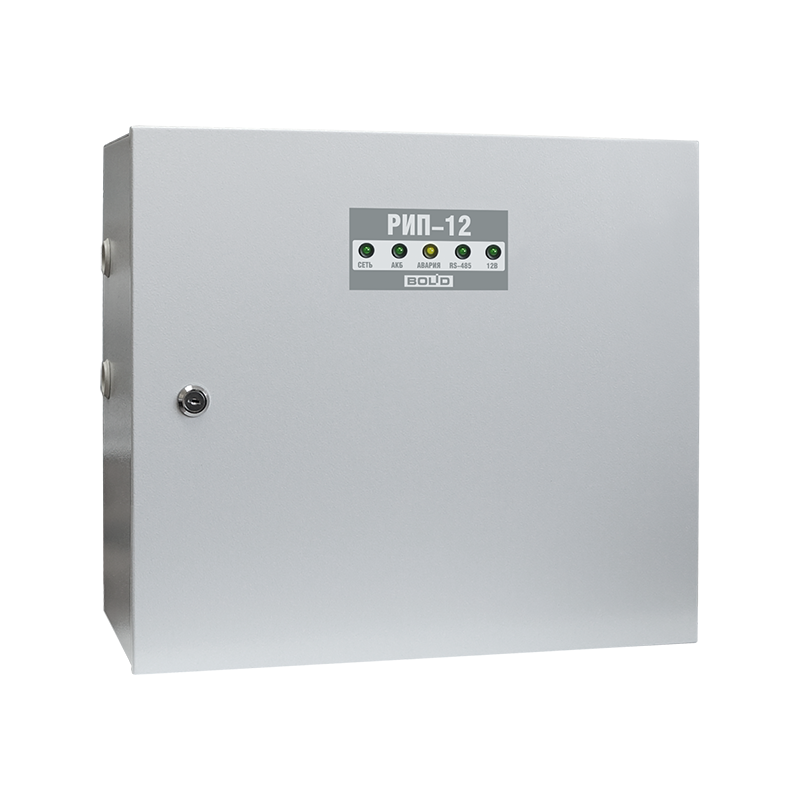

Болид РИП-12 (исп.56) Резервированный источник питания (РИП-12-6/80М3-Р-RS)

Что это за источник питания

РИП-12-6/80М3-Р-RS — источник питания для интегрированной системы охраны «Орион». Он питает извещатели, приборы охранно-пожарной сигнализации, контроля доступа и пожарной автоматики и подключается к линии RS-485 системы по протоколу «Орион». Источник становится ещё одним прибором системы: у него есть собственный буфер событий, датчик вскрытия и выход неисправности.

Исполнение 56 рассчитано на большую нагрузку и длительный резерв. Номинальный ток — 6 А, до 8 А источник выдаёт в течение 10 минут. Резерв — две аккумуляторные батареи по 40 А·ч, отсюда цифра 80 в обозначении. Корпус М3 — не более 450 × 400 × 210 мм, с двумя батареями DTM1240 масса доходит до 36 кг.

Как работает

Источник работает от сети 150–250 В и выдаёт 13,6 ± 0,6 В. После перехода на аккумуляторы напряжение на выходе — 9,5–13,5 В. От сети он потребляет максимум 225 ВА, собственный ток от батарей — не более 70 мА. К работе источник готов не позднее чем через 6 с после включения.

• Связь с «Орионом». Интерфейс RS-485, протокол «Орион», буфер на 95 событий.
• Сигнал неисправности. Выход «Неисправность» на оптореле коммутирует до 80 В и 50 мА.
• Индикация. 5 светодиодов отображают режимы работы и неисправности, в корпус встроен звуковой сигнализатор.
• Вскрытие. Датчик вскрытия корпуса.
• Программирование. В программе UProg.exe; к компьютеру источник подключают по RS-485 через преобразователь интерфейсов.

Основные характеристики

Характеристики — по данным производителя. Ток 8 А — кратковременный режим продолжительностью до 10 минут.

Где применяется

Крупные объекты на ИСО «Орион» — торговые центры, производственные корпуса, административные здания, — где от одного источника питается много извещателей, приборов ОПС, контроллеров доступа и пожарной автоматики. Две батареи по 40 А·ч дают продолжительный резерв при значительной нагрузке. Размещают источник в сухом помещении с температурой от −10 до +40 °C на стене, способной выдержать вес до 36 кг.

Совместимость

Источник работает в составе ИСО «Орион» и подключается к её линии RS-485. Для резерва нужны две батареи по 40 А·ч — производитель приводит массу источника с батареями DTM1240; аккумуляторы можно подобрать в разделе аккумуляторы и батареи. Для программирования с компьютера понадобится преобразователь интерфейсов RS-485.

Как подобрать

• Ток нагрузки. Длительно — до 6 А. 8 А источник выдерживает не дольше 10 минут: этот запас пригодится, когда при тревоге включаются оповещатели и автоматика.
• Время резерва. Суммарная ёмкость батарей — 80 А·ч. Автономную работу считают по токам нагрузки в дежурном режиме и в режиме тревоги; требуемое время резерва для пожарной сигнализации сверяйте с действующими нормами.
• Стена. С батареями источник весит до 36 кг — крепите его на капитальную стену. Корпус занимает до 450 × 400 × 210 мм.
• Климат. Эксплуатация — от −10 до +40 °C, влажность — до 90 % при +25 °C. В холодных тамбурах и на улице источник не ставят.

Выбрать другой источник можно в разделе блоки питания.

Покупка и установка в Казахстане

Стоимость Болид РИП-12 (исп. 56) смотрите в карточке товара. Привезём источник и батареи из Караганды в Астану, Алматы, Шымкент или другой город, встроим его в систему «Орион» и выполним пусконаладку. Связаться с инженером XCOMNS.

Часто задаваемые вопросы

Сколько батарей ставится в РИП-12 исп. 56?

Две, ёмкостью по 40 А·ч. Масса источника с двумя батареями DTM1240 — не более 36 кг.

Как настроить источник?

Его программируют в UProg.exe с компьютера, подключённого по RS-485 через преобразователь интерфейсов.

Какой пиковый ток выдерживает источник?

До 8 А в течение 10 минут при номинальном токе 6 А.
