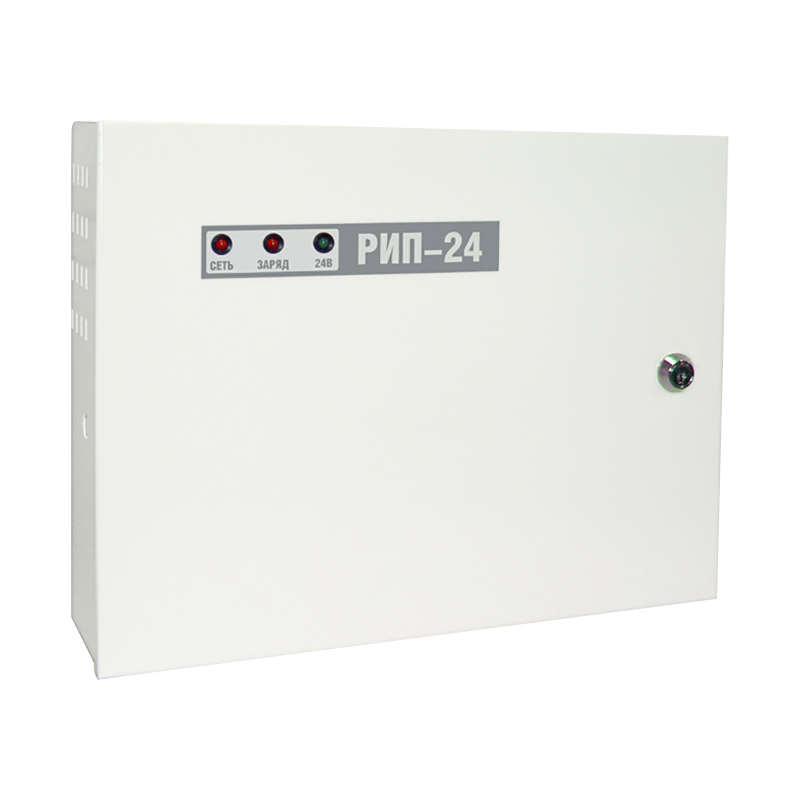

Болид РИП-24 (исп.01) Резервированный источник питания (РИП-24-3/7М4) 24В/3А

Что это за источник питания

РИП-24-3/7М4 — сетевой источник с аккумуляторным резервом для оборудования на 24 В. Когда сеть в норме, он питает приборы от сети и контролирует батареи; при её отключении нагрузка продолжает работать от аккумуляторов. Производитель рекомендует комплект из двух батарей ёмкостью 7 А·ч.

О своём состоянии источник сообщает простыми средствами: сигнальным выходом «Авария сети», тремя индикаторами и звуковым сигнализатором. Корпус металлический, 340 × 270 × 100 мм, без батарей весит до 2,5 кг.

Как работает

Источник подключают к сети 150–253 В. Выходное напряжение — 27 ± 1,2 В; при работе от аккумуляторов оно находится в диапазоне 20–27 В. Номинальный ток — 3 А, максимальный — 4 А в течение 2 минут, мощность, потребляемая от сети, — до 200 ВА.

• Отключение сети. Выход «открытый коллектор» передаёт сигнал аварии сети на охранный прибор.
• Батареи. Источник контролирует напряжение АБ и отображает уровень заряда.
• Защита выхода. Встроенная защита от превышения выходного напряжения.
• Пульсации. Двойная амплитуда — не более 30 мВ.

Основные характеристики

Характеристики — по данным производителя. Ёмкость аккумуляторов 2 × 7 А·ч указана как рекомендуемая.

Где применяется

Системы охраны, контроля доступа и автоматики с оборудованием на 24 В: офисы, магазины, склады, этажи административных зданий. Корпус IP30 и диапазон от −10 до +40 °C рассчитаны на сухие помещения — щитовые, серверные, комнаты охраны.

Совместимость

Выход источника подходит для приборов охранной сигнализации, СКУД и автоматики с питанием 24 В. Для резерва производитель рекомендует две батареи по 7 А·ч — их можно выбрать в разделе аккумуляторы и батареи. Выход «Авария сети» подключают к входу охранного прибора.

Как подобрать

• Напряжение нагрузки. От сети источник выдаёт 27 ± 1,2 В, от батарей — 20–27 В. Сверьте этот диапазон с допустимым питанием подключаемых приборов.
• Ток и сеть. До 3 А длительно, до 4 А — не больше 2 минут. От сети источник берёт до 200 ВА — учтите это при расчёте питающей линии.
• Место на стене. Корпус 340 × 270 × 100 мм — оставьте свободное пространство вокруг для подводки кабелей.
• Помещение. От −10 до +40 °C, влажность до 90 % при +25 °C, защита корпуса IP30 — только сухие помещения.

Модели на другие токи и напряжения — в разделе блоки питания.

Покупка и установка в Казахстане

Актуальную цену РИП-24 исп. 01 смотрите в карточке. XCOMNS отправляет оборудование из Караганды в Астану, Алматы, Шымкент и другие города страны; подберём батареи, рассчитаем нагрузку и смонтируем систему питания на объекте. Оставить заявку.

Часто задаваемые вопросы

Сколько аккумуляторов нужно для РИП-24 исп. 01?

Производитель рекомендует две батареи ёмкостью 7 А·ч.

Какой ток можно снимать с источника?

Длительно — 3 А. Максимальный ток 4 А допускается в течение 2 минут.

Как узнать об отключении сети на объекте?

Выход «Авария сети» с открытым коллектором подключают к прибору охранной сигнализации — он получит сигнал о пропадании сетевого питания.
