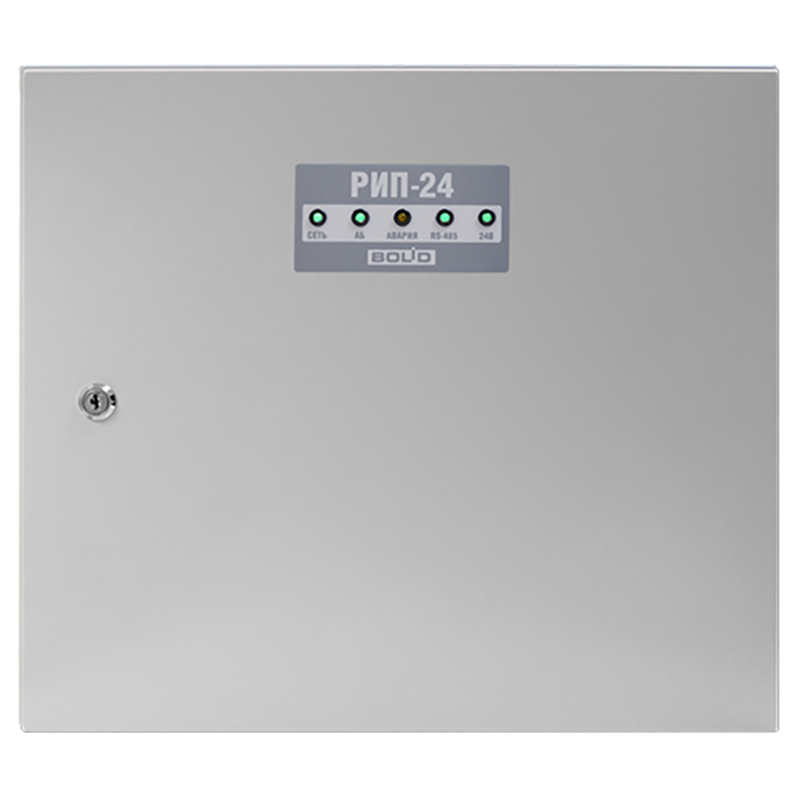

Болид РИП-24 (исп.56) Резервированный источник питания (РИП-24-4/40М3-Р-RS)

Что это за источник питания

Часть приборов пожарной автоматики, оповещения и контроля доступа рассчитана на 24 В. Для таких систем на базе «Ориона» и выпускается РИП-24-4/40М3-Р-RS: источник с выходом 27 ± 0,6 В, аккумуляторным резервом и подключением к линии RS-485 по протоколу «Орион».

У исполнения 56 номинальный ток — 4 А, ёмкость АБ — 40 А·ч. Корпус М3 имеет габариты не более 450 × 400 × 210 мм, а массу источника с двумя батареями DTM1240 производитель ограничивает 36 кг.

Как работает

При наличии сети в диапазоне 150–250 В на выходе поддерживается 27 ± 0,6 В. Когда сеть пропадает, приборы питаются от аккумуляторов, и напряжение по мере их разряда снижается с 27 до 19 В. Длительно источник отдаёт 4 А, до 5 А — в течение 10 минут.

• Интеграция в «Орион» — линия RS-485, протокол «Орион»; журнал источника хранит 95 событий.
• Выход «Неисправность» — оптореле с коммутацией до 80 В и 50 мА для передачи аварии на другой прибор.
• Контроль вскрытия — датчик в корпусе источника.
• Светодиоды и звук — 5 индикаторов режимов и неисправностей, встроенный звуковой сигнализатор.
• Настройка — в программе UProg.exe; компьютер подключают по RS-485 через преобразователь интерфейсов.

Основные характеристики

Характеристики — по данным производителя. При работе от аккумуляторов выходное напряжение зависит от степени их разряда.

Где применяется

Объекты на ИСО «Орион» с пожарной автоматикой, оповещением и контролем доступа на 24 В: производственные и складские комплексы, торговые и офисные центры, общественные здания. Из-за массы до 36 кг и корпуса IP30 источник монтируют на прочную стену в сухом помещении — электрощитовой, помещении охраны или диспетчерской, где держится от −10 до +40 °C.

Совместимость

Источник рассчитан на работу в ИСО «Орион»: к линии RS-485 его подключают вместе с другими приборами системы. Выход 27 В питает оборудование с номинальным напряжением 24 В. Производитель приводит массу с батареями DTM1240 — аккумуляторы для резерва можно подобрать в разделе аккумуляторы и батареи.

Как подобрать

• Напряжение оборудования. РИП-24 нужен, если приборы и исполнительные устройства рассчитаны на 24 В.
• Нижний порог. От аккумуляторов напряжение снижается до 19 В — проверьте, что подключаемое оборудование сохраняет работоспособность при таком значении.
• Ток. Длительная нагрузка — до 4 А, кратковременная — до 5 А на 10 минут. При большем потреблении нагрузку распределяют между несколькими источниками.
• Монтаж. С батареями — до 36 кг, поэтому нужна капитальная стена в сухом помещении.

Весь ассортимент — в разделе блоки питания.

Покупка и установка в Казахстане

Сколько стоит Болид РИП-24 (исп. 56) сейчас, смотрите в карточке товара. Отправим источник из Караганды в Астану, Алматы, Шымкент или другой город Казахстана, а при заказе монтажа подключим его к линии «Ориона» и проверим работу от батарей. Контакты.

Часто задаваемые вопросы

Какое напряжение на выходе РИП-24 исп. 56?

От сети — 27 ± 0,6 В, от аккумуляторов — 19–27 В.

Как источник сообщает о неисправности?

У него есть интерфейс RS-485 с протоколом «Орион» и отдельный выход «Неисправность» на оптореле (до 80 В, 50 мА). Режимы работы и неисправности также показывают 5 светодиодов.

Сколько потребляет сам источник?

От батарей — не более 80 мА. Максимальная мощность, потребляемая от сети, — 225 ВА.
