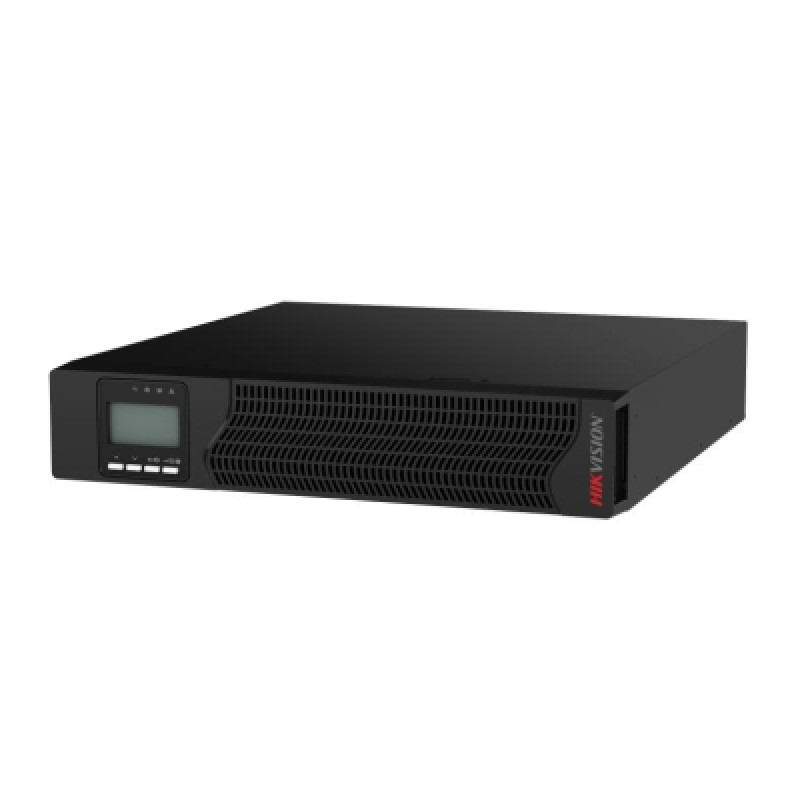

DS-UPS10K-R/TJL/IEC/NoBattery

Что это за ИБП

Это однофазный ИБП двойного преобразования большой мощности. Нагрузка постоянно питается от инвертора, поэтому просадки и помехи сети до неё не доходят, а переход на батареи и на байпас проходит без разрыва — 0 мс. Выходной коэффициент мощности равен 1: все 10 000 ВА доступны как 10 000 Вт активной мощности.

Исполнение NoBattery поставляется без аккумуляторов внутри и рассчитано на внешние батарейные блоки. Напряжение батарейной шины настраивается — 192 или 240 В. Суффикс IEC означает выходы в виде клеммной колодки и розеток IEC; в исполнении US серии вместо розеток IEC стоит панель розеток US.

Как работает

Входной выпрямитель с PFC (коэффициент мощности до 0,99) преобразует сетевое напряжение в постоянное, а инвертор снова формирует из него синусоиду 208, 220, 230 или 240 В. Внешние батареи подключены к шине постоянного тока и берут нагрузку на себя сразу, как только пропадает сеть.

• Входной диапазон — 110–300 В при нагрузке до 50 % и 176–300 В при полной; частота 40–70 Гц. Производитель указывает, что такой запас рассчитан в том числе на работу от топливных генераторов.
• Выход — чистая синусоида, THDv до 1 % на линейной и до 3 % на нелинейной нагрузке, пик-фактор 3:1. Допуск частоты в онлайн-режиме выбирается: ±1, ±2, ±4, ±5 или ±10 % от номинала.
• Заряд внешних батарей — трёхступенчатый (постоянный ток, постоянное напряжение, буферный подзаряд), ток до 15 А.
• КПД — до 95,5 % от сети и до 93,5 % от батарей; дополнительно есть экономичный режим ECO.
• Защита и диагностика — от перегрузки и КЗ на выходе, перегрева, перезаряда батарей; предупреждение о низком напряжении батарей и самотестирование при включении.
• Мониторинг — ЖК-дисплей: параметры входа и выхода, загрузка, напряжение батарей, температура внутри, расчётное время автономии; звуковые сигналы о переходе на батареи, разряде, перегрузке и неисправности.

Основные характеристики

Характеристики — по спецификации производителя для серии DS-UPS10K-R/TJL. Время автономии определяется ёмкостью подключённых батарейных блоков и нагрузкой; график автономии производитель публикует отдельно.

Где применяется

Серверные комнаты и небольшие центры обработки данных, диспетчерские и ситуационные центры, серверы и хранилища крупных систем видеонаблюдения, телекоммуникационные узлы. Однофазный вход упрощает подключение там, где нет трёхфазного ввода. Рабочие условия — от 0 до +40 °C, поэтому ИБП и батарейные блоки размещают в отапливаемом помещении, где летом не бывает перегрева.

Совместимость

Без внешних батарей резервного питания при отключении сети не будет — их заказывают вместе с ИБП. Производитель предлагает батарейные блоки DS-UPSB09192A-R/TJ или DS-UPSB09240A-R/TJ; напряжение батарейной шины ИБП (192 или 240 В) настраивается под выбранный вариант. Блоки и аккумуляторы — в разделе аккумуляторы и батареи. Нагрузку подключают к клеммной колодке или к розеткам IEC.

Как подобрать

• Нагрузка и сеть. Предел — 10 000 Вт. Нижняя граница входа 110 В действует только при нагрузке до 50 %; на полной мощности ИБП работает от сети начиная с 176 В.
• Батареи и время резерва. Автономия определяется количеством внешних блоков — рассчитайте её под нагрузку до заказа.
• Место и вес. Сам ИБП — 440 × 681,5 × 131 мм и 17 кг; внешние блоки добавят объём и массу, поэтому размещение планируют сразу под весь комплект.
• Высота над уровнем моря. На объектах выше 1000 м мощность придётся снижать, выше 3000 м ИБП не рассчитан.
• Вывод нагрузки. В исполнении IEC мощные потребители и распределительный щит подключают к клеммной колодке, отдельные устройства — к розеткам IEC.

Другие ИБП Hikvision — в разделе источники бесперебойного питания.

Покупка и установка в Казахстане

Актуальная цена Hikvision DS-UPS10K-R/TJL/IEC/NoBattery — в карточке; батарейные блоки считаются отдельно. Спроектируем систему резервного питания с расчётом автономии, привезём оборудование из Караганды в Астану, Алматы, Шымкент или другой город и выполним подключение и пусконаладку. Обсудить проект с XCOMNS.

Часто задаваемые вопросы

Можно ли использовать ИБП без батарейных блоков?

Резервного питания без батарей не будет: исполнение NoBattery рассчитано на подключение внешних блоков DS-UPSB09192A-R/TJ или DS-UPSB09240A-R/TJ.

Можно ли питать ИБП от генератора?

Да. Производитель указывает широкий диапазон входного напряжения и частоты (40–70 Гц) для работы с топливными генераторами.

Чем исполнение IEC отличается от US?

Выходными разъёмами: у IEC — клеммная колодка и розетки IEC, у US — клеммы и панель розеток US.
