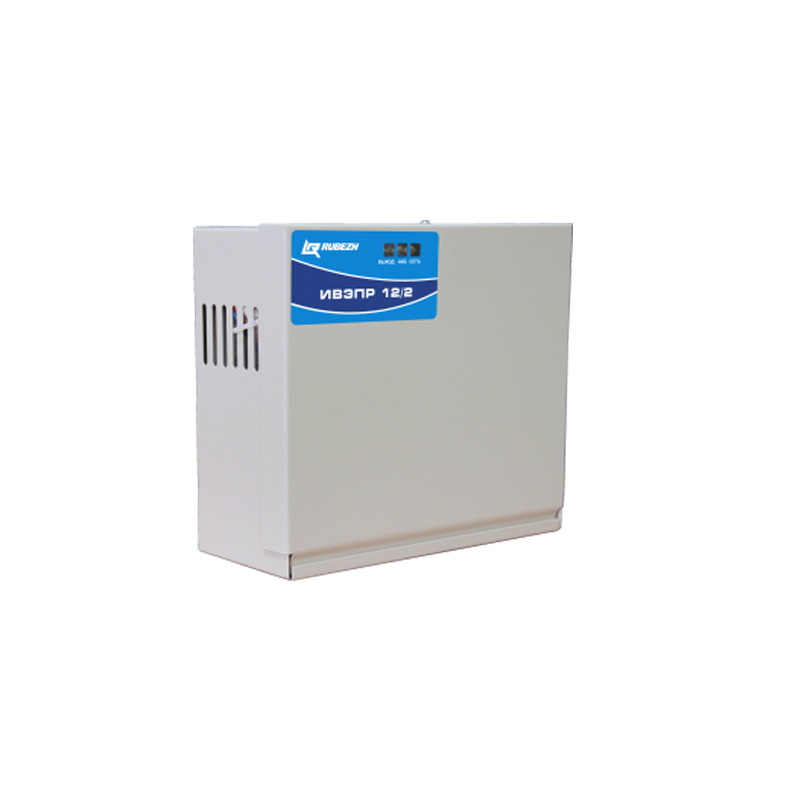

Рубеж ИВЭПР 12/2 2х7-Р БР Источник вторичного электропитания резервированный

Что это за источник питания

Резервированный источник вторичного электропитания (ИВЭПР) нужен там, где приборы сигнализации и камеры не должны отключаться вместе с электросетью. В обычном режиме он питается от сети переменного тока, а при её пропадании нагрузку продолжают питать аккумуляторные батареи.

ИВЭПР 12/2 выдаёт номинальный ток 2 А при наличии основного питания и работает с двумя АКБ 12 В 7 Ач. В нём есть защита от короткого замыкания, защита аккумуляторов от глубокого разряда, три световых индикатора и диагностический выход «АВАРИЯ» типа «сухой контакт».

Как работает

От сети 140–265 В источник выдаёт на нагрузку 13,3–13,8 В и заряжает аккумуляторы током 0,4 А. Когда сеть пропадает, питание идёт от АКБ, и напряжение на выходе составляет 10,8–13,5 В.

• Защита АКБ. Если батареи разрядились до 10,1–10,7 В, источник отключает нагрузку и не даёт им уйти в глубокий разряд.
• Короткое замыкание — источник защищён от КЗ в цепи нагрузки.
• Индикация — световые индикаторы «Наличие сети», «Состояние АКБ» и «Нагрузка».
• Дистанционный контроль — выход «АВАРИЯ» с сухим контактом заводят на приёмно-контрольный прибор, чтобы неисправность питания попадала в систему сигнализации.
• Качество напряжения — пульсации при номинальном токе нагрузки не превышают 100 мВ.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Источник питает приборы охранной и пожарной сигнализации и оборудование видеонаблюдения на небольших и средних объектах: в офисах, магазинах, школах, на складах. Степень защиты IP20 рассчитана на сухие помещения — источник ставят в щитовой, серверной или в монтажном шкафу, а не там, где на корпус может попасть вода.

Совместимость

К выходу подключают потребители постоянного тока, которые работают в диапазоне 10,8–13,8 В: приборы ОПС, извещатели, камеры. Для резерва понадобятся две аккумуляторные батареи 12 В 7 Ач. Оборудование, которому нужно сетевое напряжение, защищают источниками бесперебойного питания.

Как подобрать

• Ток нагрузки. Сложите потребление всех устройств, которые будут висеть на источнике. Номинальный ток этой модели — 2 А; если выходит больше, нагрузку делят между несколькими блоками.
• Время резерва. Оно зависит от тока нагрузки и состояния двух АКБ. Учтите, что после долгого отключения сети батареи заряжаются током 0,4 А, то есть не сразу.
• Место установки. Нижняя граница — −20 °C. В неотапливаемом помещении, где зимой холоднее, источник окажется вне рабочего диапазона.
• Нестабильная сеть. Рабочее входное напряжение — от 140 до 265 В, поэтому источник продолжает работать от сети при заметных просадках.
• Мониторинг. Если объект на пульте, заложите в проект отдельную зону под выход «АВАРИЯ».

Другие модели — в разделе блоки питания.

Покупка и установка в Казахстане

Актуальная цена Рубеж ИВЭПР 12/2 2х7-Р БР — в карточке товара. Подберём к источнику аккумуляторы под нужное время резерва и отправим заказ из Караганды в Астану, Алматы, Шымкент или другой город. Монтаж систем сигнализации и видеонаблюдения под ключ — по заявке, свяжитесь с XCOMNS.

Часто задаваемые вопросы

Какие аккумуляторы нужны для ИВЭПР 12/2?

Две батареи 12 В ёмкостью 7 Ач. Источник заряжает их током 0,4 А.

Что будет, если аккумуляторы разрядятся во время отключения сети?

Пока сети нет, выходное напряжение от АКБ составляет 10,8–13,5 В. Когда батареи разряжаются до 10,1–10,7 В, источник отключает нагрузку, чтобы не допустить глубокого разряда.

Как узнать о неисправности источника, не выезжая на объект?

Подключите диагностический выход «АВАРИЯ» (сухой контакт) к приёмно-контрольному прибору. На месте состояние сети, АКБ и нагрузки видно по световым индикаторам.
