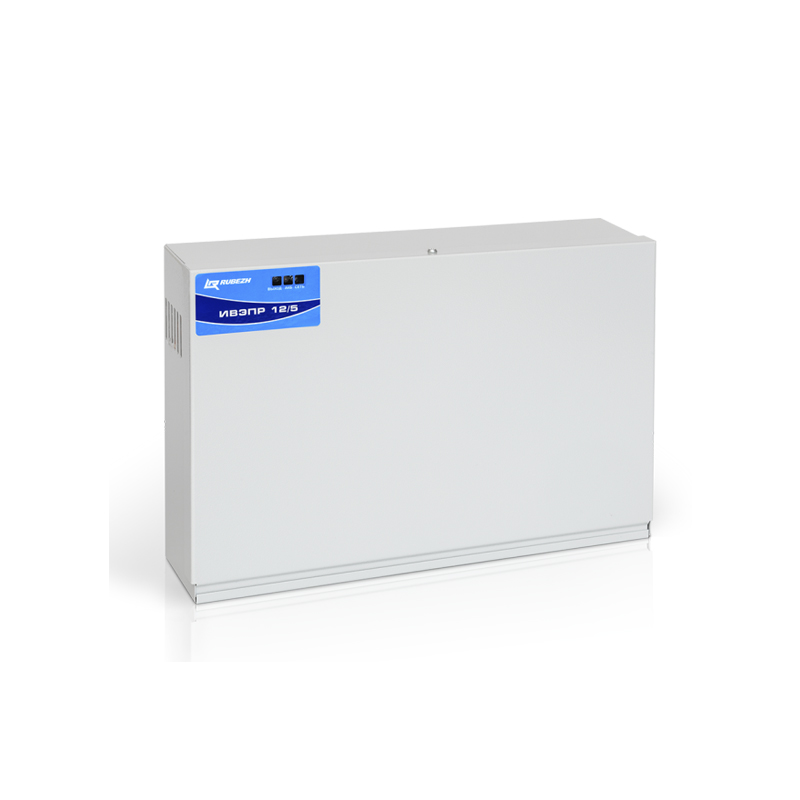

Рубеж ИВЭПР 12/5 2х7-Р БР Источник вторичного электропитания резервированный

Что это за источник питания

ИВЭПР расшифровывается как источник вторичного электропитания резервированный. Он преобразует переменное сетевое напряжение в постоянное 12 В, а при отключении электричества оборудование продолжает работать от аккумуляторных батарей. Так сигнализация и видеонаблюдение не теряют питание в момент аварии на сети.

Исполнение 12/5 выбирают для нагрузки до 5 А — например, когда от одного блока питаются несколько камер и приборы сигнализации в одном шкафу. Кратковременно источник отдаёт 5,5 А в течение 15 минут, а от сети потребляет не более 120 Вт.

Как работает

При наличии сети 130–265 В на выходе источника — 13,4–13,8 В. После пропадания сети нагрузку питают АКБ, и выходное напряжение находится в пределах 10,8–13,5 В: по мере разряда батарей оно снижается.

• Запас по току. Номинальная нагрузка — до 5 А. Пик до 5,5 А источник держит не дольше 15 минут.
• Резервный режим. Сам источник расходует от аккумуляторов не более 40 мА — эту величину добавляют к току нагрузки при расчёте времени автономной работы.
• Пульсации — при работе от сети не более 0,1 В, не считая синфазной помехи.
• Подключение к сети — потребляемая мощность не более 120 Вт, её учитывают при выборе линии и защитного автомата.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Слаботочные шкафы и щиты на объектах, где к одному источнику подключено сразу несколько потребителей 12 В: торговые центры, производственные цеха, административные здания, жилые комплексы. Источник питает приборы охранной и пожарной сигнализации и камеры видеонаблюдения. Рабочий диапазон от −25 до +50 °C подходит и для помещений без отопления, если зимой там не бывает холоднее −25 °C.

Совместимость

К выходу подключают оборудование сигнализации и видеонаблюдения с питанием 12 В постоянного тока. Для резервного режима нужны аккумуляторы — их тип и количество для этого исполнения уточните у менеджера перед заказом.

Как подобрать

• Постоянная нагрузка. Суммарный ток всех устройств держите в пределах 5 А. Значение 5,5 А допустимо только кратковременно — до 15 минут.
• Автономность. Время работы без сети определяют ёмкость аккумуляторов и ток нагрузки плюс собственное потребление источника до 40 мА.
• Длинные линии. От аккумуляторов на выходе может быть всего 10,8 В. Проверьте, что устройства в конце длинного кабеля сохранят работоспособность с учётом падения напряжения в линии.
• Холод. Ниже −25 °C источник выходит за рабочий диапазон, поэтому в неотапливаемых постройках его ставят в утеплённый шкаф или тёплое помещение.
• Размер шкафа. Корпус источника — 184 × 324 × 86 мм.

Модели на другой ток — в разделе блоки питания.

Покупка и установка в Казахстане

Цена Рубеж ИВЭПР 12/5 2х7-Р БР указана в карточке и может меняться. Доставим источник из Караганды в любой город Казахстана — Астану, Алматы, Шымкент и другие, поможем рассчитать нагрузку и резерв, смонтируем систему питания вместе с камерами и сигнализацией. Контакты XCOMNS.

Часто задаваемые вопросы

Какую нагрузку выдерживает ИВЭПР 12/5?

Номинально — до 5 А. Ток 5,5 А источник выдаёт кратковременно, не дольше 15 минут.

Сколько потребляет сам источник при работе от аккумуляторов?

Не более 40 мА в резервном режиме. От сети переменного тока он берёт не более 120 Вт.

При каком напряжении сети он работает?

В диапазоне 130–265 В. При этом на выходе поддерживается 13,4–13,8 В.
