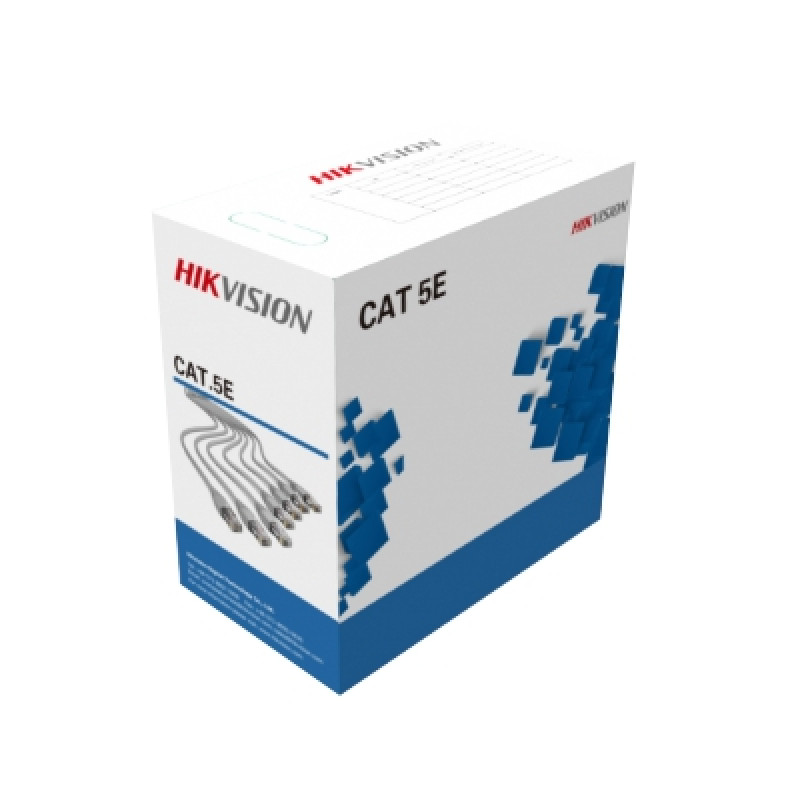

DS-1LN5EUEC0

Что это за кабель

U/UTP — неэкранированная витая пара: у кабеля нет ни общего экрана, ни экрана вокруг отдельных пар. Защиту от наводок даёт сама скрутка проводников. Такой кабель легко разделывать и не нужно заземлять, но трассу ведут в стороне от силовых линий.

В DS-1LN5EUEC0 четыре пары однопроволочных жил из чистой меди (Solid Bare Copper) диаметром 0,45 мм — это 25 AWG. Оболочка — серый ПВХ, под ней проложена разрывная нить для быстрого вскрытия. Производитель указывает для кабеля только прокладку внутри помещений и соответствие стандартам ANSI/TIA-568.2-D, IEC 61156, ISO/IEC 11801 и директиве RoHS 2.0.

Как работает

Сигнал Ethernet передаётся по парам дифференциально: помеха наводится на оба провода пары одинаково и взаимно гасится. Категория 5e рассчитана на полосу 100 МГц и по стандартам подходит для Fast Ethernet и Gigabit Ethernet.

• Проводник. Цельная медная жила имеет меньшее сопротивление и лучше передаёт сигнал — производитель отдельно отмечает это в описании.
• Проверка на длине. Кабель прошёл тест Fluke на постоянной линии 80 м при длительной работе при +50 °C и тест канала длиной 90 м.
• Оболочка. Прочная на растяжение и сжатие, чтобы кабель меньше повреждался при протяжке по лоткам и трубам.
• Поведение при пожаре. Класс Fca по европейскому регламенту CPR — это низший класс, без нормируемых показателей распространения пламени.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Офисы, магазины, склады, школы и поликлиники: разводка сети к рабочим местам, IP-камерам внутри здания, точкам доступа Wi-Fi, терминалам учёта рабочего времени. Бухта 305 м удобна для монтажа нескольких линий на этаже без лишних обрезков.

Совместимость

Трассу внутри здания ведут в кабельных лотках и каналах. Если линия выходит за пределы допустимой длины медного сегмента или связывает отдельные здания, используют оптоволоконный кабель.

Как подобрать

• Помещение или улица. Сценарий применения — только внутри помещений, оболочка ПВХ. Для наружной трассы нужен кабель уличного исполнения.
• Длина линии. Сегмент Ethernet по стандарту — не длиннее 100 м вместе с коммутационными шнурами. Производитель подтверждает параметры на канале 90 м.
• Скорость сети. Для 100 Мбит/с и гигабитных подключений категории 5e достаточно. Если проект закладывает запас под более скоростные сети, выбирают кабель старшей категории.
• Пожарные требования. Класс Fca не подходит, если проект требует кабель с нормированным горением или малым дымовыделением, например на путях эвакуации.
• Объём закупки. В бухте 305 м при весе 8,4 кг — посчитайте длину всех трасс с запасом на разделку и спуски к розеткам.

Другие кабели — в разделе витая пара. XCOMNS — официальный партнёр Hikvision в Казахстане.

Покупка и установка в Казахстане

Актуальная цена бухты Hikvision DS-1LN5EUEC0 — в карточке товара. Отгружаем кабель из Караганды в Астану, Алматы, Шымкент и другие города, а при необходимости прокладываем сеть и подключаем оборудование под ключ. Связаться с XCOMNS.

Часто задаваемые вопросы

Можно ли прокладывать DS-1LN5EUEC0 на улице?

Производитель указывает сценарий Indoor — прокладку внутри помещений. Оболочка кабеля из ПВХ, уличное исполнение для него не заявлено.

Сколько кабеля в бухте?

305 ± 1,5 м. Бухта весит 8,4 кг.

Какой длины линию можно сделать?

По стандарту Ethernet канал ограничен 100 м. Производитель подтверждает характеристики кабеля тестом Fluke на канале длиной 90 м.
