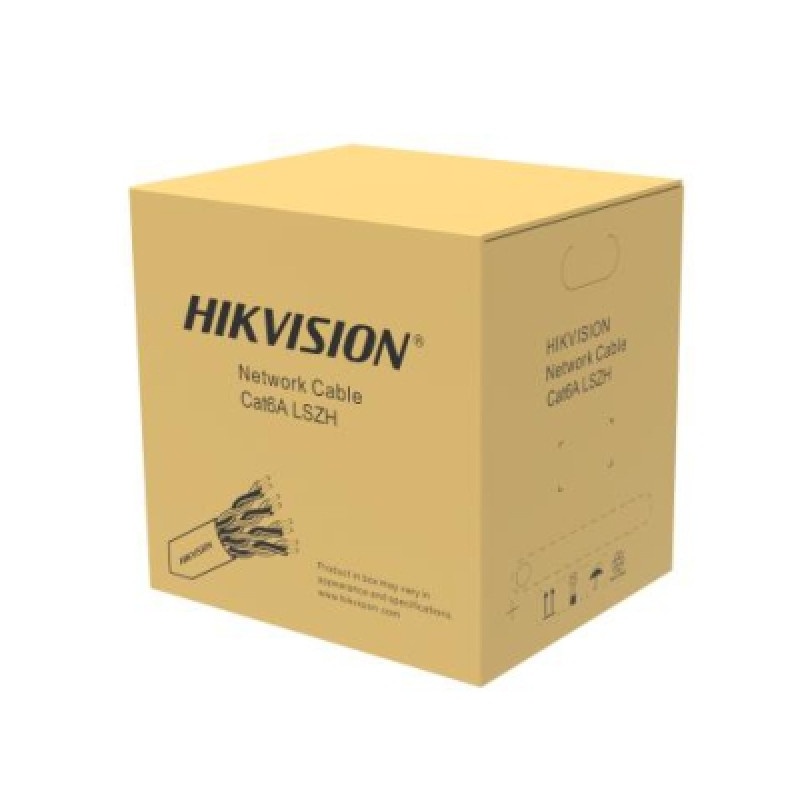

DS-1LN6APSL3

Что это за кабель

В конструкции U/FTP каждая пара обёрнута собственным фольгированным экраном, а общего экрана поверх пар нет. Фольга снижает перекрёстные наводки между парами и чувствительность к внешним электромагнитным помехам. Категория 6A по стандартам рассчитана на десятигигабитный Ethernet, поэтому такой кабель закладывают в сети с запасом на годы вперёд.

DS-1LN6APSL3 собран на цельных медных жилах (Solid Bare Copper) диаметром 0,56 мм, 23 AWG, изоляция жилы — 1,33 мм. Оболочка синего цвета выполнена из LSZH — материала с малым дымовыделением и без галогенов. Класс реакции на огонь по CPR — Cca s1 d1 a1. Производитель отмечает хорошие экранирующие свойства и предназначает кабель для прокладки внутри помещений.

Как работает

Принцип тот же, что у любой витой пары: скрученные проводники передают сигнал дифференциально. Экран вокруг каждой пары дополнительно отсекает помехи. Чтобы экранирование работало на всей линии, её собирают из экранированных компонентов и заземляют.

• Работа с PoE — канал 100 м проверен тестером Fluke под постоянной нагрузкой 57 В / 1 А постоянного тока, то есть в режиме питания устройств по той же линии.
• Нагрев — постоянная линия 90 м протестирована при длительной работе при температуре +50 °C.
• Пожарный класс — Cca означает ограниченное распространение пламени, s1 — низкое дымообразование, d1 — ограниченное образование горящих капель, a1 — низкая кислотность продуктов горения.
• Механика — оболочка с высокой прочностью на растяжение и сдавливание, под ней разрывная нить.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Серверные и кроссовые, вертикальные и горизонтальные трассы бизнес-центров, больниц, школ, аэропортов и торговых центров — зданий, где проект требует кабель с малым дымовыделением. Экранированная конструкция выручает рядом с силовыми кабелями, лифтовым и вентиляционным оборудованием, в производственных цехах внутри зданий.

Совместимость

Для экранированной линии нужны экранированные модули, патч-панели и шнуры — иначе преимущество U/FTP теряется. Кабель укладывают в кабельные лотки с учётом его толщины и веса. Магистрали между зданиями и участки длиннее медного сегмента выполняют оптоволоконным кабелем.

Как подобрать

• Нужен ли экран. Если трасса идёт рядом с силовыми линиями, двигателями или частотными преобразователями, U/FTP оправдан. В офисе без источников помех экранирование часто избыточно.
• Пожарная безопасность. LSZH и класс Cca s1 d1 a1 подходят для зданий с массовым пребыванием людей — сверьте класс с требованиями проекта.
• Заполнение лотков. Жила 23 AWG и изоляция 1,33 мм делают кабель толще неэкранированных пар младших категорий, а бухта весит 17 кг. Учитывайте это при расчёте лотков и кабель-каналов.
• PoE-камеры и точки доступа. Тест под нагрузкой 57 В / 1 А на канале 100 м показывает, что кабель рассчитан на питание устройств по линии.
• Только помещения. Для наружных участков выбирают кабель уличного исполнения.

Другие кабели для СКС — в разделе витая пара. Кабельную продукцию Hikvision поставляем как официальный партнёр бренда в Казахстане.

Покупка и установка в Казахстане

Цена DS-1LN6APSL3 за бухту — в карточке товара, для проектных объёмов подготовим коммерческое предложение. Доставляем кабель из Караганды по всему Казахстану — в Астану, Алматы, Шымкент и другие города, проектируем и монтируем СКС и системы видеонаблюдения. Обсудить проект с XCOMNS.

Часто задаваемые вопросы

Это кабель категории 6 или 6A?

По спецификации производителя — Cat 6A, структура U/FTP с экраном каждой пары.

Подходит ли кабель для PoE?

Да. Производитель проверял канал длиной 100 м под постоянной нагрузкой PoE 57 В / 1 А постоянного тока тестером Fluke.

Можно ли проложить его на улице?

Производитель указывает сценарий Indoor — только внутри помещений. Оболочка LSZH рассчитана на здания, а не на наружные трассы.
