Экспокабель КПСнг(А)-FRLS 2х2х1 кабель (ТехноКабель-НН)

Что это за кабель

КПС — кабель для систем противопожарной защиты. Главное требование к нему — линия должна работать и во время пожара: передавать сигнал от извещателей, включать оповещение и запускать пожаротушение, пока люди эвакуируются. У кабеля без огнестойкого исполнения изоляция в огне разрушается, и линия перестаёт работать. Производитель предназначает этот кабель для систем охранно-пожарной сигнализации, оповещения и управления эвакуацией, автоматического пожаротушения и любых других систем, где приборы должны сохранять работоспособность при пожаре.

Маркировка расшифровывается так: нг(А) — кабель не распространяет горение при групповой прокладке по категории А, FR — огнестойкое исполнение, LS — пониженное дымо- и газовыделение. Обозначение 2х2х1 — 2 пары по 2 жилы сечением 1 мм², всего 4 проводника.

Как работает

Кабель прокладывают от приёмно-контрольного прибора к извещателям, оповещателям и исполнительным устройствам — по одному или пучком в лотках. Параметры рассчитаны на две задачи: питание устройств и передачу сигналов.

• Жилы. 4 однопроволочных проводника номинальным диаметром 1,13 мм, сечением 1,0 мм². Сопротивление жилы при 20 °C — не более 18,8 Ом/км, что важно для длинных линий питания оповещателей.
• Сигнальные параметры. Коэффициент затухания на частоте 1 кГц — не более 0,8 дБ/км, ёмкость пары — не более 70 нФ/км. 1 кГц — звуковой диапазон, поэтому эти цифры показывают, как кабель ведёт себя в линиях речевого оповещения и связи.
• Изоляция. Сопротивление изоляции при 20 °C — не менее 100 МОм·км, рабочее напряжение — до 300 В.
• Прокладка. Допускается одиночная и групповая прокладка; исполнение нг(А) не даёт огню распространяться по пучку кабелей.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Шлейфы пожарной сигнализации, линии световых и звуковых оповещателей, цепи управления эвакуацией и запуска автоматического пожаротушения в торговых центрах, офисах, школах, больницах, гостиницах, на складах и производстве. Рабочий диапазон от −50 до +75 °C перекрывает и неотапливаемые помещения, и технические зоны с повышенной температурой.

Совместимость

Кабель соединяет приборы пожарной сигнализации, модули, извещатели и оповещатели. Для огнестойкой линии крепёж, лотки и короба подбирают по проекту так, чтобы трасса не обрушилась при пожаре раньше кабеля, — смотрите раздел кабельные лотки и монтаж.

Как подобрать

• Нагрузка линии. При сечении 1,0 мм² сопротивление жилы — до 18,8 Ом/км. Для линии питания оповещателей считайте падение напряжения по двум проводникам на всю длину трассы.
• Число цепей. Две пары дают две независимые цепи в одном кабеле — например, шлейф и питание устройства.
• Размеры трассы. Наружные размеры кабеля — до 7,0 × 11,4 мм: учитывайте их при выборе гофротрубы, короба и числа кабелей в лотке.

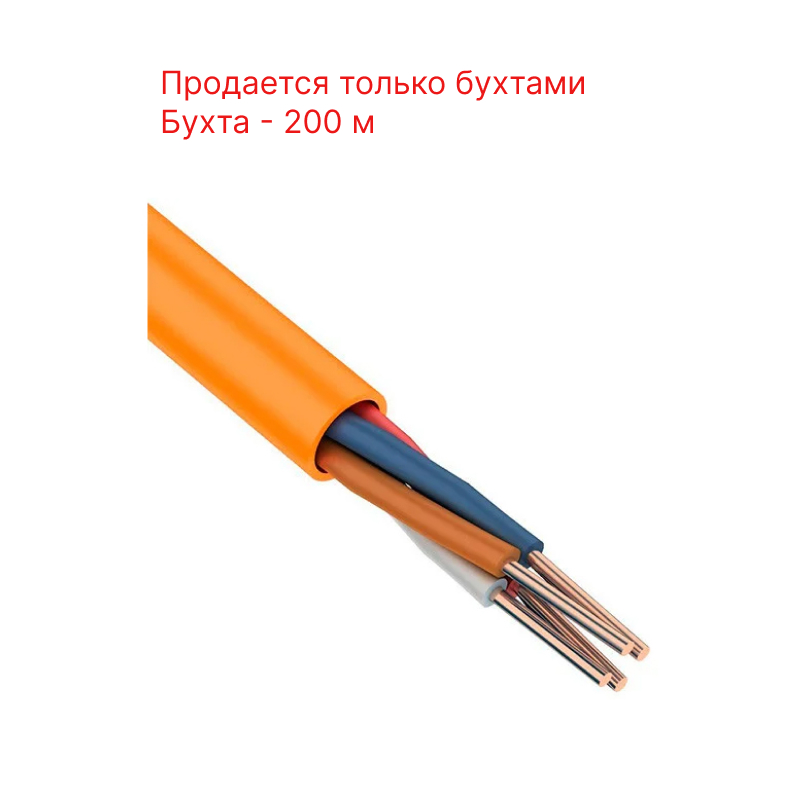

• Метраж. Кабель намотан в бухты по 200 м. При расчёте закладывайте запас на спуски к устройствам и разделку концов.

Другие кабели для систем безопасности — в разделе сигнальные и ОПС кабели.

Покупка и установка в Казахстане

Актуальная цена кабеля Экспокабель КПСнг(А)-FRLS 2х2х1 — в карточке. Посчитаем метраж по проекту пожарной сигнализации, отгрузим из Караганды в Астану, Алматы, Шымкент и другие города и проложим линии силами наших монтажников. Запросить расчёт.

Часто задаваемые вопросы

Что означает маркировка нг(А)-FRLS?

нг(А) — кабель не распространяет горение при групповой прокладке, FR — огнестойкий, LS — с пониженным дымо- и газовыделением. Такой кабель выбирают для линий, которые должны работать во время пожара.

На какое напряжение рассчитан кабель?

Рабочее напряжение — не более 300 В. Этого с запасом хватает для низковольтных цепей пожарной сигнализации и оповещения.

Можно ли использовать кабель в неотапливаемом помещении?

Да, рабочая температура кабеля — от −50 до +75 °C.
