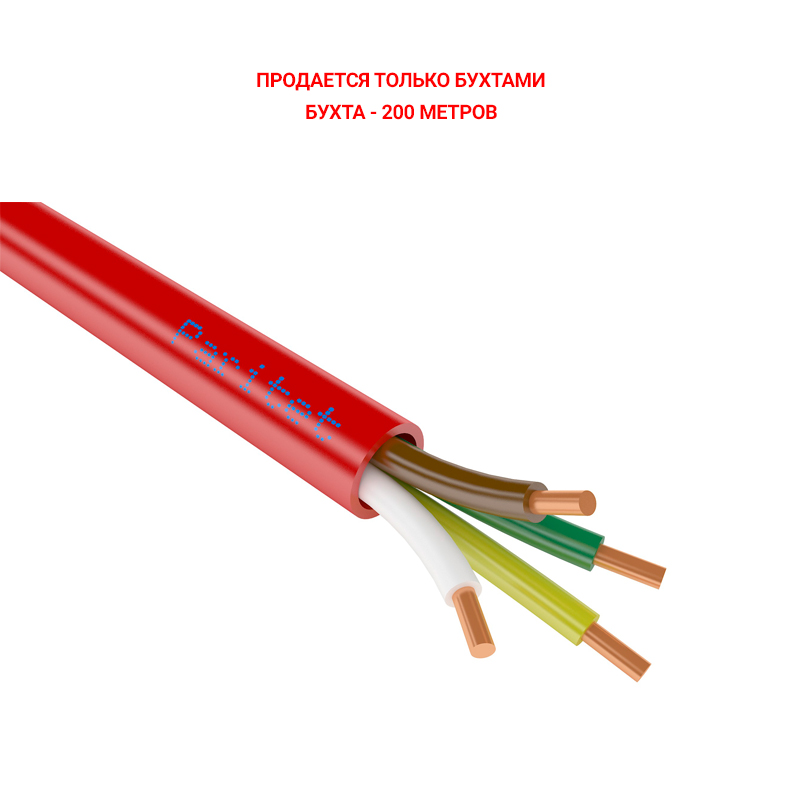

Паритет КСВВнг(А)-LS 4х0,50 мм кабель (провод)

Что это за кабель

КСВВ — кабель для слаботочных цепей: жилы в ПВХ-изоляции, общая оболочка тоже из ПВХ. Индекс нг(А)-LS означает, что кабель не распространяет горение при групповой прокладке, а при горении и тлении выделяет меньше дыма и газов. Производитель предназначает его для групповой внутренней стационарной прокладки — то есть для линий, которые один раз монтируют в лотках, коробах или трубах и дальше не перемещают.

В этом исполнении 4 медные однопроволочные жилы диаметром 0,5 мм (сечение 0,2 мм²). Наружный диаметр кабеля — всего 3,4 мм, масса — 18,044 кг на километр: тонкий и лёгкий кабель легко разместить в плотно заполненном кабель-канале.

Как работает

Жилы кабеля скручены попарно. Скрутка уменьшает взаимные наводки между цепями и влияние внешних помех, поэтому по одному кабелю можно вести, например, шлейф сигнализации и питание извещателя.

• Проводники. Медная однопроволочная жила 1 × 0,50 мм, диаметр по изоляции — 0,95 мм. Сопротивление жилы — не более 36 Ом на 1 км при 20 °C.
• Изоляция и оболочка — ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением. Сопротивление изоляции — не менее 50 МОм на 1 км.
• Пожарная безопасность. Класс пожарной опасности по ГОСТ 31565-2012 — П1б.8.2.2.2, показатель токсичности продуктов горения — более 40 г/м³, объём горючей массы — 6,7 л/км.
• Индуктивность рабочей цепи «жила–жила» — не более 0,90 мГн на 1 км.

Основные характеристики

Характеристики — по данным производителя. Электрические параметры приведены с пересчётом на температуру 20 °C.

Где применяется

Шлейфы охранной и пожарной сигнализации, подключение извещателей, кнопок и оповещателей, линии домофонов и СКУД в жилых домах, офисах, школах, магазинах. Исполнение нг(А)-LS подходит для зданий, где кабели прокладывают пучками в общих лотках и коридорах. Климатическое исполнение УХЛ 2–4 и устойчивость к влажности до 98 % допускают прокладку в неотапливаемых подвалах и технических помещениях, но не на открытом воздухе.

Совместимость

Кабелем соединяют приборы сигнализации, извещатели, модули расширения и другие устройства с низковольтными цепями — при монтаже сверяйте диаметр жилы 0,5 мм с клеммами устройства. Для трассы понадобятся короба, гофра и крепёж из раздела кабельные лотки и монтаж.

Как подобрать

• Сколько жил нужно. 4 жилы закрывают типичное подключение одного устройства: пара на сигнал и пара на питание. Если к точке нужно подвести больше цепей, берите кабель с большим числом жил.
• Длина линии питания. Сечение 0,2 мм² и сопротивление до 36 Ом/км ограничивают ток на длинных трассах — для удалённых устройств с заметным потреблением считайте падение напряжения.
• Зимний монтаж. Прокладывать кабель можно при температуре не ниже −15 °C. В морозы в Караганде и Астане бухту заранее заносят в тёплое помещение.
• Изгибы. Радиус изгиба — не менее 10 наружных диаметров кабеля, это стоит учитывать в углах коробов.

Другие варианты — в разделе сигнальные и ОПС кабели.

Покупка и установка в Казахстане

Актуальная цена Паритет КСВВнг(А)-LS 4х0,50 мм — в карточке товара. Подберём кабель под проект сигнализации, отправим из Караганды в Алматы, Астану, Шымкент и другие города и выполним монтаж слаботочных сетей. Контакты.

Часто задаваемые вопросы

Можно ли прокладывать КСВВнг(А)-LS 4х0,50 на улице?

Производитель предназначает кабель для внутренней стационарной прокладки, климатическое исполнение — УХЛ с категориями размещения 2–4. Для открытых уличных трасс он не предназначен.

Что означает индекс нг(А)-LS?

Кабель не распространяет горение при групповой прокладке и выделяет меньше дыма и газов при горении и тлении. Изоляция и оболочка выполнены из ПВХ пластиката пониженной пожарной опасности.
