- Краткое описание

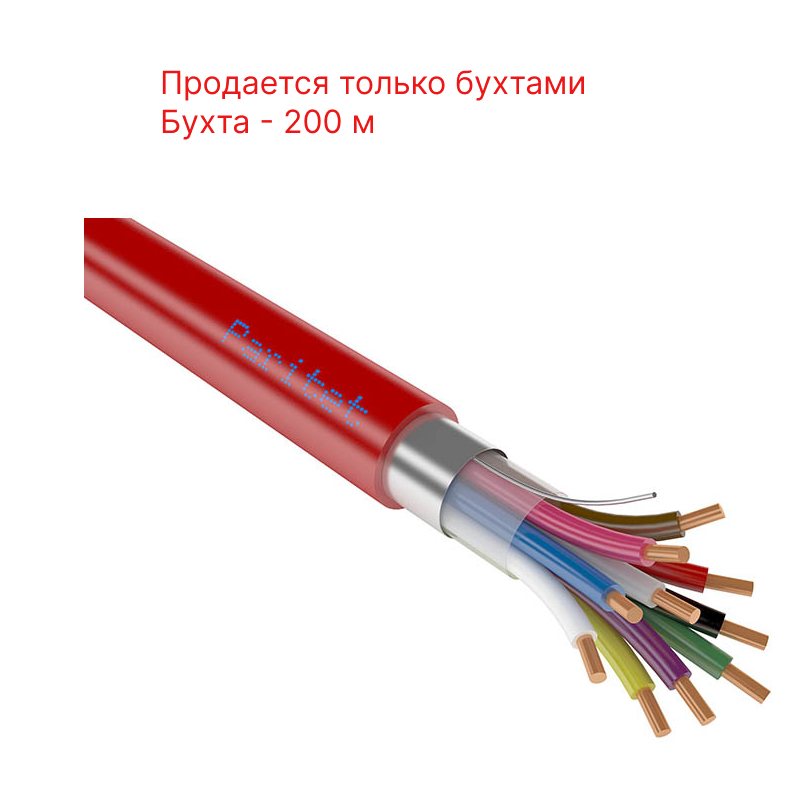

Паритет КСВВнг(А)-LS 8х0,50 мм — восьмижильный кабель парной скрутки в ПВХ-оболочке пониженной пожарной опасности: несколько слаботочных цепей в одной линии при внутренней прокладке.
Что это за кабель
Когда к одной точке — кодовой клавиатуре, группе извещателей, распределительной коробке — нужно подвести сразу много цепей, вместо нескольких тонких кабелей тянут один многожильный. КСВВнг(А)-LS 8х0,50 мм собран из 8 медных однопроволочных жил диаметром 0,5 мм, скрученных в пары. Наружный диаметр — 4,5 мм.
Буквы в маркировке описывают материалы и пожарные свойства: ПВХ-изоляция жил и ПВХ-оболочка, нг(А) — отсутствие распространения горения в пучке, LS — сниженное выделение дыма и газов. Производитель указывает назначение — групповая стационарная прокладка внутри помещений.
Как работает
Каждая пара жил образует отдельную цепь. Благодаря скрутке соседние пары меньше наводят друг на друга сигнал, поэтому в одном кабеле могут идти шлейфы сигнализации, линии управления и низковольтное питание.
- Жилы. Каждая из 8 жил — одна медная проволока 0,50 мм, сечение 0,2 мм², диаметр в изоляции 0,95 мм.
- Электрика. На 1 км длины: сопротивление жилы — до 36 Ом, сопротивление изоляции — от 50 МОм, индуктивность цепи «жила–жила» — до 0,90 мГн. Значения даны для 20 °C.
- Поведение в огне. Класс по ГОСТ 31565-2012 — П1б.8.2.2.2. Пониженная токсичность продуктов горения и тления — более 40 г/м³. На километр кабеля приходится 11,8 л горючей массы.
- Климат. Исполнение УХЛ по ГОСТ 15150-69, категории размещения 2–4; работа от −50 до +70 °C, влажность воздуха до 98 % при +35 °C.
Основные характеристики
| Тип | Многожильный кабель парной скрутки нг(А)-LS |
|---|---|
| Число жил | 8 |
| Наружный диаметр | 4,5 мм |
| Материал и конструкция жилы | медь, одна проволока 0,50 мм |
| Номинальное сечение | 0,2 мм² |
| Диаметр жилы в изоляции | 0,95 мм |
| Материал изоляции и оболочки | ПВХ пластикат, LS |
| Пожарная опасность по ГОСТ 31565-2012 | П1б.8.2.2.2 |
| Масса | 33,375 кг/км |
| Горючая масса | 11,8 л/км |
| Объём кабеля | 0,036 м³/км |
| Электрическое сопротивление жилы | ≤ 36 Ом/км |
| Сопротивление изоляции | ≥ 50 МОм·км |
| Индуктивность пары | ≤ 0,90 мГн/км |
| Температура эксплуатации | от −50 до +70 °C |
| Температура прокладки | не ниже −15 °C |
| Радиус изгиба, минимальный | 10 × наружный диаметр |
| Влажность | до 98 % при +35 °C |
| Бухта | 200 м |
Характеристики — по данным производителя; электрические параметры — с пересчётом на 20 °C.
Где применяется
Магистрали от прибора сигнализации к распределительным коробкам, подключение клавиатур и считывателей, где нужно много проводников, объединение нескольких шлейфов в одной трассе. Типичные объекты — многоэтажные жилые дома, бизнес-центры, производственные и складские здания, где кабели сигнализации идут общими пучками по лоткам. Кабель рассчитан на прокладку внутри помещений.
Совместимость
На концах линии кабель расшивают по клеммам приборов и устройств или по разветвительным коробкам. Лотки, короба и крепёж для трассы подберите в разделе кабельные лотки и монтаж.
Как подобрать
- Запас по жилам. 8 жил дают резерв: свободные пары пригодятся при расширении системы без прокладки нового кабеля.
- Место в коробе. Диаметр 4,5 мм против нескольких отдельных кабелей экономит объём короба и упрощает маркировку трассы.
- Холодное время года. Минимальная температура прокладки −15 °C. На объектах без отопления в сильный мороз монтаж откладывают или прогревают кабель.
- Токовая нагрузка. Тонкая жила 0,2 мм² с сопротивлением до 36 Ом/км рассчитана на сигнальные цепи и небольшие токи; для мощных потребителей питание ведут отдельным кабелем большего сечения.
Весь ассортимент — в разделе сигнальные и ОПС кабели.
Покупка и установка в Казахстане
Актуальную цену кабеля Паритет КСВВнг(А)-LS 8х0,50 мм смотрите в карточке. XCOMNS доставит кабель из Караганды по Казахстану — в Астану, Шымкент, Алматы и другие города, а наши специалисты проложат линии сигнализации и СКУД на объекте. Обсудить заказ.
Часто задаваемые вопросы
Сколько цепей можно провести по одному кабелю?
8 жил скручены попарно, так что в кабеле 4 пары. При этом он остаётся компактным: наружный диаметр — 4,5 мм, масса — 33,375 кг на километр.
При какой температуре можно монтировать кабель?
Не ниже −15 °C. Уже проложенный кабель работает в диапазоне от −50 до +70 °C.
