На складе
310 ₸
- Краткое описание

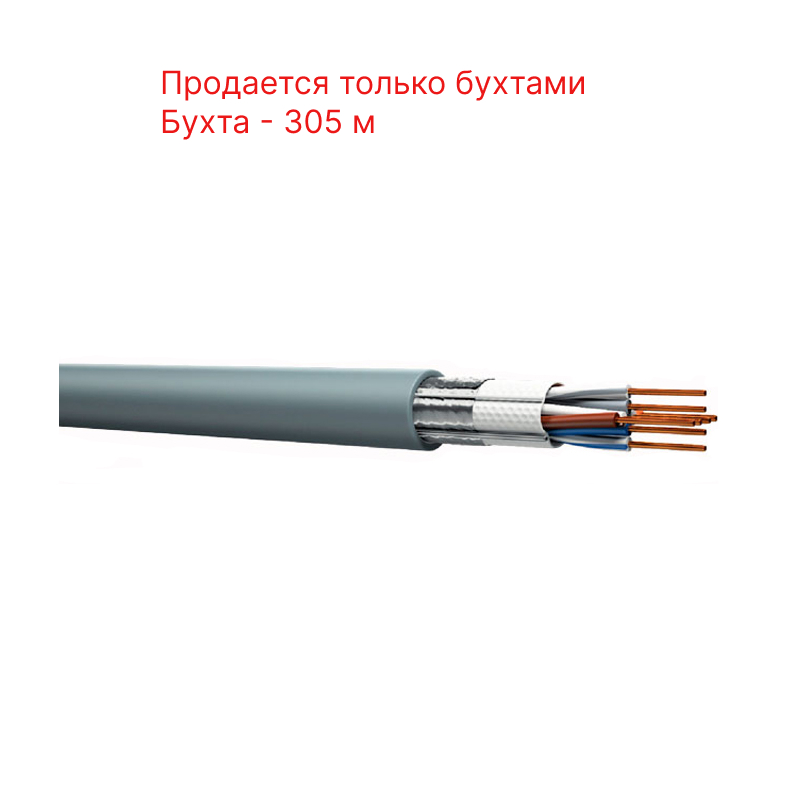

KCEP Кабель F/UTP 4х2 AWG 24/1 PVC Cat. 5e (0,51) — экранированная витая пара категории 5e в ПВХ-оболочке для локальных сетей и СКС внутри помещений с электромагнитными помехами.
Что это за кабель
Витая пара — основной кабель для компьютерных сетей, IP-видеонаблюдения и СКУД. Обозначение F/UTP означает, что 4 пары внутри не экранированы по отдельности, но все вместе обёрнуты общим экраном из алюмополимерной ленты. Экран снижает влияние внешних наводок, поэтому такой кабель выбирают для трасс рядом с силовыми линиями, электродвигателями и промышленным оборудованием.
Категория 5e рассчитана на передачу сигналов частотой до 100 МГц. Жилы — медная мягкая проволока диаметром 0,51 мм (AWG 24/1 — одна проволока в жиле), оболочка ПВХ, по назначению производителя — для прокладки внутри помещений. Наружный диаметр — 6,4 мм.
Как работает
Сигнал передаётся по каждой паре в противофазе, а скрутка проводников заставляет помехи наводиться на обе жилы одинаково — на приёмной стороне они взаимно гасятся. Общий экран добавляет вторую линию защиты от внешних полей.
- Проводники. 4 пары медных однопроволочных жил 0,51 мм в полиэтиленовой изоляции. Сопротивление жилы — не более 9,6 Ом на 100 м.
- Расцветка изоляции жил — по ANSI/TIA-568, так что разводку на коннекторах и патч-панелях выполняют по привычной схеме.
- Экран — алюмополимерная лента поверх всех пар. Защитное действие экрана проявляется, когда он заземлён и соединён с экранированными разъёмами.
- Линия передачи. Волновое сопротивление — 100 Ом, скорость распространения сигнала — не менее 65 % от скорости света.
- Стандарты: СТ ТОО 143-1930-10-16-34-2012, ISO/IEC 11801, АКЗК 005-2015.
Основные характеристики
| Тип | Экранированная витая пара F/UTP |
|---|---|
| Категория | 5e, частота до 100 МГц |
| Количество пар | 4 |
| Жила | медная мягкая проволока 0,51 мм (AWG 24/1) |
| Изоляция жил | полиэтилен |
| Экран | алюмополимерная лента |
| Оболочка | ПВХ, для внутренней прокладки |
| Наружный диаметр | 6,4 мм |
| Сопротивление жилы постоянному току | не более 9,6 Ом/100 м |
| Асимметрия сопротивления жил в паре | не более 2 % |
| Рабочая ёмкость пары на 1 кГц | не более 56 нФ/км |
| Сопротивление изоляции | не менее 150 МОм·км |
| Волновое сопротивление | 100 ± 25 Ом (0,064–1 МГц), 100 ± 15 Ом (от 1 МГц) |
| Скорость распространения сигнала | не менее 65 % |
| Испытательное напряжение, 1 мин | 1,0 кВ постоянного тока; 0,7 кВ переменного тока 50 Гц |
| Растягивающее усилие | не более 80 Н |
| Раздавливающее усилие | не менее 40 Н/см |
| Минимальный радиус изгиба | 43 мм |
| Температура эксплуатации, хранения и транспортировки | от −25 до +60 °C |
| Температура монтажа | от −10 до +50 °C |
| Масса | 40,2 кг/км |
| Бухта | 305 м |
Характеристики — по данным производителя.
Где применяется
Локальные сети офисов и предприятий, подключение IP-камер, терминалов доступа и точек Wi-Fi к коммутаторам, структурированные кабельные системы в серверных, цехах и технических помещениях. Экранированное исполнение оправдано там, где сетевые кабели идут рядом с силовыми, возле частотных преобразователей, сварочного и другого оборудования с сильными помехами. Оболочка ПВХ предназначена для прокладки внутри здания.
Совместимость
Для экранированного кабеля нужны экранированные коннекторы RJ-45, розетки и патч-панели, а также заземление экрана со стороны шкафа — иначе экран не работает. Витую пару других категорий и в других оболочках смотрите в разделе витая пара, лотки и короба для трассы — в разделе кабельные лотки и монтаж.
Как подобрать
- Нужен ли экран. Если рядом нет источников сильных помех, достаточно неэкранированного U/UTP. F/UTP берут для промышленных объектов и трасс вдоль силовых кабелей.
- Длина сегмента. Для Ethernet по медной витой паре расстояние от коммутатора до устройства ограничено 100 м — на длинных трассах ставят промежуточный коммутатор.
- Монтаж зимой. Прокладывать кабель можно при температуре от −10 °C, эксплуатировать — до −25 °C. Неотапливаемые помещения в Казахстане зимой бывают холоднее, это стоит учесть.
- Бережная прокладка. Радиус изгиба — не менее 43 мм, тянуть кабель можно с усилием до 80 Н: при затягивании в трубы и гофру это легко превысить.
Подобрать другой кабель можно в разделе витая пара.
Покупка и установка в Казахстане
Актуальная цена KCEP Кабель F/UTP 4х2 AWG 24/1 PVC Cat. 5e (0,51) — в карточке. Спроектируем и смонтируем сеть для видеонаблюдения или СКС под ключ, кабель доставим из Караганды в Астану, Алматы, Шымкент и в другие регионы. Написать в XCOMNS.
Часто задаваемые вопросы
Можно ли прокладывать этот кабель на улице?
Производитель указывает ПВХ-оболочку для внутренней прокладки. Для уличных трасс выбирают кабель с оболочкой, рассчитанной на наружную прокладку.
Чем F/UTP отличается от U/UTP?
У F/UTP поверх всех 4 пар есть общий экран из алюмополимерной ленты, у U/UTP экрана нет. Экран снижает внешние помехи, но требует экранированных разъёмов и заземления.
Какой длины бухта?
305 м.
