KCEP Кабель U/UTP 4х2хAWG 24/1 PVC Cat. 6 (305м)

Что это за кабель

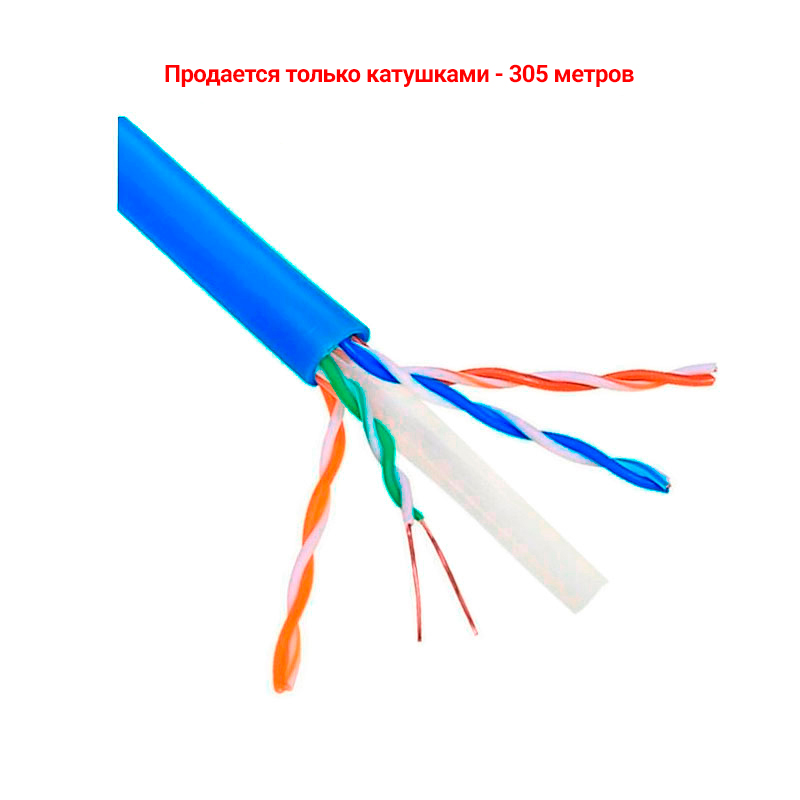

Категория 6 — следующая ступень после 5e: кабель рассчитан на частоты до 250 МГц, то есть имеет больший запас по полосе для гигабитных сетей, плотного IP-видеонаблюдения и СКС офисов. U/UTP — конструкция без экрана: 4 витые пары под общей оболочкой. Такой кабель проще монтировать — не нужны экранированные разъёмы и заземление экрана.

Жилы — медная мягкая проволока 0,52 ± 0,01 мм, изоляция из полиэтилена низкого давления (ПНД). Оболочка — синий ПВХ пластикат для прокладки внутри помещений. Кабель продаётся только катушками по 305 м.

Как работает

Проводники каждой из 4 пар скручены между собой: внешняя помеха наводится на обе жилы пары одинаково и на приёмной стороне вычитается. Защита от наводок держится только на скрутке, зато кабель без экрана компактен — наружный размер не более 5,8 мм, волновое сопротивление — 100 Ом.

• Жилы и изоляция — медная однопроволочная жила AWG 24/1 в изоляции ПНД, расцветка по ANSI/TIA-568.
• Электрические параметры. Сопротивление жилы — до 9,5 Ом/100 м, асимметрия в паре — до 2 %, сопротивление изоляции — от 150 МОм·км.
• Скорость распространения сигнала на 10 МГц — не менее 68 % от скорости света.
• Нормативы: СТ ТОО 41021646-34-2007, IEC 11801, АКЗК 005-2015.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Новые сети в офисах, бизнес-центрах, магазинах, школах и жилых комплексах, где закладывают запас на рост скоростей. Кабель подходит для подключения IP-камер, видеорегистраторов, терминалов распознавания лиц, IP-домофонов и рабочих мест к коммутаторам. Трасса должна проходить внутри здания — оболочка ПВХ для улицы не предназначена.

Совместимость

Под кабель категории 6 подбирают коннекторы, розетки и патч-панели той же категории — иначе линия будет работать по параметрам самого слабого элемента. Для монтажа пригодятся короба и лотки из раздела кабельные лотки и монтаж.

Как подобрать

• Категория. Для типовой сети с камерами хватает и 5e; категорию 6 с полосой 250 МГц берут, когда сеть строят с запасом на годы вперёд.
• Помехи. Экрана нет. Если трасса идёт рядом с силовыми кабелями или мощным оборудованием, разнесите линии или выберите экранированный кабель.
• Метраж. Кабель отпускается только катушками по 305 м — посчитайте суммарную длину всех линий и разделите на длину катушки.
• Холод. Рабочая температура — от −20 °C, монтаж — от −10 °C. Для неотапливаемых чердаков и складов зимой это ограничение.

Кабели других категорий — в разделе витая пара.

Покупка и установка в Казахстане

Актуальная цена KCEP Кабель U/UTP 4х2хAWG 24/1 PVC Cat. 6 (305м) указана в карточке товара. Отгружаем из Караганды по всему Казахстану — в Астану, Алматы, Шымкент и другие города, прокладываем сети и подключаем оборудование видеонаблюдения. Задать вопрос менеджеру.

Часто задаваемые вопросы

Можно ли купить отрезок кабеля, а не катушку?

Нет, этот кабель продаётся только катушками по 305 м.

Чем Cat. 6 отличается от Cat. 5e?

Кабель категории 6 рассчитан на более широкую полосу — до 250 МГц. Это даёт запас для скоростных сетей и плотного трафика от IP-камер.

Нужно ли заземлять кабель?

Нет, у U/UTP нет экрана, поэтому заземлять в кабеле нечего, а разъёмы используют обычные, неэкранированные.
