KCEP Кабель U/UTPнг(А) 4х2 AWG 24/1 LSZH Cat.5e

Что это за кабель

Это витая пара для локальных сетей, видеонаблюдения и СКУД, у которой главное отличие — оболочка. Вместо обычного ПВХ здесь LSZH (Low Smoke Zero Halogen): при горении такой материал дымит слабо и не выделяет галогенсодержащих газов. Индекс нг(А) показывает, что кабель не распространяет горение при групповой прокладке. Класс пожарной безопасности — ПРГП-1 по СТ РК 1798-2008.

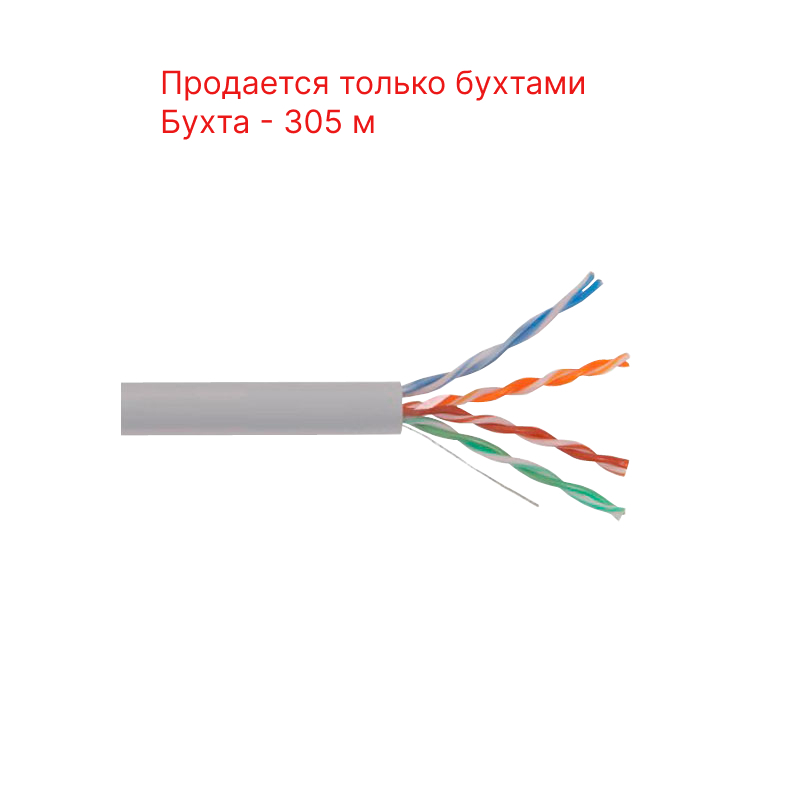

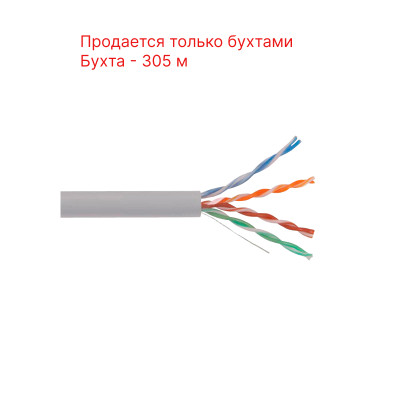

Конструкция — U/UTP, без экрана: 4 пары медных жил диаметром 0,5 ± 0,01 мм в полиэтиленовой изоляции. Формула кабеля — Cu+PE-LSZH. Наружный диаметр — 5,5 мм, строительная длина — 305 м в коробке.

Как работает

Сигнал идёт по парам, в которых жилы скручены между собой, — так кабель гасит внешние наводки без экрана. Оболочка не участвует в передаче сигнала, но определяет, как поведёт себя трасса при пожаре: пучок LSZH-кабелей в коридоре или над подвесным потолком меньше задымляет пути эвакуации.

• Медь. Мягкая медная проволока 0,5 мм, одна в каждой жиле (AWG 24/1). Сопротивление постоянному току — до 9,6 Ом на 100 м, асимметрия в паре — до 2 %.
• Маркировка пар — по ANSI/TIA-568.
• Параметры линии. Ёмкость пары на 1 кГц — не более 56 нФ/км, волновое сопротивление — 100 Ом, скорость распространения — от 65 % скорости света.
• Прочность. Растягивающее усилие — до 0,4 кН, раздавливающее — от 40 Н/см, радиус изгиба — от 35 мм.
• Стандарты — СТ ТОО 143-1930-10-16-34-2012, IEC 10811.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Школы, детские сады, больницы, торговые и бизнес-центры, гостиницы, вокзалы — здания с большим количеством людей, где к кабельным трассам предъявляют повышенные требования пожарной безопасности. По кабелю строят офисные сети, подключают IP-камеры, считыватели и терминалы СКУД, точки доступа Wi-Fi. Нижняя граница рабочей температуры −40 °C допускает эксплуатацию уже проложенной линии в холодных технических помещениях.

Совместимость

Кабель разделывают стандартными неэкранированными коннекторами RJ-45, модулями и патч-панелями категории 5e. Экран отсутствует, заземлять ничего не нужно. Другие варианты — в разделе витая пара, а для огнестойких линий пожарной сигнализации — в разделе сигнальные и ОПС кабели.

Как подобрать

• Требования проекта. Если проект здания требует кабели нг(А) и безгалогенные оболочки, эта модель подходит вместо обычной ПВХ-витой пары.
• Климат. Эксплуатация — до −40 °C, но монтаж — только от −10 °C. Зимой в Караганде, Астане и Павлодаре прокладку в неотапливаемых зданиях планируют на оттепель или прогревают коробки с кабелем.
• Протяжка. Кабель выдерживает растягивающее усилие до 0,4 кН, радиус изгиба — от 35 мм. При затягивании в трубы и гофру на длинных участках не превышайте эти значения.
• Экран. Экрана нет — для трасс рядом с мощными источниками помех выбирайте экранированную витую пару.

Полный выбор — в разделе витая пара.

Покупка и установка в Казахстане

Актуальная цена KCEP Кабель U/UTPнг(А) 4х2 AWG 24/1 LSZH Cat.5e — в карточке. Поможем подобрать кабель под требования пожарной безопасности проекта, привезём его из Караганды в Астану, Алматы, Шымкент или другой город и смонтируем слаботочные сети объекта. Контакты для заявки.

Часто задаваемые вопросы

Что означает LSZH в названии кабеля?

Low Smoke Zero Halogen — оболочка, которая при горении выделяет мало дыма и не выделяет галогенов. Вместе с индексом нг(А) это причина выбирать такой кабель для зданий, где при пожаре важно меньше задымления на путях эвакуации.

При какой температуре можно прокладывать кабель?

Монтаж — от −10 до +50 °C. Проложенный кабель работает от −40 до +60 °C.

В какой упаковке поставляется кабель?

Строительная длина — 305 м, упаковка — коробка.
