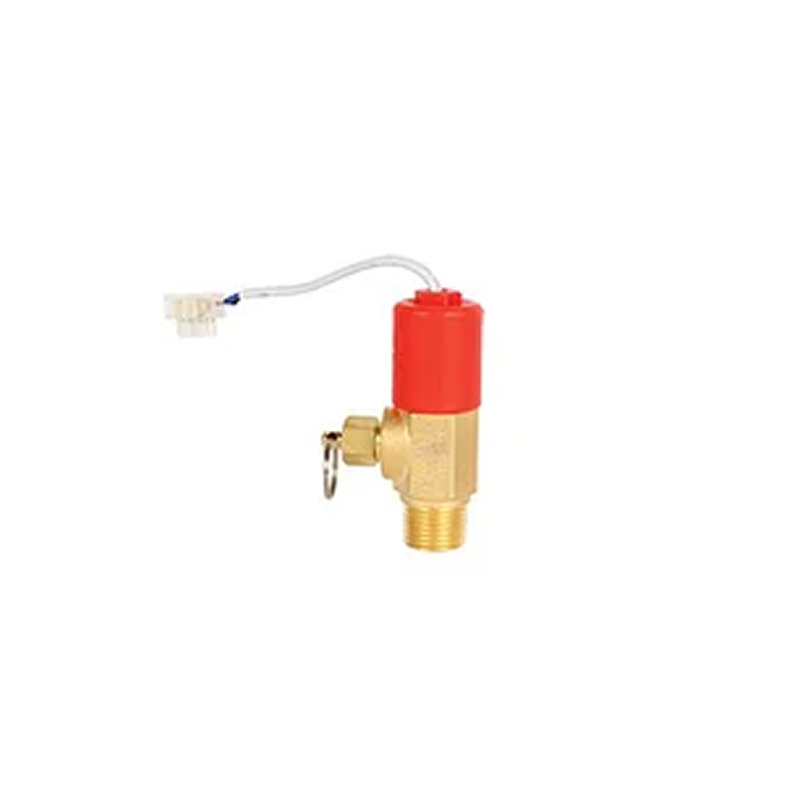

Сигнализатор давления универсальный СДУ-М, Россия

Что это за сигнализатор давления

Когда в установке пожаротушения срабатывает узел управления или распределительное устройство, огнетушащее вещество уходит в трубопровод и давление в нём растёт. Сигнализатор давления фиксирует этот рост и выдаёт электрический сигнал. По нему система пожарной автоматики понимает, что вещество действительно поступило в трубу.

СДУ-М рассчитан на круглосуточную работу в установках газового и водяного пожаротушения и срабатывает не более чем за 1 секунду. Корпус и вкладыш имеют антикоррозионное покрытие, электрические контакты и монтажные элементы закрыты корпусом от пыли и брызг. Сигнализатор выпускается в исполнениях 00, 01, 02, 03 и 04 — они различаются типом выхода, степенью защиты и длиной изолирующей трубки кабеля.

Как работает

Давление рабочей среды действует на мембрану. Как только оно достигает давления срабатывания, сигнализатор переключает выход. Под мембраной допускается давление до 15,0 МПа относительно окружающего воздуха.

• Давление срабатывания — 0,02–0,06 МПа при положительных температурах. При отрицательных, до −50 °C, в воздушных системах без образования конденсата — 0,02–0,10 МПа.
• Контактный выход (исполнения 00, 01, 03, 04) — коммутирует цепи переменного тока напряжением 0,2–250 В при токе от 22 мкА до 3,0 А и цепи постоянного тока напряжением 0,2–30 В при токе от 22 мкА до 4,0 А.
• Выход для цепей автоматики (исполнение 02) — работает с контролем целостности цепи при напряжении до 25,0 В: без давления сопротивление цепи 5,6 кОм ± 5 %, при срабатывании — 2,7 кОм ± 5 %.
• Подключение — постоянно присоединённый кабель диаметром 4 мм с проводниками НВ-0,35 длиной 0,6 м.

Основные характеристики

Характеристики — по данным производителя. Тип выхода и степень защиты зависят от исполнения — уточняйте исполнение при заказе.

Где применяется

Автоматические установки газового пожаротушения в серверных, архивах, электрощитовых и других защищаемых помещениях, а также установки водяного пожаротушения. Сигнализатор предназначен для работы в помещениях. При отрицательных температурах, до −50 °C, его применяют в воздушных системах, где внутри оборудования не образуется конденсат.

Совместимость

Контактные исполнения подключают к цепям переменного тока до 250 В или постоянного до 30 В. Исполнение 02 предназначено для цепей автоматики с контролем целостности линии при напряжении до 25,0 В. Остальные узлы установки — в разделах комплектующие для газового пожаротушения и трубная продукция.

Как подобрать

• Тип выхода. Если сигнал заводят в цепь автоматики с контролем обрыва, нужно исполнение 02 с резистивным выходом. Для коммутации цепей до 250 В выбирают одно из контактных исполнений.
• Степень защиты. IP33 у исполнений 00 и 03 подходит для чистых сухих помещений. Где есть пыль или брызги, берите IP54 — исполнения 01, 02 или 04.
• Холодные помещения. При отрицательных температурах давление срабатывания смещается до 0,02–0,10 МПа, а сигнализатор допускается только в воздушных системах без конденсата.
• Длина выводов. Проводники кабеля — 0,6 м, поэтому клеммную коробку располагают рядом с местом установки сигнализатора.

Другое оборудование — в разделе пожаротушение.

Покупка и установка в Казахстане

Актуальная цена СДУ-М — в карточке. Отгружаем из Караганды в Астану, Алматы, Шымкент и другие города Казахстана. Подберём исполнение под схему установки пожаротушения, выполним монтаж и пусконаладку. Связаться с нами.

Часто задаваемые вопросы

Какое исполнение выбрать?

Исполнения 00, 01, 03 и 04 имеют контактный выход, исполнение 02 — выход для цепей автоматики с контролем целостности. IP54 — у исполнений 01, 02 и 04, IP33 — у 00 и 03. Нужное исполнение уточните у менеджера при заказе.

Работает ли сигнализатор при минусовой температуре?

Да, до −50 °C в воздушных системах, если внутри оборудования не образуется конденсат. Давление срабатывания в этом случае — 0,02–0,10 МПа.

Как быстро приходит сигнал?

Время срабатывания сигнализатора — не более 1 секунды.
