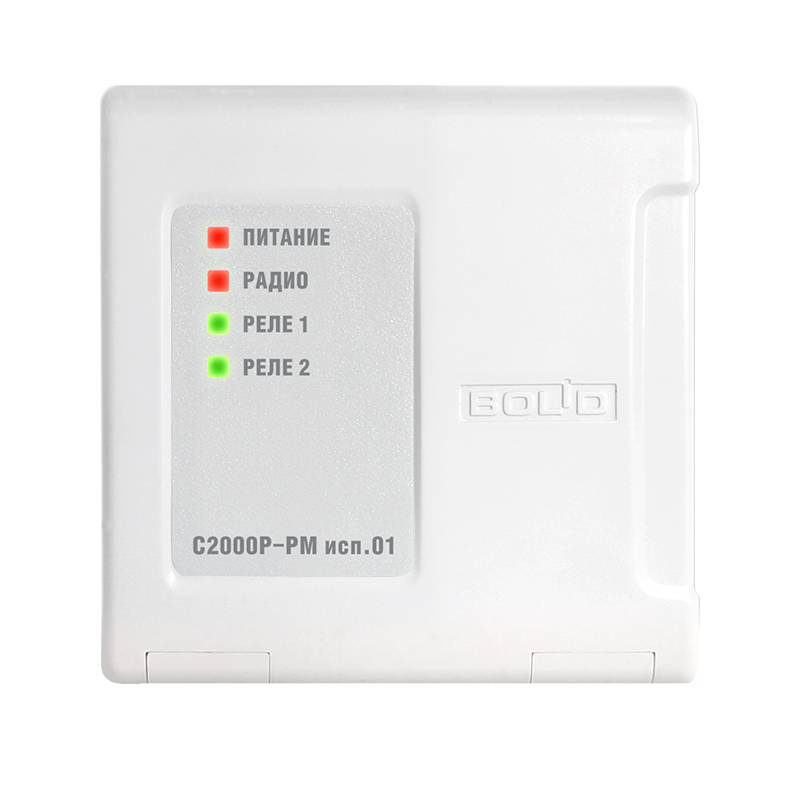

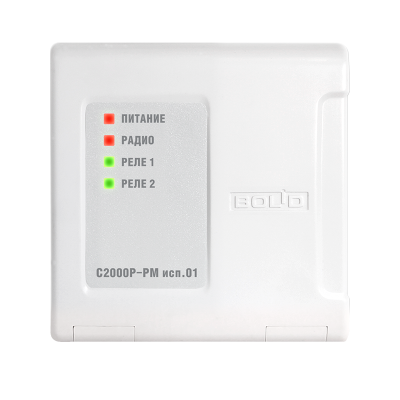

Болид С2000Р-РМ исп.01 релейный радиоканальный модуль

Что это за релейный модуль

Релейный модуль — исполнительная часть сигнализации. По команде системы он замыкает или размыкает цепь нагрузки. С2000Р-РМ получает команды по радиоканалу, так что контрольную линию от прибора до места установки тянуть не нужно: достаточно сетевого питания рядом с управляемым оборудованием.

Модуль работает с радиорасширителями С2000Р-АРР32 и С2000Р-АРР125. В нём 2 выхода, каждый коммутирует ток до 3 А. Резервное питание — от элемента CR2032, время работы от него — 3 месяца.

Как работает

Модуль подключают к сети переменного тока и связывают с расширителем. Когда система сигнализации выдаёт команду, реле переключаются и подают или снимают питание с подключённой нагрузки.

• Сетевое питание — от 90 до 264 В переменного тока при номинале 220 В, 50 Гц; потребление не более 1 ВА.
• Нагрузка — до 250 В переменного тока при cos φ > 0,9 или до 30 В постоянного, не более 3 А на каждый выход.
• Резерв — элемент CR2032 на 3 В.
• Корпус — IP20; если закрепить модуль на стене, степень защиты повышается до IP30.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Охранная сигнализация в офисах, магазинах, частных домах и на складах — особенно там, где прокладка кабеля к исполнительному устройству портит отделку или просто неудобна. Через модуль управляют оборудованием с питанием от сети, например освещением. Рабочий диапазон от −30 до +50 °C подходит и для неотапливаемых помещений, но корпус IP20 не защищён от влаги — нужно сухое место.

Совместимость

Для управления модулем в радиосистеме должен быть расширитель С2000Р-АРР32 или С2000Р-АРР125. Нагрузку подключают к контактам реле: переменное напряжение до 250 В или постоянное до 30 В, ток до 3 А. Запасной элемент CR2032 стоит заказать сразу — он понадобится при замене резервной батареи.

Как подобрать

• Ток потребителя. Одно реле выдерживает 3 А. Более мощную нагрузку подключают через промежуточный контактор, а модуль управляет его катушкой.
• Род тока. Для цепей постоянного тока предел — 30 В, для переменного — 250 В. Проверьте это до подключения.
• Питание на месте. Модулю нужна сеть от 90 до 264 В, поэтому точку монтажа выбирают рядом с линией 220 В.
• Условия. При настенном монтаже корпус соответствует IP30. Для пыльных и сырых помещений предусмотрите дополнительный защитный бокс.

Остальные предложения по сниженным ценам собраны на странице «Распродажа».

Покупка и установка в Казахстане

Актуальную стоимость модуля смотрите в карточке. Доставляем из Караганды в любой город Казахстана — Астану, Алматы, Шымкент и другие. Инженеры XCOMNS подключат С2000Р-РМ к радиосистеме Болид и проверят управление нагрузкой. Контакты.

Часто задаваемые вопросы

Какую нагрузку выдерживает один выход?

До 3 А при переменном напряжении до 250 В (cos φ > 0,9) или при постоянном до 30 В.

Что происходит при отключении сети?

Модуль переходит на резервный элемент CR2032 3 В. По данным производителя, от батареи он работает 3 месяца.

С каким расширителем работает С2000Р-РМ?

С радиорасширителями С2000Р-АРР32 и С2000Р-АРР125.
