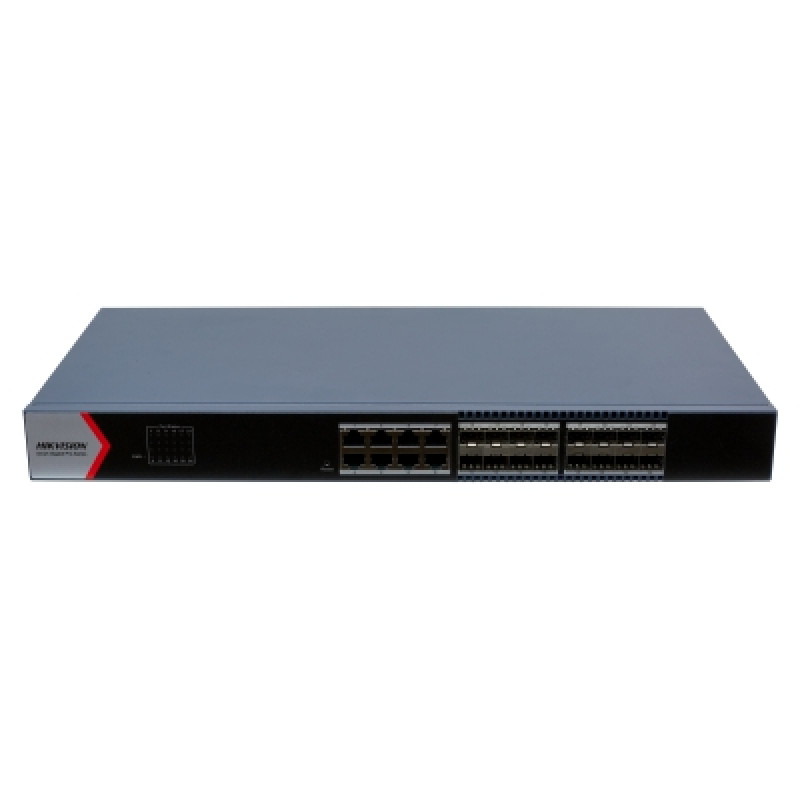

DS-3E1524-SI-16F8T

Что это за коммутатор

Коммутатор агрегации стоит между коммутаторами доступа и ядром сети или серверной. К нему сходятся линии от этажных и уличных шкафов. Для таких связей удобна оптика: она не боится электромагнитных наводок и проходит расстояния, на которые витой пары не хватает.

У DS-3E1524-SI-16F8T основная часть портов оптическая — 16 SFP на 1 Гбит/с, ещё 8 портов RJ45 на 1 Гбит/с отведены под медные подключения. Уровень модели — Smart: есть VLAN, QoS, SNMP v1/v2c/v3, DHCP и LLDP, а управление доступно через облачный сервис Hik-Partner Pro. Корпус металлический, 1U. Питание камер по PoE в характеристиках модели не заявлено.

Как работает

В оптические порты вставляются модули SFP, к ним приходят волокна от коммутаторов доступа. К медным портам подключают оборудование, которое стоит рядом: регистраторы, серверы, рабочие места администраторов. Трафик разных систем разводится по VLAN, а QoS определяет, какие данные передаются в первую очередь.

• VLAN. Видеонаблюдение, СКУД и офисная сеть работают на одном оборудовании, но в разных логических сегментах.
• QoS. Приоритизация трафика, чтобы важные потоки не страдали при загрузке каналов.
• SNMP v1/v2c/v3. Подключение к системе мониторинга сети; версия v3 добавляет аутентификацию и шифрование запросов.
• LLDP. Обмен сведениями с соседними устройствами — помогает восстановить карту сети.
• DHCP и Hik-Partner Pro. Поддержка DHCP для адресации и облачное управление коммутатором.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Промышленные площадки и логистические комплексы, где цеха и склады связаны оптикой; кампусы и больничные городки из нескольких корпусов; жилые комплексы со шкафами в каждом подъезде; центральная серверная крупной системы видеонаблюдения. Устанавливается в отапливаемом помещении — рабочий диапазон от 0 до +45 °C.

Совместимость

В порты SFP устанавливаются гигабитные SFP-модули, подобранные под тип волокна и длину линии; что входит в комплект поставки, уточните у менеджера. В удалённых шкафах камеры питают PoE-коммутаторы с оптическим аплинком. Сам коммутатор монтируется в шкаф или стойку.

Как подобрать

• Число оптических линий. 16 портов SFP — это до 16 шкафов или зданий, если каждый подключён одной линией. Оставьте несколько портов в резерве.
• Пары модулей. Модули на обоих концах линии должны совпадать по скорости, типу волокна и длине волны.
• Медь в серверной. 8 портов RJ45 хватает для регистраторов, сервера и рабочего места администратора, которые стоят рядом.
• Питание устройств. PoE у модели не заявлен, поэтому IP-камеры и точки доступа подключают к коммутаторам доступа с PoE.
• Нагрузка на ИБП. Потребление — 20 Вт, коммутатор почти не влияет на расчёт резервного питания шкафа.

Полный выбор моделей — в разделе коммутаторы.

Покупка и установка в Казахстане

Цена DS-3E1524-SI-16F8T актуальна в карточке товара. Спроектируем оптическую сеть объекта: подберём модули, коммутаторы доступа и шкафы, проложим и смонтируем линии. Доставка из Караганды в Астану, Алматы, Шымкент и любой другой город Казахстана. Оставить заявку.

Часто задаваемые вопросы

Можно ли подключить IP-камеру напрямую к этому коммутатору?

По медному порту RJ45 — да, но камере понадобится отдельное питание или PoE-инжектор: питание по PoE в характеристиках модели не указано.

Какие сетевые функции поддерживает коммутатор?

VLAN, QoS, SNMP v1/v2c/v3, DHCP и LLDP. Управлять коммутатором можно через Hik-Partner Pro.

Какая скорость у оптических портов?

Все 16 портов SFP — на 1 Гбит/с. Модули нужны той же скорости.
