DS-3E2736-HI-24F8T4X

Что это за коммутатор

L2+ — ступень между простыми Smart-коммутаторами и коммутаторами третьего уровня. К функциям второго уровня (VLAN, QoS, IGMP Snooping) здесь добавлены IP-маршрутизация и поддержка IPv6, а для локальной настройки есть консольный порт. Такие модели берут, когда сеть большая и администратору нужен полный контроль над трафиком.

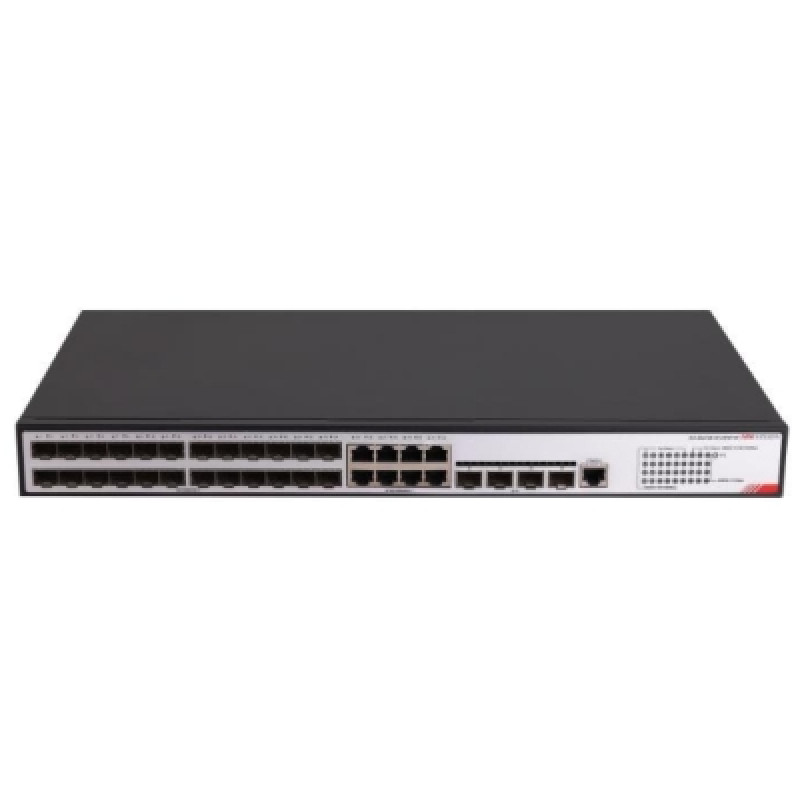

DS-3E2736-HI-24F8T4X ориентирован на оптику. 24 порта SFP на 1 Гбит/с принимают линии от удалённых шкафов, 4 порта SFP на 10 Гбит/с выводят суммарный поток к ядру сети или серверам. Ещё 8 портов RJ45 на 1 Гбит/с служат для медных подключений. Корпус металлический, стоечный, 1U.

Как работает

Трафик от оптических линий и медных портов собирается в коммутаторе и уходит наверх через десятигигабитные аплинки. Разные системы объекта разнесены по VLAN, а между подсетями трафик передаётся средствами IP-маршрутизации.

• IGMP Snooping v1/v2/v3. Коммутатор отслеживает подписки на многоадресные потоки и отправляет их только в те порты, где их ждут. При трансляции видео multicast это разгружает сеть.
• VLAN и QoS. Сегментация сети по системам и приоритет для важного трафика.
• IP-маршрутизация и IPv6. Передача трафика между подсетями и работа в сетях с адресацией IPv6.
• Мониторинг. SNMP v1/v2c/v3 для систем мониторинга, LLDP — для обнаружения соседних устройств.
• Обслуживание. Консольный порт RJ45, передача файлов по TFTP, DHCP, облачное управление Hik-Partner Pro.

Основные характеристики

Характеристики — по данным производителя. Набор функций маршрутизации уточняйте у менеджера.

Где применяется

Промышленные предприятия и горнодобывающие площадки с распределённой оптической сетью, аэропорты, вокзалы, университетские кампусы, городские и корпоративные системы видеонаблюдения с многоадресными потоками. Нижняя граница рабочего диапазона — −5 °C: коммутатор выдерживает прохладное помещение, но не промерзающий шкаф.

Совместимость

Для каждого порта нужен SFP-модуль своей скорости: 1 Гбит/с для портов доступа и 10 Гбит/с для аплинков. В удалённых шкафах работают PoE-коммутаторы с оптическим аплинком. Выход в интернет и внешние сети организуют через маршрутизаторы.

Как подобрать

• Соотношение оптики и меди. У модели 28 оптических портов и только 8 медных. Если на объекте в основном витая пара, такая конфигурация избыточна.
• Канал к ядру. Аплинки на 10 Гбит/с раскрываются, только если на другой стороне линии тоже порт 10 Гбит/с.
• Маршрутизация в шкафу. Когда подсетям нужно обмениваться трафиком без отдельного маршрутизатора, пригодится IP-маршрутизация уровня L2+.
• Многоадресное видео. Если камеры и декодеры работают с multicast, IGMP Snooping не даст потокам разойтись по всем портам.
• Температура в помещении. Минимум −5 °C — в неотапливаемый уличный шкаф коммутатор не ставят.

Модели других классов — в разделе коммутаторы. XCOMNS — официальный партнёр Hikvision.

Покупка и установка в Казахстане

Актуальную цену DS-3E2736-HI-24F8T4X показывает карточка товара. Поможем спроектировать магистральную оптическую сеть, подберём модули и коммутаторы доступа, настроим VLAN и маршрутизацию. Отгружаем из Караганды в Астану, Алматы, Шымкент и другие города страны. Запросить расчёт.

Часто задаваемые вопросы

Что даёт уровень L2+ по сравнению со Smart-коммутатором?

Кроме VLAN, QoS и IGMP Snooping у этой модели есть IP-маршрутизация, IPv6, SNMP v1/v2c/v3 и консольный порт для локальной настройки.

Какие аплинки у коммутатора?

Четыре порта SFP на 10 Гбит/с. Для них нужны модули 10 Гбит/с, для остальных 24 портов SFP — модули на 1 Гбит/с.

Можно ли установить коммутатор в неотапливаемом помещении?

Рабочая температура — от −5 до +45 °C. Если зимой в помещении бывает холоднее, нужен обогрев или другое место установки.
