DS-3E7803M-MPU-24F4X

Что это за плата управления

В модульном коммутаторе главная плата — MPU (Main Processing Unit). По спецификации Hikvision она объединяет процессор и коммутационную матрицу, то есть отвечает и за управление системой, и за передачу трафика между платами шасси. Под неё в шасси отведён собственный слот.

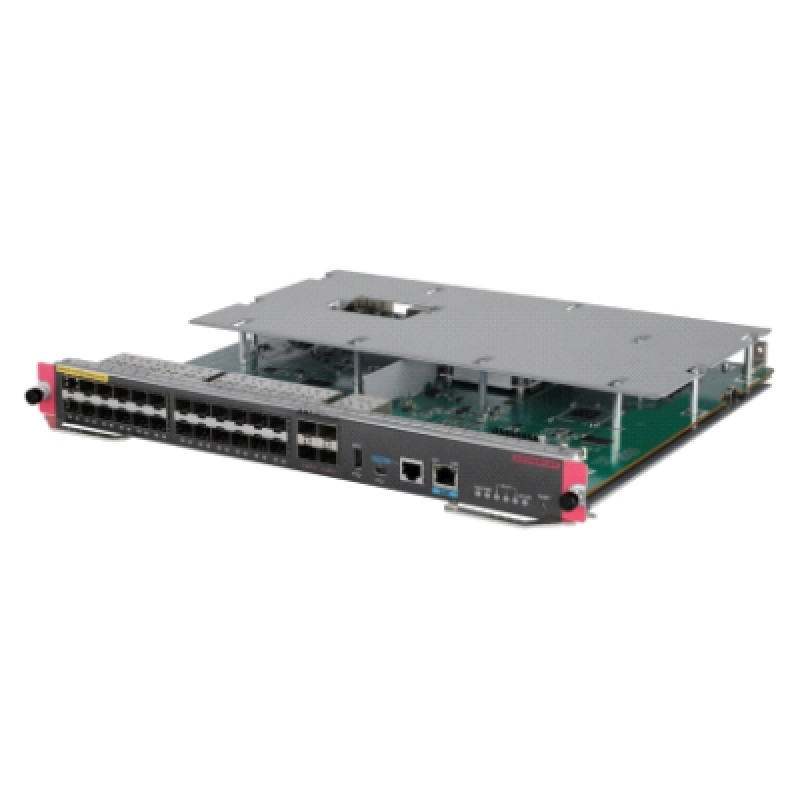

DS-3E7803M-MPU-24F4X рассчитана на шасси Hikvision DS-3E7803M и, кроме функций управления, несёт собственные порты: 24 гнезда SFP на 1 Гбит/с и 4 гнезда SFP+ на 10 Гбит/с, все с разъёмом LC. Этим она отличается от платы DS-3E7803M-MPU-24T4X, у которой основные 24 порта медные RJ45. Вариант 24F4X выбирают, когда коммутаторы зданий и этажей приходят в ядро по оптике.

Как работает

Плату вставляют в слот 0, который принимает только MPU, или в универсальный слот 1. Если в шасси две MPU, они работают парой «активная — резервная»: данные копируются между платами в реальном времени, резервирование идёт по схеме 1+1.

• Каналы 1 Гбит/с — 24 оптических порта SFP для линий от коммутаторов доступа и агрегации из удалённых корпусов.
• Каналы 10 Гбит/с — 4 порта SFP+ для магистралей между узлами ядра.
• MACsec — аппаратное шифрование IEEE 802.1AE защищает трафик на участке между соседними узлами без программного шифрования в приложениях.
• Непрерывная работа — горячая замена, NSR/GR для протоколов маршрутизации, BFD и обновление ПО без остановки (ISSU).
• Функции L3 — IPv4/IPv6, OSPF, IS-IS, BGP, VRRP, Multi-VRF и MPLS VPN.

Основные характеристики

Характеристики — по данным производителя для серии DS-3E7803M. Производительность и условия эксплуатации указаны для шасси.

Где применяется

Ядро оптической сети на территории с разнесёнными зданиями: промышленное предприятие с цехами, университетский кампус, больничный комплекс, логистический центр. От коммутаторов каждого корпуса в серверную приходит волокно, и эти линии собираются на портах SFP одной платы. Шасси рассчитано на диапазон от 0 до +45 °C, поэтому место ему — в серверной с кондиционированием.

Совместимость

Плата предназначена для шасси Hikvision DS-3E7803M. В каждый задействованный порт нужен трансивер: SFP-модули на 1 Гбит/с и SFP+ на 10 Гбит/с подбирают под тип волокна и длину линии. Оставшиеся слоты занимают интерфейсными модулями серии DS-3E7800 — например, DS-3E7800-48F-SC на 48 портов SFP или DS-3E7800-48X-SE на 48 портов 10G SFP+.

Как подобрать

• Оптика или медь. Когда линии от коммутаторов доступа приходят по волокну, берите 24F4X. Если оборудование стоит рядом и подключается патч-кордами, практичнее MPU-24T4X с портами RJ45.
• Трансиверы в смете. Порты SFP и SFP+ — это гнёзда: модули под одномодовое или многомодовое волокно закладывают в бюджет проекта сразу.
• Резерв MPU. Для ядра без единой точки отказа ставят две MPU — в слоты 0 и 1.
• Запас по 10G. На плате 4 порта SFP+. Если магистралей больше, добавьте интерфейсный модуль с портами SFP+.

Шасси, платы и коммутаторы доступа — в разделе коммутаторы.

Покупка и установка в Казахстане

Актуальная цена Hikvision DS-3E7803M-MPU-24F4X — в карточке. Инженеры XCOMNS рассчитают конфигурацию шасси, число трансиверов и схему резервирования под ваш проект. Поставляем оборудование из Караганды в Астану, Алматы, Шымкент и другие города страны, монтируем и настраиваем ядро сети. Запросить расчёт.

Часто задаваемые вопросы

Чем MPU-24F4X отличается от MPU-24T4X?

Обе платы — MPU для шасси DS-3E7803M с 4 портами 10G SFP+. Разница в 24 основных портах: у 24F4X это оптические SFP на 1 Гбит/с, у 24T4X — медные RJ45 10/100/1000 Мбит/с.

Нужны ли отдельные SFP-модули?

Да, порты платы рассчитаны на установку трансиверов SFP и SFP+. Их тип и количество подбирают по волокну и расстояниям; что входит в поставку, уточните у менеджера.

Можно ли установить в шасси две платы MPU?

Да, MPU ставится в слот 0 и в универсальный слот 1. Две платы образуют пару с резервированием 1+1, а под интерфейсный модуль остаётся слот 2.
