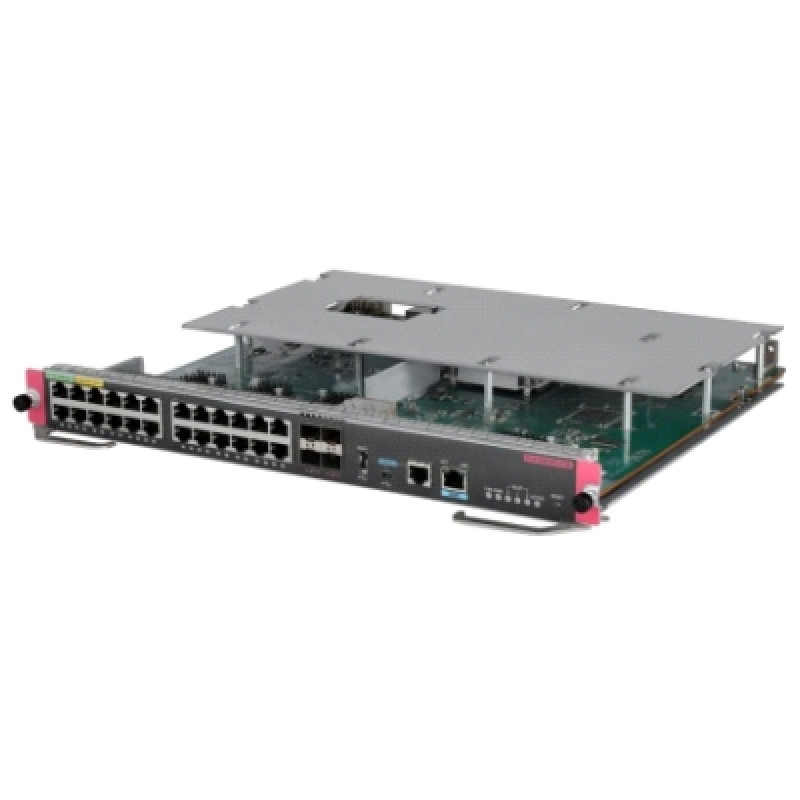

DS-3E7803M-MPU-24T4X

Что это за плата управления

В шасси DS-3E7803M объединительная плата пассивная, а процессор и коммутационная матрица размещены на сменной плате управления MPU. DS-3E7803M-MPU-24T4X — одна из двух MPU, которые производитель указывает для этого шасси.

Её особенность — медные порты. 24 разъёма RJ45 на 10/100/1000 Мбит/с принимают обычные патч-корды, а 4 гнезда SFP+ на 10 Гбит/с отданы под оптические магистрали. У соседней платы MPU-24F4X основные 24 порта оптические, поэтому 24T4X удобнее там, где серверы, системы хранения и коммутаторы доступа стоят в той же серверной, что и ядро.

Как работает

MPU занимает слот 0 шасси, предназначенный только для плат управления; вторую MPU можно поставить в гибкий слот 1. Пара плат работает как активная и резервная: резервная в реальном времени получает данные основной, поэтому ключевые функции дублируются по схеме 1+1.

• Медные порты. Подключение оборудования витой парой на скоростях 10, 100 и 1000 Мбит/с.
• Порты SFP+. Четыре канала 10 Гбит/с к коммутаторам агрегации и другим узлам ядра.
• Агрегация каналов. IEEE 802.3ad, статическая и межшассийная агрегация объединяют несколько линий в один логический канал.
• QoS. Приоритеты 802.1p и DSCP, очереди SP, WRR и WFQ, ограничение скорости и WRED — чтобы видеопотоки и служебный трафик не терялись при перегрузке.
• Управление. SNMP v1/v2/v3, RMON, NQA, журналы и контроль состояния процессора и объединительной платы.

Основные характеристики

Характеристики — по данным производителя для серии DS-3E7803M. Коммутационная ёмкость, скорость пересылки и климатические условия приведены для шасси в целом.

Где применяется

Ядро сети в одном здании или компактном комплексе: бизнес-центр, больница, торговый центр, административный корпус. К медным портам подключают серверы, хранилища и коммутаторы этажей из той же аппаратной, а порты SFP+ связывают ядро с удалёнными узлами по оптике. Размещение — только в серверной: рабочий диапазон шасси от 0 до +45 °C.

Совместимость

Плата рассчитана на шасси Hikvision DS-3E7803M. Для портов SFP+ понадобятся оптические модули. Если медных портов не хватит, в слот интерфейсной платы ставят DS-3E7800-48T-SC на 48 портов RJ45 или комбинированный DS-3E7800-24T20F4X-SC. Само шасси крепится в серверную стойку.

Как подобрать

• Куда тянутся кабели. Медь от оборудования в серверной — 24T4X, волокно от других зданий — MPU-24F4X.
• Нужен ли резерв. Для ядра, остановка которого парализует объект, заказывают вторую MPU и два модуля питания DS-3E7803-PWR300A.
• Число 10G-каналов. На плате их 4. При большем количестве магистралей добавляют модуль DS-3E7800-48X-SE или DS-3E7800-16X24F-SC.
• VLAN и приоритеты. Если через ядро идут видеопотоки и телефония, заранее спланируйте сегменты и QoS: коммутатор поддерживает до 4094 VLAN и очереди SP, WRR, WFQ.

Все модели — в разделе коммутаторы. Конфигурацию шасси поможет собрать XCOMNS как официальный партнёр Hikvision.

Покупка и установка в Казахстане

Актуальная стоимость DS-3E7803M-MPU-24T4X указана в карточке товара. Подберём к плате шасси, модули питания и трансиверы, доставим комплект из Караганды в Астану, Алматы, Шымкент или другой город Казахстана и настроим маршрутизацию, VLAN и резервирование. Контакты XCOMNS.

Часто задаваемые вопросы

Какие скорости поддерживают медные порты?

Порты RJ45 — 10/100/1000BASE-T, то есть 10, 100 и 1000 Мбит/с. Четыре порта SFP+ работают на 10 Гбит/с.

Что даёт установка второй MPU?

Резервирование 1+1: процессор и коммутационная матрица дублируются, а данные между активной и резервной платой синхронизируются в реальном времени. Вторая плата занимает универсальный слот 1.

Поддерживает ли плата шифрование трафика?

Серия DS-3E7800 поддерживает аппаратное шифрование MACsec по стандарту IEEE 802.1AE. Оно защищает трафик на Ethernet-линиях между напрямую соединёнными узлами.
