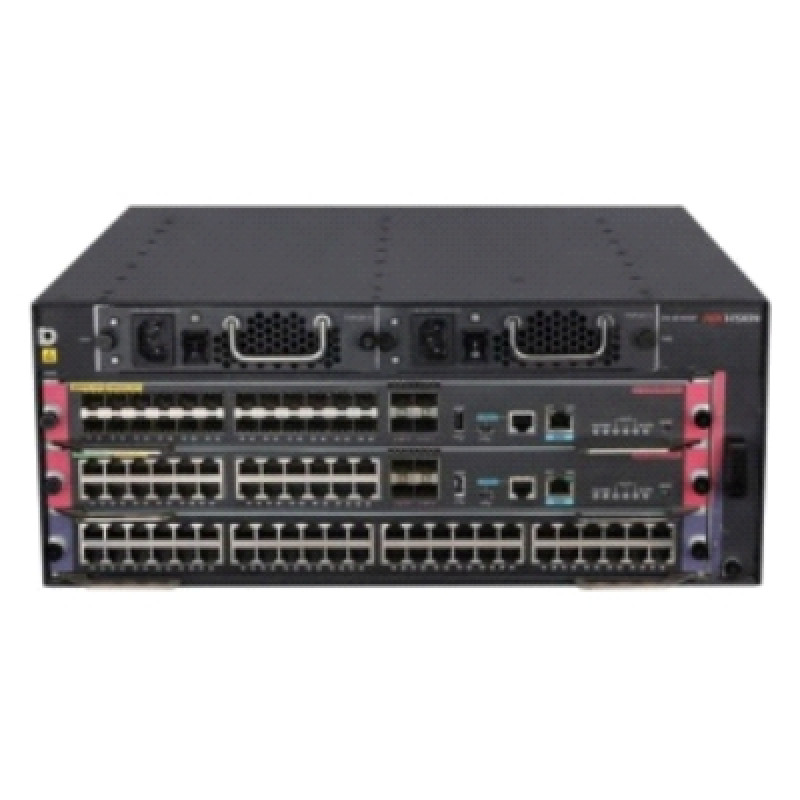

DS-3E7803M

Что это за коммутатор

Шасси — это корпус со слотами под сменные платы. В отличие от коммутатора с фиксированным набором портов, состав портов здесь определяют установленные платы: при росте сети меняют или добавляют модуль, а не весь коммутатор. Такие устройства ставят в ядро сети, куда сходятся каналы от коммутаторов доступа и агрегации.

DS-3E7803M относится к серии DS-3E7800 (3 Slot Chassis Switch) и работает на третьем уровне: маршрутизирует трафик между VLAN и подсетями по IPv4 и IPv6. Корпус металлический, высотой 4U, крепится в стойку на штатных уголках. Объединительная плата пассивная, а все компоненты допускают горячую замену.

Как работает

В шасси три слота. Слот 0 предназначен только для платы управления MPU, слот 2 — только для интерфейсной платы LPU, а слот 1 универсальный: в него ставят вторую MPU или ещё одну LPU. MPU объединяет процессор и коммутационную матрицу, поэтому две MPU дают резервирование управления и коммутации 1+1 с резервным копированием данных между активной и резервной платой в реальном времени.

• Отказоустойчивость. Резервирование 1+1 для MPU и модулей питания, горячая замена компонентов, NSR и Graceful Restart для OSPF, BGP, IS-IS и RSVP, BFD, Smart-Link и обновление ПО без остановки работы (ISSU).
• Стек. Технология виртуализации объединяет коммутаторы в стек, где каждое ведомое устройство резервирует ведущее: при отказе ведущего трафик и маршрутизация L3 не прерываются.
• Маршрутизация. Статические маршруты, RIP v1/v2, OSPF, IS-IS, BGP4, ECMP и VRRP; для IPv6 — RIPng, OSPFv3, IS-ISv6, BGP4+ и VRRPv3. Поддерживаются Multi-VRF и MPLS VPN уровней L2 и L3.
• Мультикаст. PIM-DM, PIM-SM, PIM-SSM, MSDP, MBGP, IGMP и MLD со snooping — групповые потоки уходят только на те порты, где есть подписчики.
• Безопасность. Аппаратное шифрование MACsec (IEEE 802.1AE) на Ethernet-каналах, ACL, uRPF, привязка IP, MAC и VLAN, аутентификация Portal и по MAC, SSH, защита процессора от DoS и ARP-атак.
• Мониторинг. SNMP v1/v2/v3, RMON, NQA для анализа качества сети, системные журналы, автоматическое восстановление после сбоев и контроль состояния процессора, объединительной платы и микросхем.

Основные характеристики

Характеристики — по данным производителя. Набор портов определяется установленными платами MPU и интерфейсными модулями.

Где применяется

Ядро сети предприятия, промышленной площадки, бизнес-центра или кампуса из нескольких зданий — там, где сходятся оптические и медные каналы от коммутаторов этажей и корпусов, а простой сети недопустим. Шасси работает при температуре от 0 до +45 °C, поэтому его размещают в серверной или аппаратной с поддержанием климата, а не в уличных и неотапливаемых шкафах.

Совместимость

Производитель указывает для DS-3E7803M платы управления DS-3E7803M-MPU-24T4X (24 медных порта RJ45 и 4 порта 10G SFP+) и DS-3E7803M-MPU-24F4X (24 порта SFP и 4 порта 10G SFP+), а также интерфейсные модули: DS-3E7800-48T-SC (48 портов RJ45), DS-3E7800-48F-SC (48 портов SFP), DS-3E7800-48X-SE (48 портов 10G SFP+), DS-3E7800-16X24F-SC (16 портов SFP+ и 24 порта SFP) и DS-3E7800-24T20F4X-SC (24 порта RJ45, 20 портов SFP и 4 порта SFP+). В оптические порты устанавливают SFP-модули, питание обеспечивают модули DS-3E7803-PWR300A. Шасси монтируют в серверную стойку.

Как подобрать

• Платы управления. Слот 0 принимает только MPU. Решите сразу, нужна ли вторая MPU для резерва: она займёт универсальный слот 1, и под интерфейсную плату останется слот 2.
• Типы портов. Медные RJ45 удобны для оборудования в той же серверной, оптика SFP и SFP+ — для каналов к удалённым зданиям. Порты 10G есть на обеих MPU и на модулях 48X-SE, 16X24F-SC и 24T20F4X-SC.
• Климат серверной. Шасси работает от 0 до +45 °C при влажности до 95 % без конденсата — ему нужно помещение с поддержанием температуры.
• Электропитание. Максимальное потребление — 301,5 Вт, вход 100–240 В AC. Для отказоустойчивости ставят два модуля питания и подключают их к разным линиям или ИБП.
• Вес. Шасси весит 26,55 кг нетто — стойку и крепёж выбирают с учётом этой нагрузки.

Другие модели — в разделе коммутаторы. XCOMNS — официальный партнёр Hikvision в Казахстане.

Покупка и установка в Казахстане

Актуальная цена Hikvision DS-3E7803M — в карточке товара. Соберём конфигурацию шасси под проект: платы MPU, интерфейсные модули, модули питания и трансиверы. Доставляем из Караганды в Астану, Алматы, Шымкент и другие города, выполняем монтаж в стойку и пусконаладку сети. Обсудить проект с инженером XCOMNS.

Часто задаваемые вопросы

Сколько плат управления можно установить в шасси?

Две. Слот 0 отведён только под MPU, слот 1 принимает и MPU, и интерфейсную плату. С двумя MPU работает резервирование 1+1: резервная плата получает данные активной в реальном времени и берёт работу на себя при её отказе.

Можно ли заменить плату без выключения коммутатора?

Да, производитель заявляет горячую замену для всех компонентов шасси. Прошивку тоже можно обновить без перерыва в работе — для этого предусмотрен ISSU.

Подходит ли DS-3E7803M для сети на IPv6?

Да. Платформа двухстековая IPv4/IPv6: поддерживает туннели, маршрутизацию RIPng, OSPFv3, IS-ISv6, BGP4+, маршрутизацию по политикам и групповую рассылку через MLD.
