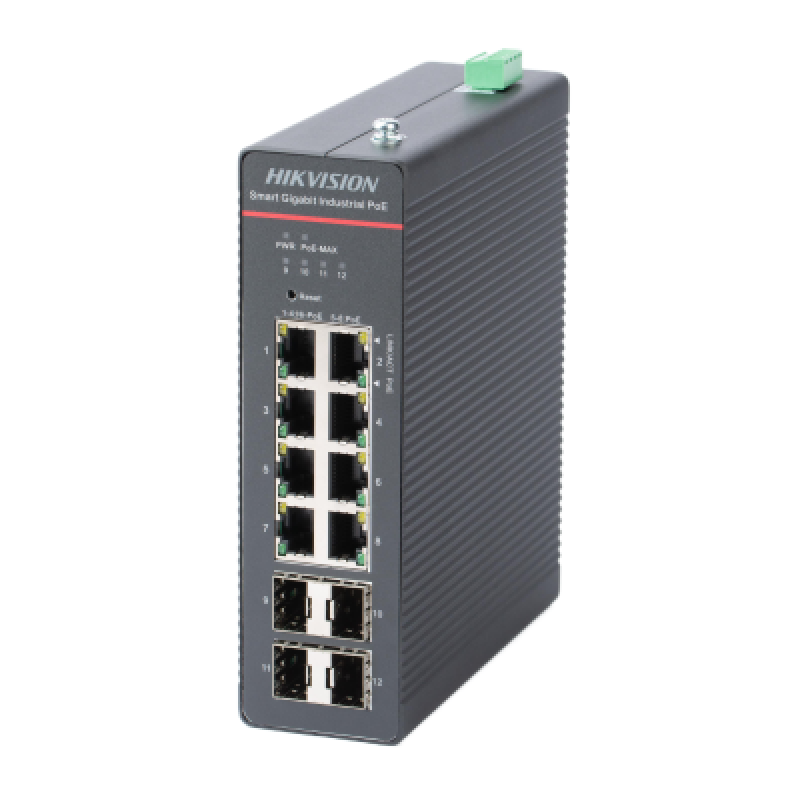

DS-3T1512HP-SI-8P4F

Что это за коммутатор

Это коммутатор для «полевых» узлов сети: он стоит в шкафу рядом с камерами, питает их по кабелю и передаёт видео дальше по оптике. Металлический корпус IP40, работа от −40 до +75 °C и защита от перенапряжений 6 кВ рассчитаны на неотапливаемые шкафы и цеха.

У DS-3T1512HP-SI-8P4F двенадцать портов с разной ролью. Порты 1–4 — Hi-PoE по IEEE 802.3bt, до 90 Вт на порт; порты 5–8 — PoE и PoE+ до 30 Вт; четыре гигабитных SFP — для оптических линий. Бюджет PoE — 300 Вт. Эта модель поставляется без блока питания, а в серии есть комплектные исполнения KIT, где источник уже входит в набор.

Как работает

Питание 48–57 В постоянного тока подают на один или сразу на два входа: производитель заявляет два входа с горячим резервированием, так что при пропадании основного источника коммутатор продолжает работу от второго. Для стабильной работы PoE рекомендуется держать напряжение в пределах 52–57 В.

• Два класса PoE. Hi-PoE-порты 1–4 подают питание по всем четырём парам, порты 5–8 — по схеме End-span через пары 1/2 и 3/6.
• До 300 м по витой паре. Режим Long Range на портах 1–8; дальность зависит от камеры и состояния кабеля.
• Перезапуск зависших камер. PoE Watchdog контролирует все восемь PoE-портов.
• Кольцо из оптики. ERPS (G.8032), STP и RSTP; защита от петель по умолчанию выключена и включается при настройке кольца.
• Диагностика. Тест кабеля на обрыв, короткое замыкание и длину, зеркалирование портов, LLDP, SNMP v1/v2c.
• Удалённое обслуживание. Hik-Partner Pro показывает загрузку портов, расход PoE, топологию и тревоги, перезапускает порты, включает Long Range и обновляет прошивку; поддерживается HikCentral Pro.

Основные характеристики

Характеристики — по данным производителя. Диапазон 52–57 В производитель рекомендует для стабильного питания PoE.

Где применяется

Узлы видеонаблюдения среднего размера: периметр промышленной площадки, транспортный терминал, автостоянка, карьер или стройплощадка, склад с высокими стеллажами. Мощные порты Hi-PoE берут на себя поворотные камеры, остальные четыре — фиксированные камеры и другие PoE-устройства. Четыре порта SFP дают возможность одновременно собрать оптическое кольцо и отвести линию к соседнему шкафу.

Совместимость

Порты 1–4 совместимы с устройствами IEEE 802.3af, 802.3at и 802.3bt, порты 5–8 — с 802.3af и 802.3at. Для оптических каналов нужны гигабитные SFP-модули. Блок питания 48–57 В приобретается отдельно — для резервной схемы берут два источника на оба входа. Управлять коммутатором можно из HikCentral Pro, Hik-Partner Pro или сторонней системы мониторинга по SNMP.

Как подобрать

• Распределите нагрузку по портам. Камеры с потреблением выше 30 Вт подключайте только к портам 1–4.
• Бюджет 300 Вт. Четыре порта по 90 Вт и четыре по 30 Вт в сумме превышают бюджет, поэтому потребление устройств складывают заранее.
• Резервное питание. На ответственных объектах оба входа подключают к разным источникам 52–57 В.
• Климат. Диапазон от −40 до +75 °C подходит для неотапливаемого шкафа; при более сильных морозах шкаф утепляют и подогревают.
• Блок питания. Если источник подбирается отдельно под нагрузку, берите эту модель; готовый набор с блоком питания есть среди исполнений KIT.

Все модели — в разделе PoE-коммутаторы.

Покупка и установка в Казахстане

Актуальная цена Hikvision DS-3T1512HP-SI-8P4F — в карточке. Рассчитаем бюджет PoE, подберём блоки питания для резервной схемы и SFP-модули, доставим оборудование из Караганды в Астану, Алматы, Шымкент и другие города. Монтаж узла и настройку кольца выполнят инженеры XCOMNS. Оставить заявку.

Часто задаваемые вопросы

Какие порты дают 90 Вт?

Только порты 1–4 — они работают по IEEE 802.3bt (Hi-PoE). Порты 5–8 выдают до 30 Вт. Общий бюджет PoE на все порты — 300 Вт.

Зачем коммутатору два входа питания?

Для резервирования. Если один источник откажет, коммутатор продолжит работу от второго — производитель заявляет горячий резерв по питанию.

Входит ли блок питания в комплект?

Нет, эта модель поставляется без блока питания. В серии есть исполнения KIT, где источник питания входит в комплект.
