Hikvision DS-3E1310P-EI/M Коммутатор 8-портовый PoE, управление через Hik-Partner Pro

Что это за коммутатор

PoE-коммутатор передаёт по одному кабелю витой пары и данные, и питание. IP-камеры, точки доступа и другие PoE-устройства подключаются к нему без отдельных блоков питания и розеток у места установки. В отличие от неуправляемых моделей, у DS-3E1310P-EI/M есть веб-интерфейс, VLAN, диагностика кабеля и удалённое управление.

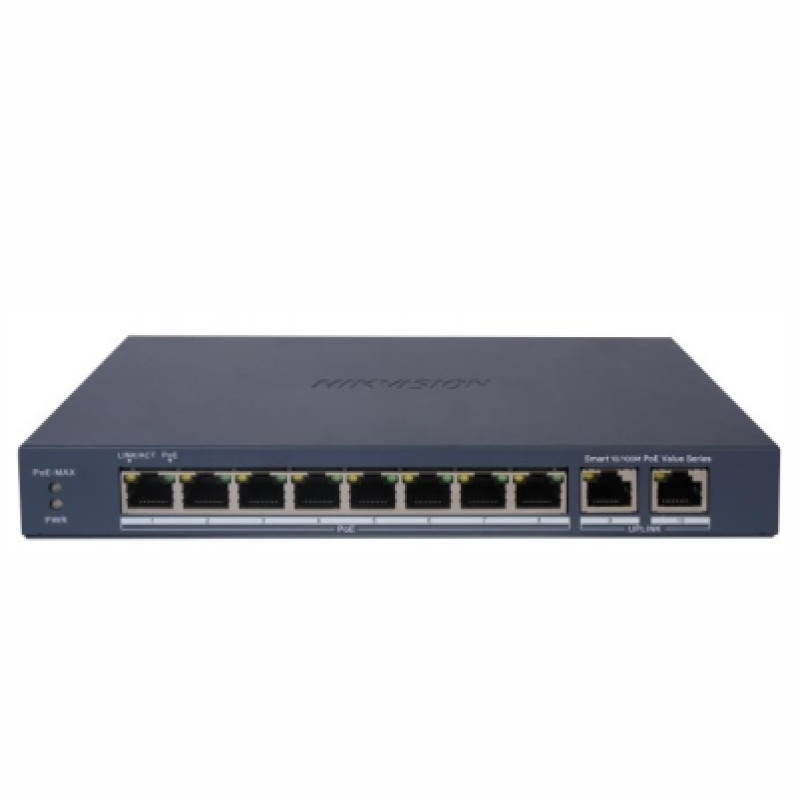

У коммутатора 8 портов RJ45 10/100 Мбит/с с питанием PoE по стандартам IEEE 802.3af и 802.3at и 2 гигабитных порта RJ45 для подключения к регистратору или сети верхнего уровня. На один порт приходится до 30 Вт, общий бюджет PoE — 60 Вт. Корпус металлический, коммутатор ставят на стол или вешают на стену.

Как работает

Камеры подключаются к портам 1–8 и получают питание по контактам 1/2 и 3/6 (схема End-span). Трафик с камер коммутатор передаёт на аплинк со скоростью 1 Гбит/с. Коммутационная способность — 5,6 Гбит/с, скорость пересылки — 4,17 Mpps.

• Расширенный режим. Порты 1–8 работают на линиях до 300 м. Фактическое расстояние зависит от модели камеры и состояния кабеля.
• PoE Watchdog. Коммутатор сам обнаруживает камеры, которые перестали отвечать, и перезапускает их по питанию.
• Изоляция портов. Порты изолированной группы не обмениваются трафиком друг с другом, но могут взаимодействовать с портами вне группы. Это повышает безопасность сети.
• VLAN и защита от петель. IEEE 802.1Q, до 4094 VLAN, режимы trunk и access. STP (802.1D) и RSTP (802.1w) поддерживаются, по умолчанию выключены.
• Hik-Partner Pro. Активация в один клик и удалённый контроль: скорость и загрузка портов, потребление PoE, топология, тревоги, перезапуск портов и устройства, включение расширенного режима, удалённое обновление.
• Обслуживание. Веб-интерфейс, DHCP-клиент (включён по умолчанию), фиксированный адрес Super IP 10.180.190.200 для прямого доступа, SNMP v1/v2c, LLDP, зеркалирование портов, управление из HikCentral Pro.

Основные характеристики

Характеристики — по данным производителя. Дальность в расширенном режиме зависит от модели камеры и состояния кабеля.

Где применяется

Видеонаблюдение в магазинах, офисах, кафе, частных домах, подъездах и на небольших складах, где до 8 IP-камер или точек доступа нужно запитать от одного устройства. Рабочая температура от 0 до +40 °C — коммутатор ставят в отапливаемом помещении: в серверной, щитовой или в шкафу на стене.

Совместимость

К портам PoE подключают IP-камеры и точки доступа Wi-Fi с питанием по IEEE 802.3af или 802.3at. Гигабитные аплинки соединяют коммутатор с видеорегистратором, роутером или вышестоящим коммутатором. Для удалённого обслуживания объектов монтажной организацией коммутатор добавляют в Hik-Partner Pro, в крупной системе — в HikCentral Pro.

Как подобрать

• Бюджет PoE. Сложите паспортную мощность всех подключаемых устройств: сумма не должна превышать 60 Вт, а одно устройство — 30 Вт.
• Количество портов. Под питание — 8 портов. Если устройств больше или бюджета не хватает, берут модель с большим числом портов.
• Длина линий. Для камер на удалении до 300 м включают расширенный режим на нужных портах.
• Скорость. Порты 100 Мбит/с рассчитаны на камеры и точки доступа, а поток от всех камер уходит к регистратору по гигабитному аплинку.
• Место установки. Нужен сухой тёплый шкаф или помещение: коммутатор работает при 0…+40 °C и влажности до 95 % без конденсата.

Модели с другим числом портов и бюджетом питания — в разделе PoE-коммутаторы.

Покупка и установка в Казахстане

Актуальная цена DS-3E1310P-EI/M — в карточке товара. Рассчитаем бюджет PoE под ваши камеры, подберём регистратор и шкаф, доставим оборудование из Караганды в Астану, Алматы, Шымкент и другие города и настроим сеть видеонаблюдения. Контакты XCOMNS.

Часто задаваемые вопросы

Сколько камер можно подключить?

До 8 устройств с питанием PoE. Ограничение — суммарный бюджет 60 Вт и не более 30 Вт на порт.

На какое расстояние можно проложить кабель до камеры?

В обычном режиме — до 100 м, как для любой линии Ethernet. В расширенном режиме порты 1–8 работают на линиях до 300 м, но фактическая дальность зависит от камеры и кабеля.

Как зайти в настройки коммутатора?

По умолчанию коммутатор получает адрес от DHCP-сервера. Для прямого подключения есть фиксированный адрес Super IP 10.180.190.200, дальше настройка идёт через веб-интерфейс. Удалённо коммутатором управляют через Hik-Partner Pro.
