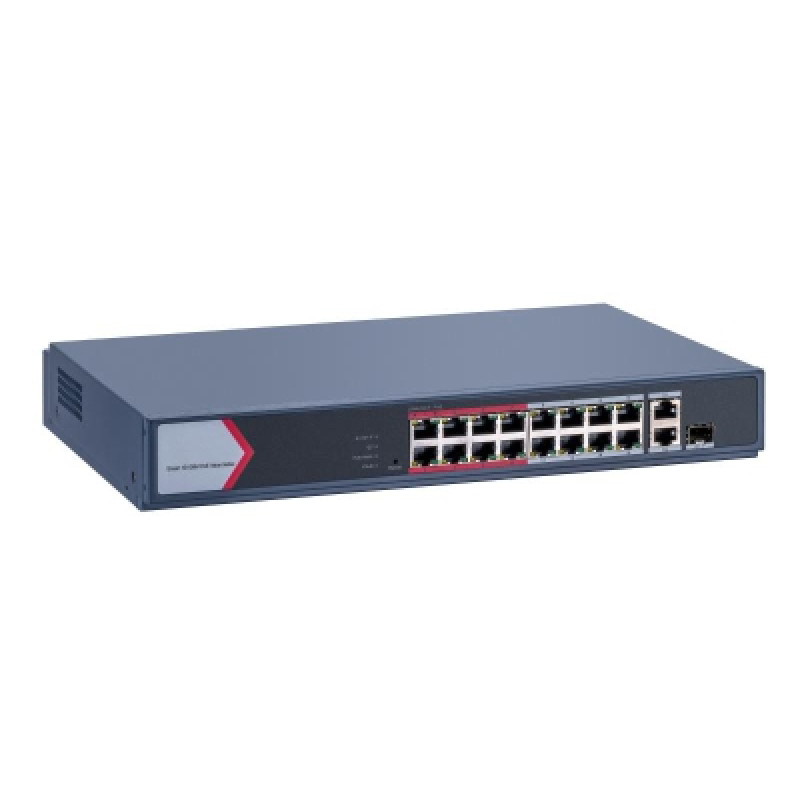

Hikvision DS-3E1318P-EI/M Коммутатор 16-портовый PoE, управление через Hik-Partner Pro

Что это за коммутатор

Коммутатор рассчитан на узел видеонаблюдения среднего размера: 16 камер с питанием по PoE плюс гигабитное подключение к регистратору и сети объекта. Корпус металлический, формата 1U, для установки в стойку.

Отличительная функция серии DS-3E1318P-EI — приоритетные порты. Порты 1–8 работают как VIP: когда полосы пропускания не хватает, их данные коммутатор пересылает в первую очередь. На них подключают камеры, изображение с которых терять нельзя, — въезд, кассы, периметр. Остальные функции для видеонаблюдения тоже на месте: перезапуск зависших камер, передача на 300 м, изоляция портов.

Как работает

У коммутатора два режима работы: стандартный (по умолчанию) и расширенный. Кадры он пересылает с промежуточным хранением, порты RJ45 работают в полном дуплексе и автоматически определяют тип кабеля (MDI/MDIX).

• Порты 1–16 с PoE — стандарты 802.3af и 802.3at, до 30 Вт на порт. В расширенном режиме линия до камеры может достигать 300 м; производитель оговаривает зависимость от модели камеры и кабеля.
• PoE Watchdog — на всех 16 портах: камера, которая не отвечает, перезапускается автоматически.
• Сетевые функции — VLAN 802.1Q до 4094, Trunk и Access, изоляция портов 1–16, статическая агрегация (1 группа), STP и RSTP.
• Управление и сервис — веб-интерфейс, HikCentral Pro, Hik-Partner Pro. Удалённое обновление, сброс к заводским настройкам, журналы, импорт и экспорт конфигурации, синхронизация времени.
• Диагностика — обнаружение обрыва и короткого замыкания в кабеле с измерением длины, LLDP, зеркалирование портов.

Основные характеристики

Характеристики — по спецификации производителя для серии DS-3E1318P-EI. Бюджет PoE, максимальная потребляемая мощность, габариты и вес исполнения /M в документации производителя указаны по-разному, поэтому в таблицу не включены — уточните их у менеджера.

Где применяется

Супермаркеты и торговые галереи, автомойки и СТО, общежития, небольшие производственные площадки и склады, многоквартирные дома с камерами в подъездах и во дворе. Приоритетные порты полезны там, где часть камер важнее остальных: кассовая зона, въездные ворота, склад ценностей. Коммутатор ставят в шкаф в отапливаемом помещении — рабочий диапазон от 0 до +45 °C.

Совместимость

К портам 1–16 подключаются IP-камеры и другие PoE-устройства 802.3af/at. Комбо-порт принимает медный кабель или оптический SFP-модуль — это удобно, если регистратор или серверная далеко. Для размещения понадобится стойка или шкаф из раздела серверные шкафы и стойки.

Как подобрать

• Распределите камеры по портам. Ключевые камеры подключайте к портам 1–8 — при нехватке полосы их трафик идёт первым.
• Проверьте питание. До 30 Вт на порт, но общий бюджет PoE для этого исполнения уточните у менеджера до расчёта системы.
• Оцените скорость портов. Порты камер — 100 Мбит/с. Для устройств, которым нужен гигабит на каждом порту, подберите гигабитную модель.
• Предусмотрите оптику. Если трасса до регистратора длинная, используйте комбо-порт с SFP-модулем.

Сравнить с другими моделями можно в разделе PoE-коммутаторы.

Покупка и установка в Казахстане

Цена DS-3E1318P-EI/M указана в карточке товара. Спроектируем систему на 16 камер, укомплектуем шкаф и доставим оборудование из Караганды в Астану, Алматы, Шымкент и другие города. Монтаж, настройка VLAN и подключение к Hik-Partner Pro — силами наших инженеров. Обсудить проект.

Часто задаваемые вопросы

Что дают приоритетные порты 1–8?

Когда полосы пропускания не хватает, данные с этих портов пересылаются в первую очередь. Туда подключают камеры, запись с которых особенно важна.

Можно ли подключить коммутатор к серверной по оптике?

Да, среди гигабитных аплинков есть комбо-порт: в него ставят SFP-модуль и подключают оптический кабель.

Как управлять коммутатором удалённо?

Через Hik-Partner Pro: активация в один клик, просмотр скорости и загрузки портов, потребления PoE, топологии и тревог, перезапуск портов и удалённое обновление. На объекте доступен веб-интерфейс и подключение к HikCentral Pro.
