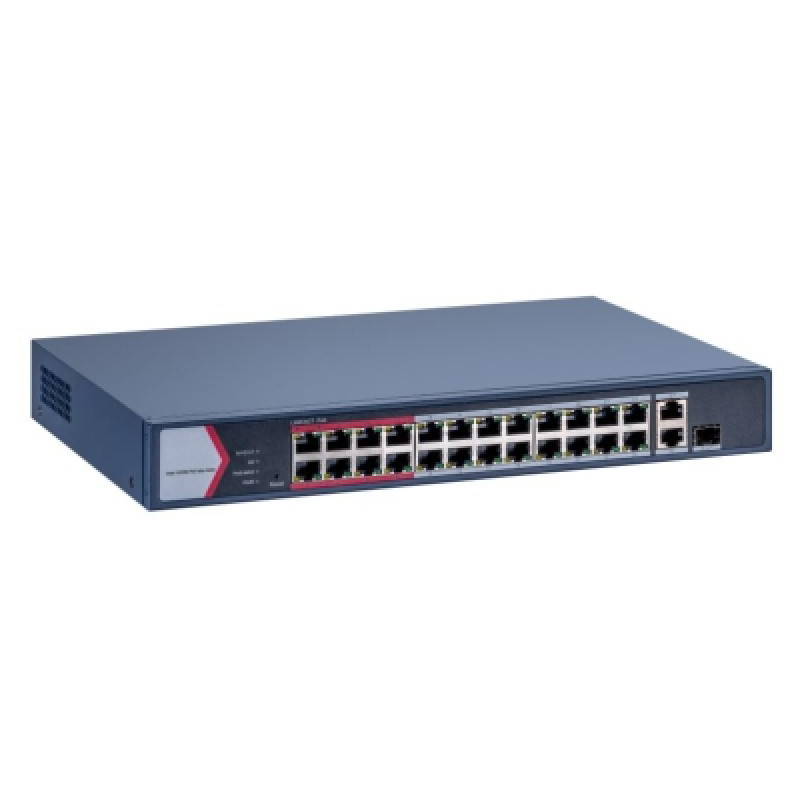

Hikvision DS-3E1326P-EI/M Коммутатор 24-портовый PoE, управление через Hik-Partner Pro

Что это за коммутатор

PoE-коммутатор передаёт по одному кабелю витой пары и данные, и питание. Камере или точке доступа не нужен отдельный блок питания у места установки — достаточно протянуть кабель от шкафа. DS-3E1326P-EI/M работает на уровне доступа: к нему подключаются конечные устройства, а гигабитные порты связывают его с остальной сетью.

Все 24 порта RJ45 выдают PoE по стандартам IEEE 802.3af и 802.3at — до 30 Вт на порт при общем бюджете 230 Вт. Для аплинка есть отдельный гигабитный порт RJ45 и комбо-порт, в котором используется либо медный разъём, либо оптический SFP. Корпус металлический, стоечный, высотой 1U. Уровень модели — Smart, управление — через облачный сервис Hik-Partner Pro.

Как работает

Коммутатор пересылает кадры по схеме с промежуточным хранением (store-and-forward): кадр сначала целиком принимается в буфер и проверяется, и только потом уходит в нужный порт. Таблица MAC-адресов рассчитана на 16 000 записей, буферная память — 4 Мбит.

• Питание PoE. Порты 1–24 отдают до 30 Вт каждый, но в сумме не больше 230 Вт. Поддерживаются схемы подачи питания End-span (контакты 1/2 и 3/6) и Mid-span (4/5 и 7/8).
• PoE Watchdog. Работает на всех 24 портах: если подключённое устройство зависло и перестало отвечать, коммутатор перезапускает его, снимая и снова подавая питание на порт.
• Приоритет и настройка портов. Порты 1–8 можно сделать высокоприоритетными. Для портов настраиваются скорость передачи и управление потоком, режим работы — стандартный (по умолчанию) или расширенный.
• Агрегация аплинков. Гигабитные порты G1 и G2 объединяются статической агрегацией в один логический канал.
• Обслуживание. Удалённое обновление, восстановление заводских параметров, просмотр журналов и базовая настройка сетевых параметров.

Основные характеристики

Характеристики — по данным производителя. Коммутационная способность и скорость пересылки пакетов в документации указаны по-разному — уточните у менеджера.

Где применяется

Видеонаблюдение в офисах, магазинах, на складах, парковках и в жилых комплексах — везде, где камеры разнесены по объекту и тянуть к каждой отдельную линию питания неудобно. Рабочая температура — от 0 до +45 °C, поэтому коммутатор размещают в шкафу внутри отапливаемого помещения.

Совместимость

К PoE-портам подключаются IP-камеры, точки доступа Wi-Fi и другие устройства стандартов 802.3af/at. Для оптического аплинка в комбо-порт ставят гигабитный SFP-модуль. Стоечный корпус 1U монтируется в серверный шкаф рядом с регистратором и другим сетевым оборудованием.

Как подобрать

• Бюджет PoE. Сложите паспортное потребление всех устройств и сравните с 230 Вт. Если нагрузить все 24 порта устройствами, которые берут около 30 Вт, бюджета не хватит.
• Скорость абонентских портов. Порты для камер работают на 10/100 Мбит/с, а общий поток уходит к регистратору или в сеть через гигабитный аплинк.
• Удалённость шкафа. Если коммутатор стоит далеко от серверной, задействуйте комбо-порт с SFP-модулем и оптическую линию.
• Место установки. Нижняя граница рабочей температуры — 0 °C: неотапливаемый склад или уличный шкаф без обогрева для этой модели не подходят.
• Обслуживание на расстоянии. Удалённое обновление и просмотр журналов сокращают выезды на объект, управление ведётся через Hik-Partner Pro.

Другие модели — в разделе PoE-коммутаторы. XCOMNS — официальный партнёр Hikvision в Казахстане.

Покупка и установка в Казахстане

Актуальная цена DS-3E1326P-EI/M — в карточке товара. По списку камер рассчитаем бюджет PoE и соберём комплект: коммутатор, SFP-модули, шкаф и кабель. Отправляем из Караганды в Астану, Алматы, Шымкент и другие города, монтируем и настраиваем сеть на объекте. Написать менеджеру.

Часто задаваемые вопросы

Сколько камер можно подключить к коммутатору?

Портов PoE — 24, на каждый до 30 Вт. Итоговое число ограничивает общий бюджет 230 Вт: суммарное потребление камер не должно его превышать.

Можно ли подключить коммутатор к сети по оптике?

Да, комбо-порт принимает SFP-модуль на 1 Гбит/с. Второй гигабитный порт RJ45 при этом остаётся свободным для медного подключения.

Зачем нужен PoE Watchdog?

Функция следит за устройствами на портах 1–24. Если камера зависла, коммутатор перезапускает её по питанию, и ехать на объект, чтобы переподключить кабель, не нужно.
