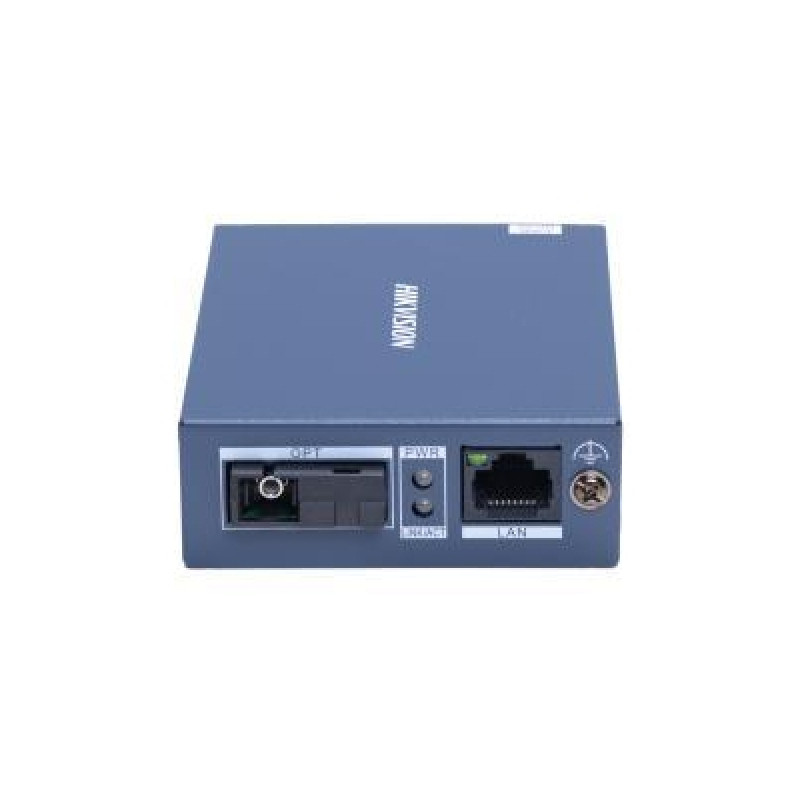

DS-3D01R-A(B)

Что это за медиаконвертер

Медиаконвертер переводит сигнал из медной витой пары в оптическое волокно и обратно. Его применяют, когда удалённый узел сети стоит слишком далеко для медного кабеля: оптическая линия тянется на километры и не боится электромагнитных помех. Конвертеры всегда работают парой — по одному на каждом конце волокна.

DS-3D01R-A(B) использует одно волокно и для передачи, и для приёма: передаёт на длине волны 1550 нм, принимает на 1310 нм (спектральное уплотнение WDM). Поэтому на втором конце линии ставят конвертер с обратной парой длин волн — передача 1310 нм, приём 1550 нм. У модели один медный порт RJ45 и один оптический SC, оба на 100 Мбит/с.

Как работает

Конвертер не требует настройки: после подключения кабелей и питания он сразу пересылает кадры Ethernet между медным и оптическим портом.

• Оптика. Разъём SC под одномодовое волокно, дальность до 20 км. Мощность передатчика — от −14 до −7 дБм, чувствительность приёмника — −32 дБм.
• Медный порт. RJ45 на 100 Мбит/с — к нему подключают коммутатор, IP-камеру или видеорегистратор.
• Производительность. Коммутационная способность 0,4 Гбит/с, скорость пересылки 0,3 млн пакетов в секунду.
• Питание. 5 В DC, 0,6 А; потребление до 3 Вт, в простое — 2 Вт.
• Защита. Грозозащита 4 кВ и металлический корпус, который лучше отводит тепло.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Камеры на дальних участках периметра, шлагбаумы и КПП на въезде в предприятие, связь между цехами и административным корпусом, насосные и трансформаторные подстанции с отдельной сетью. Степень защиты корпуса производитель не указывает, поэтому конвертер размещают в помещении или в телекоммуникационном шкафу.

Совместимость

Медный порт соединяют с коммутатором или сразу с сетевым устройством на 100 Мбит/с. Для оптической части нужен одномодовый кабель с коннектором SC. Ответный конвертер на другом конце линии должен передавать на 1310 нм и принимать на 1550 нм. Для размещения в узле связи подойдут телекоммуникационные шкафы.

Как подобрать

• Скорость канала. Порты рассчитаны на 100 Мбит/с. Если по линии пойдёт больший поток, например от группы камер высокого разрешения, нужен гигабитный конвертер.
• Пара длин волн. Сторона с этим приёмником передаёт на 1550 нм. Вторую сторону подбирают с передачей на 1310 нм и той же скоростью порта.
• Длина трассы. Паспортная дальность — 20 км по одномодовому волокну, этого хватает для связи между удалёнными площадками одного предприятия.
• Температура в шкафу. Рабочий диапазон начинается с −20 °C. Если уличный шкаф зимой промерзает сильнее, предусмотрите в нём обогрев.

Оптические модули и другие устройства для волоконных линий — в разделе SFP-модули.

Покупка и установка в Казахстане

Актуальная цена DS-3D01R-A(B) — в карточке товара. Подберём ответный конвертер под длины волн, отправим оборудование из Караганды в Астану, Алматы, Шымкент и другие города, проложим и подключим оптическую линию. Обсудить проект.

Часто задаваемые вопросы

Сколько конвертеров нужно на одну линию?

Два — по одному на каждом конце волокна. DS-3D01R-A(B) передаёт на 1550 нм и принимает на 1310 нм, ответное устройство должно работать наоборот.

Нужно ли настраивать медиаконвертер?

Нет. Производитель заявляет режим plug-and-play: подключите оптику, витую пару и питание 5 В, и данные пойдут без настройки.
