Нет в наличии
14 877 ₸
- Краткое описание

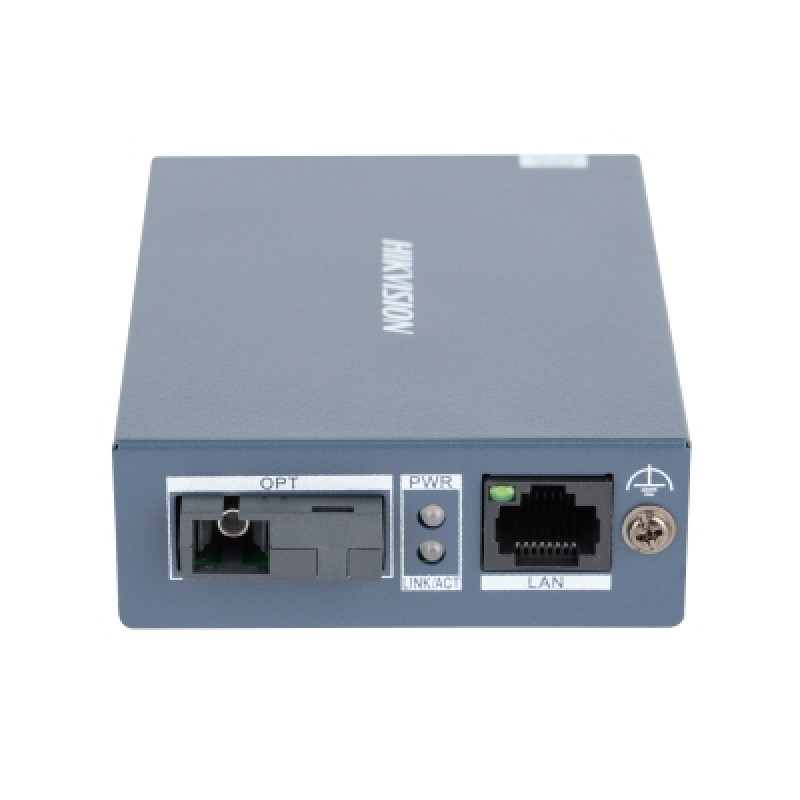

Hikvision DS-3D501R-A — гигабитный оптический медиаконвертер-приёмник: переводит Ethernet из витой пары в канал 1000 Мбит/с по одному одномодовому волокну длиной до 20 км.
Что это за медиаконвертер
Когда сеть видеонаблюдения или СКУД охватывает несколько зданий, расстояние между узлами быстро превышает возможности медного кабеля. Тогда в линию ставят оптическую вставку из двух медиаконвертеров: каждый принимает Ethernet из витой пары и отправляет его по волокну на противоположный конец.
DS-3D501R-A рассчитан на гигабитные линии. Медный порт RJ45 работает на 10/100/1000 Мбит/с, оптический порт SC — на 1000 Мбит/с. В волокно устройство излучает на 1550 нм, а принимает на 1310 нм. Обе длины волн идут по одной жиле, так что на трассе достаточно одного волокна вместо двух.
Как работает
Настраивать устройство не нужно: производитель заявляет режим plug-and-play, кадры пересылаются между портами сразу после включения.
- Оптическая часть — передатчик мощностью от −9 до −3 дБм, чувствительность приёмника −24 дБм, дальность до 20 км по одномодовому волокну.
- Пропускная способность — коммутационная способность 4 Гбит/с и пересылка 2,98 млн пакетов в секунду.
- Энергопотребление — питание 5 В DC при токе 0,6 А, максимум 3 Вт, в простое 1,5 Вт.
- Стойкость к помехам — грозозащита 4 кВ, металлический корпус с улучшенным отводом тепла.
Основные характеристики
| Тип | Гигабитный оптический медиаконвертер-приёмник |
|---|---|
| Интерфейсы | 1 × RJ45 10/100/1000 Мбит/с, 1 × SC 1000 Мбит/с |
| Максимальная дальность | 20 км |
| Волокно | одномодовое, двунаправленная передача по одному волокну |
| Передача / приём | 1550 нм / 1310 нм |
| Выходная оптическая мощность | от −9 до −3 дБм |
| Чувствительность | −24 дБм |
| Коммутационная способность | 4 Гбит/с |
| Пересылка пакетов | 2,98 млн пакетов/с |
| Электропитание | 5 В DC, 0,6 А |
| Мощность | максимум 3 Вт, в простое 1,5 Вт |
| Защита от перенапряжения | 4 кВ |
| Материал корпуса | металл |
| Монтаж | настольный |
| Температура эксплуатации | от −20 до +60 °C |
| Температура хранения | от −40 до +85 °C |
| Относительная влажность | 5–95 %, без конденсата |
| Размеры (Ш × В × Г) | 71,6 × 26,1 × 94,1 мм |
| Масса нетто / в упаковке | 0,13 / 0,23 кг |
| Соответствие стандартам | CE-EMC, CB, REACH |
Характеристики — по данным производителя.
Где применяется
Магистраль между постом охраны и серверной, связь складских корпусов логистического центра, выносные площадки промышленных предприятий в пределах 20 км от основного узла. Гигабитный канал выбирают, когда по одной оптической линии идёт видео от большого числа камер. Степень защиты корпуса не заявлена, поэтому место установки — помещение или закрытый шкаф.
Совместимость
К медному порту подключают PoE-коммутатор удалённой площадки или основной коммутатор в серверной. На противоположной стороне нужен гигабитный конвертер с оптическим портом SC, который передаёт на 1310 нм и принимает на 1550 нм. Сами конвертеры удобно разместить на полке в серверном шкафу.
Как подобрать
- Скорость на оптике. Оптический порт работает только на 1000 Мбит/с, значит, ответный конвертер тоже должен быть гигабитным.
- Медная сторона. Порт RJ45 поддерживает 10, 100 и 1000 Мбит/с, так что к нему можно подключить и старый коммутатор на 100 Мбит/с.
- Длины волн. Этот конвертер излучает на 1550 нм. Если перепутать пару и поставить на оба конца одинаковые устройства, связь не установится.
- Климат. Эксплуатация допускается при температуре от −20 до +60 °C и влажности до 95 % без конденсата. В неотапливаемом уличном шкафу позаботьтесь об обогреве.
Другие устройства для оптических линий — в разделе SFP-модули. Оборудование поставляет XCOMNS — официальный партнёр Hikvision в Казахстане.
Покупка и установка в Казахстане
Актуальная цена DS-3D501R-A указана в карточке. Соберём комплект из пары конвертеров, оптического кабеля и шкафа, доставим его из Караганды в Астану, Алматы, Шымкент или другой город и выполним монтаж линии. Написать нам.
Часто задаваемые вопросы
Какой конвертер ставить на другом конце линии?
Гигабитный, с оптическим портом SC, передачей на 1310 нм и приёмом на 1550 нм — то есть с обратной парой длин волн по отношению к DS-3D501R-A.
Можно ли подключить устройство на 100 Мбит/с?
К медному порту — да, он поддерживает 10/100/1000 Мбит/с. Оптический канал при этом остаётся гигабитным.
На какое расстояние передаётся сигнал?
До 20 км по одномодовому волокну. Для этого на трассе нужна всего одна жила: передача и приём разделены по длинам волн.
