DS-3WF5000-SI-5ACG/2P

Что это за радиомост

Радиомост заменяет кабель там, где его дорого или невозможно проложить: через дорогу, реку, промзону или чужую территорию. Два устройства направлены антеннами друг на друга и образуют сетевой канал Ethernet: с одной стороны подключают коммутатор с регистратором, с другой — камеры или удалённый сегмент сети. В отличие от обычной точки доступа Wi-Fi, радиомост работает узким лучом и рассчитан на связь «точка — точка» или «точка — многоточка», а не на подключение телефонов и ноутбуков.

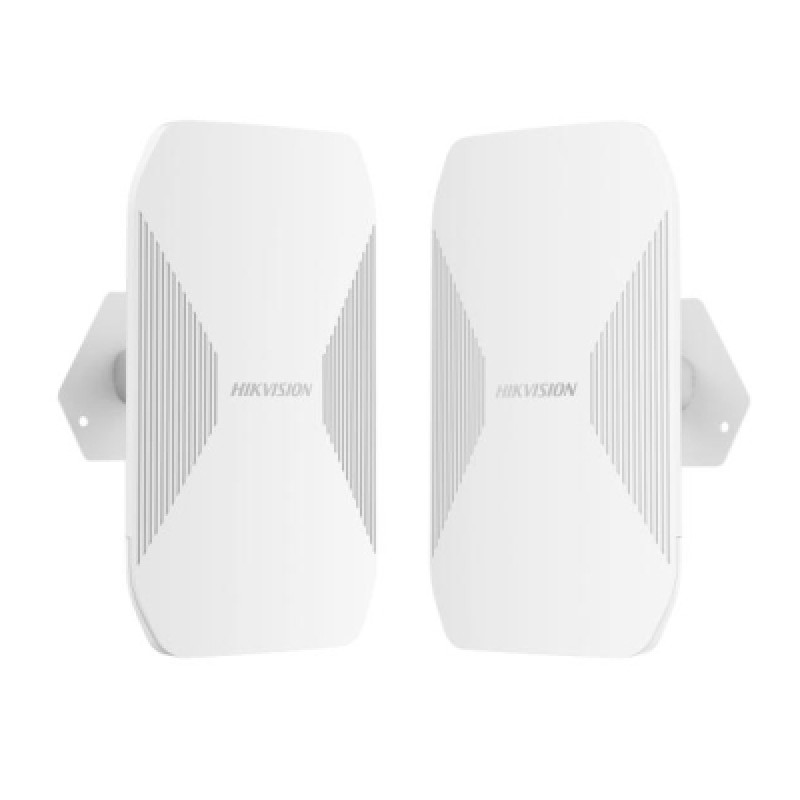

DS-3WF5000-SI-5ACG/2P поставляется парой: в коробке два моста, два PoE-адаптера 48 В и крепёж для обоих. Мосты работают по IEEE 802.11ac в диапазоне 5 ГГц со скоростью радиоинтерфейса до 867 Мбит/с. Встроенная антенна 2 × 2 MIMO с усилением 16 дБи, корпус IP55 рассчитан на уличный монтаж на стену или столб.

Как работает

Одно устройство пары выступает точкой доступа (AP), второе — абонентским устройством (CPE). Комплект поддерживает Plug and Play, а наводить антенны помогает шарнирный кронштейн и индикатор уровня сигнала. Диаграмма направленности шириной 32° по горизонтали и 17° по вертикали собирает энергию в сторону ответного моста — за счёт этого связь держится на километрах.

• Питание. Мост получает 48 В по PoE от адаптера из комплекта или 12–24 В постоянного тока. Потребление — 3,5 Вт в типовом режиме и до 7,7 Вт максимум.
• PoE для камер. У CPE порты LAN2 и LAN3 выдают PoE по IEEE 802.3af, поэтому камеры у дальнего моста запитываются прямо от него. Бюджет PoE — 40 Вт, длина линии — до 100 м.
• Скорость на дистанции. В режиме «точка — точка» с каналом 80 МГц производитель указывает 290 Мбит/с на 1 км, 270 Мбит/с на 3 км и 250 Мбит/с на 5 км. В режиме «точка — многоточка» к одной точке доступа подключают до 8 абонентских устройств, скорость — 150 Мбит/с на 5 км.
• Радиоканал. Ширина канала 20, 40 или 80 МГц, выбор канала автоматический или ручной. Поддерживаются DFS (динамический выбор частоты) и TPC (регулировка мощности передатчика).
• Защита. Шифрование WPA2-PSK и скрытие имени сети (SSID).
• Управление. Веб-интерфейс, iVMS-4200, HCP и Hik-Partner Pro. В Hik-Partner Pro доступны активация в один клик, топология, уровень сигнала и шума по каждому CPE, юстировка моста, сканирование спектра и управление PoE-выходами.

Основные характеристики

Характеристики — по данным производителя. Мощность передатчика может отличаться в зависимости от местных требований к радиоустройствам; реальная скорость зависит от прямой видимости и помех на трассе.

Где применяется

Видеонаблюдение на удалённых участках: периметр предприятия, карьер, стоянка техники, насосная станция, въезд в коттеджный посёлок. Связь между зданиями, когда тянуть оптику через дорогу или чужой участок нельзя. Корпус IP55 защищён от пыли и струй воды, рабочий диапазон — от −30 до +65 °C, поэтому мосты ставят прямо на фасаде или мачте.

Совместимость

Мост передаёт трафик Ethernet. На стороне точки доступа его подключают к коммутатору локальной сети, на стороне CPE — к IP-камерам. Двух PoE-выходов абонентского моста хватает на две камеры; если камер больше, у дальнего моста ставят PoE-коммутатор. Мосты видны в iVMS-4200 и Hik-Partner Pro вместе с остальным оборудованием Hikvision на объекте.

Как подобрать

• Поток видео. Сложите битрейты всех камер за мостом и сравните с пропускной способностью на вашей дистанции: 290 Мбит/с на 1 км, 250 Мбит/с на 5 км. Оставьте запас на помехи.
• Прямая видимость. Луч шириной 17° по вертикали требует свободной линии между мостами. Деревья, крыши и рельеф на трассе снижают скорость, поэтому высоту мачты выбирают с запасом.
• Схема сети. Для одной удалённой точки хватает этого комплекта. Если объектов несколько, к точке доступа подключают до 8 абонентских мостов — производитель указывает для такого режима 150 Мбит/с на 5 км.
• Климат. Нижняя граница −30 °C покрывает обычную зиму в Караганде и Астане. Ниже этой отметки производитель работу не нормирует.
• Питание. PoE-адаптер из комплекта ставят в помещении или шкафу, кабель от него до моста — не длиннее 100 м.

Другие комплекты — в разделе Wi-Fi радиомосты и точки доступа.

Покупка и установка в Казахстане

Актуальная цена комплекта DS-3WF5000-SI-5ACG/2P — в карточке товара. Отправляем из Караганды в Астану, Алматы, Шымкент и другие города. Поможем оценить трассу, подберём мачты и коммутаторы, смонтируем и отъюстируем мосты. Обсудить проект.

Часто задаваемые вопросы

Сколько камер можно передать через мост на 5 км?

Производитель указывает 250 Мбит/с на 5 км в режиме «точка — точка» с каналом 80 МГц. Число камер зависит от их битрейта: сложите потоки и оставьте запас.

Работают ли мосты зимой на улице?

Рабочая температура — от −30 до +65 °C, влажность — до 95 % без конденсата, корпус IP55. Если на объекте зимой бывает холоднее −30 °C, это выход за рабочий диапазон — учитывайте его при проектировании.

Что входит в комплект?

Два моста, два PoE-адаптера 48 В с кабелями питания, монтажные кронштейны с шарнирами, хомуты и винты. Витую пару до мостов подбирают отдельно.

Можно ли связать больше двух точек?

Да, режим «точка — многоточка» поддерживает до 8 абонентских устройств на одну точку доступа. Дополнительные мосты заказывают отдельно.
