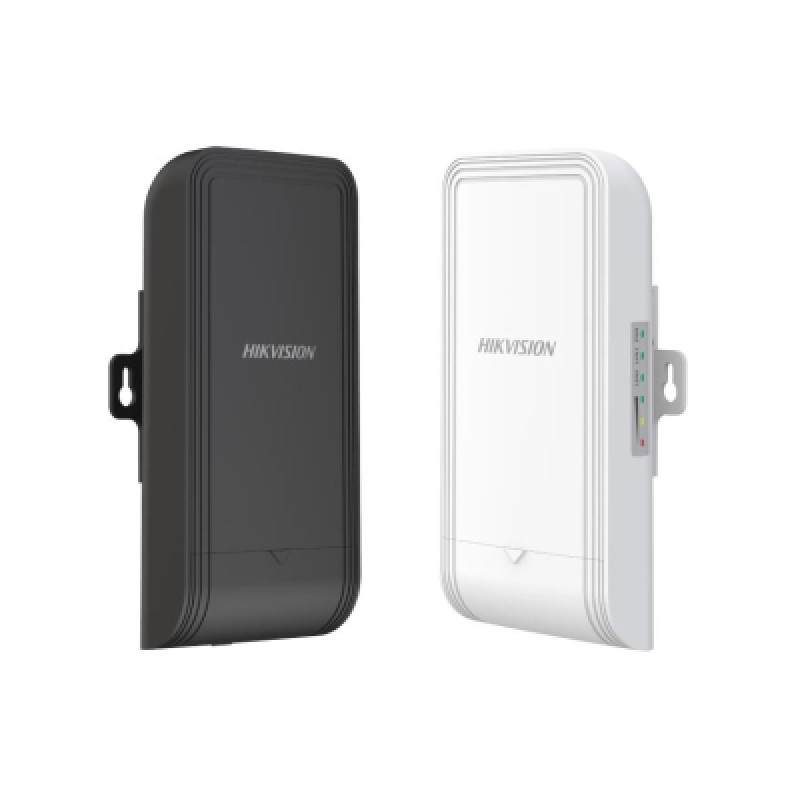

DS-3WF500T-EI-2N/P

Что это за радиомост

Серию производитель называет Elevator Wireless Bridge — радиомост для лифтов. Камера в лифте едет вместе с кабиной, и протянуть к ней отдельный сетевой кабель сложно. Пара мостов заменяет этот участок: один мост связан с камерой, второй — с сетью здания, между ними работает радиоканал.

DS-3WF500T-EI-2N/P использует диапазон 2,4 ГГц и стандарт IEEE 802.11b/g/n. Скорость радиоинтерфейса — до 300 Мбит/с, дальность — до 500 м. Встроенная антенна 2 × 2 MIMO с усилением 7 дБи имеет широкий луч — 60° по горизонтали и 50° по вертикали, такой мост проще навести, чем узконаправленный. Корпуса компактные: 90,8 × 187,87 × 57,87 мм и 0,26 кг каждый, степень защиты IP55.

Как работает

Мосты поставляются парой с поддержкой Plug and Play. Одно устройство работает точкой доступа (AP), второе — абонентским устройством (CPE). IP-камеру подключают к CPE, её поток по радио уходит на AP, а оттуда — в коммутатор и на регистратор.

• Питание моста — 48 В по PoE. В комплекте два блока питания PoE с сетевыми шнурами. Потребление — 2,43 Вт в типовом режиме, до 3,4 Вт максимум.
• Питание камеры — порт LAN2 у CPE выдаёт PoE 802.3af. Бюджет — 10 Вт, длина линии — до 100 м.
• Порты — 2 × RJ45 10/100 Мбит/с на каждом мосту.
• Скорость — в режиме «точка — точка» с каналом 40 МГц 80 Мбит/с на 0,2 км и 40 Мбит/с на 0,5 км. Ширина канала выбирается из 10, 20 или 40 МГц.
• Безопасность и сервис — WPA2-PSK, скрытый SSID, NTP, SADP, веб-управление по HTTP/HTTPS, SSH. Мосты настраивают через веб-интерфейс, iVMS-4200, HCP или Hik-Partner Pro — там же есть юстировка, сканирование спектра и управление PoE-выходом.

Основные характеристики

Характеристики — по данным производителя. Допустимая мощность передатчика зависит от местных требований к радиоустройствам.

Где применяется

Лифты жилых комплексов, бизнес-центров, гостиниц и больниц, где нужна камера в кабине. Кроме лифтов — короткие радиоканалы до 500 м: камера на столбе во дворе, соседний корпус, въезд на парковку. Производитель указывает наружное применение и крепление на столб, рабочий диапазон — от −30 до +60 °C.

Совместимость

Мосты прозрачно передают Ethernet. К абонентскому мосту подключают IP-камеру, к точке доступа — коммутатор сети здания. Точку доступа можно запитать от PoE-коммутатора стандарта 802.3af/at вместо блока из комплекта. Для мониторинга канала используют iVMS-4200 или Hik-Partner Pro.

Как подобрать

• Длина трассы. На 0,2 км производитель указывает 80 Мбит/с, на 0,5 км — 40 Мбит/с. Для высотного дома с длинной шахтой считайте по нижнему значению.
• Потребление камеры. Камера, которую питает CPE, должна укладываться в бюджет PoE 10 Вт. Модели с мощной ИК-подсветкой проверьте по паспорту.
• Эфир 2,4 ГГц. В многоквартирных домах этот диапазон занят домашним Wi-Fi. Канал 10 или 20 МГц уже, чем 40 МГц, и его проще разместить в загруженном эфире.
• Дистанции больше 500 м. Для таких трасс нужны мосты 5 ГГц с узконаправленными антеннами.

Все модели — в разделе радиомосты и точки доступа Wi-Fi.

Покупка и установка в Казахстане

Стоимость DS-3WF500T-EI-2N/P указана в карточке товара. Доставим комплект из Караганды в Астану, Алматы, Шымкент или другой город. Для лифтов подберём камеру под бюджет PoE, установим мосты и настроим запись на регистратор. Написать в XCOMNS.

Часто задаваемые вопросы

Подойдёт ли мост для лифта в многоэтажном доме?

Модель выпущена как лифтовой радиомост. Дальность — до 500 м; на 0,2 км скорость 80 Мбит/с, на 0,5 км — 40 Мбит/с.

Нужен ли камере отдельный блок питания?

Нет, если камера потребляет не больше 10 Вт: порт LAN2 абонентского моста выдаёт PoE 802.3af. Сам мост питается от блока PoE из комплекта.

Что в коробке?

Два моста, два блока питания PoE, два сетевых шнура, четыре крепёжные ленты и краткое руководство.
