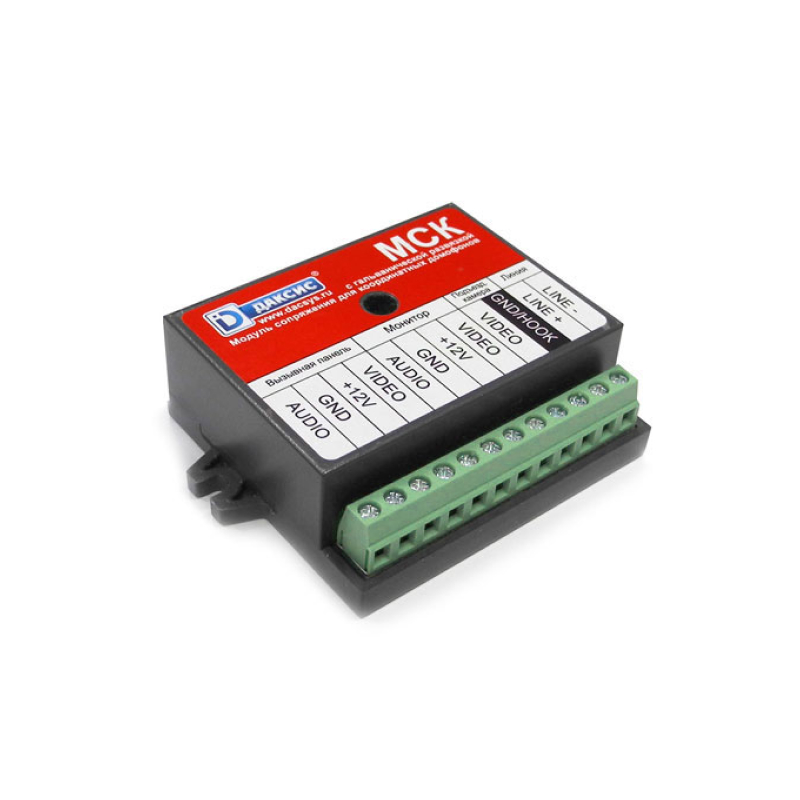

Даксис Модуль сопряжения МСК с гальванической развязкой

Что это за модуль сопряжения

Общеподъездный домофон с координатной адресацией абонентов рассчитан на свои квартирные трубки. Чтобы вместо трубки работал индивидуальный видеодомофон, между ним и подъездной линией ставят модуль сопряжения. МСК принимает вызов из линии общеподъездного домофона и передаёт его на видеодомофон. Ответ на вызов и открывание подъездной двери жилец выполняет стандартными функциями своего видеодомофона.

В названии модуля указана гальваническая развязка. Это значит, что соединяемые цепи не имеют прямого электрического контакта между собой, поэтому помехи и аварийные режимы одной стороны меньше передаются на другую.

Как работает

В координатной системе адрес квартиры задаётся сочетанием десятков и единиц. Модуль подключается к абонентской линии домофона и к вызывной панели, а на выходе отдаёт видеодомофону звук и изображение.

• Абонентская линия — положительный контакт (десятки) и отрицательный контакт (единицы) от домофона.
• Вызывная панель — контакты аудио- и видеосигнала от панели и её общий провод.
• Видеодомофон — аудио- и видеосигнал для видеодомофона и общий провод видеодомофона.
• Подъездная видеокамера — отдельный контакт видеосигнала от камеры и общий провод камеры/домофона.
• Сигнал HOOK — на платах версии 2d и новее. Перемычка J1 в положении 2-3 переводит контакт общего провода камеры/домофона под HOOK; по умолчанию он остаётся общим проводом.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Квартиры в многоквартирных домах, где подъезд оборудован координатным домофоном Визит, Цифрал или Элтис, а жилец ставит индивидуальный видеодомофон. Если у подъезда есть видеокамера, её сигнал заводят на модуль отдельным контактом и передают на видеодомофон.

Совместимость

Со стороны подъезда модуль работает с координатными домофонами Визит, Цифрал и Элтис и с подъездной видеокамерой. Со стороны квартиры — с индивидуальным видеодомофоном, которому модуль отдаёт аудио- и видеосигнал по отдельным контактам с общим проводом.

Как подобрать

• Система в подъезде. МСК рассчитан на координатную адресацию абонентов. До заказа уточните марку подъездного домофона: производитель называет Визит, Цифрал и Элтис.
• Входы видеодомофона. Проверьте, что квартирный монитор принимает аудио и видео раздельно, с общим проводом, — именно так модуль выдаёт сигналы.
• HOOK. Если видеодомофону нужен этот сигнал, требуется плата версии 2d или новее с перемычкой J1 в положении 2-3.
• Размер. В корпусе модуль занимает 57 × 66 × 23 мм, плата без корпуса — 52 × 61 × 15 мм.

Другие комплектующие — в разделе аксессуары и крепёж СКУД.

Покупка и установка в Казахстане

Актуальная цена модуля Даксис МСК — в карточке. Отправим модуль из Караганды в Астану, Алматы, Шымкент и другие города; при необходимости специалисты XCOMNS подключат видеодомофон к подъездной линии. Контакты XCOMNS.

Часто задаваемые вопросы

С какими подъездными домофонами работает МСК?

С домофонами Визит, Цифрал и Элтис, в которых используется координатная система адресации абонентов.

Можно ли выводить на видеодомофон изображение с подъездной камеры?

У модуля есть контакт для видеосигнала от подъездной видеокамеры и отдельный контакт видеосигнала для видеодомофона.

Как подключить сигнал HOOK?

Это возможно на платах версии 2d и новее: перемычку J1 ставят в положение 2-3. Тогда контакт, который по умолчанию служит общим проводом подъездной видеокамеры/домофона, используется для HOOK.
