DS-K7P03A

Что это за кнопка выхода

Кнопку выхода ставят на контролируемой стороне двери: человек выходит из помещения без карты и кода, а система доступа снимает блокировку замка. Бесконтактная модель не требует нажатия — достаточно поднести ладонь на 5–20 см. К панели никто не прикасается, поэтому такие кнопки выбирают для мест с большим потоком людей и повышенными требованиями к чистоте.

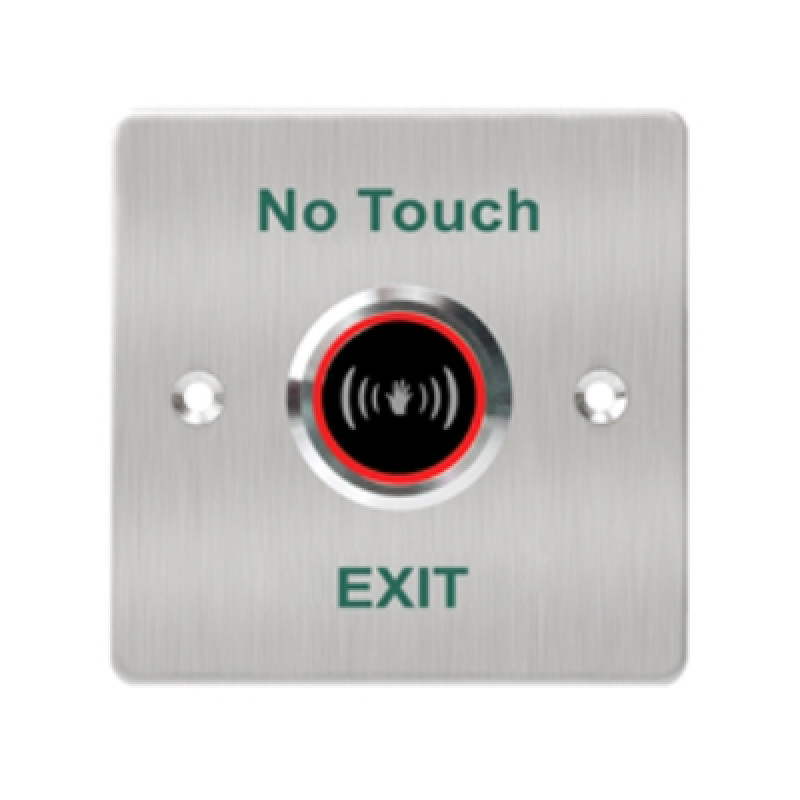

DS-K7P03A — квадратная модель 86 × 86 × 25 мм для встраиваемого монтажа: в полую дверную раму или в монтажную коробку. Лицевая панель — нержавеющая сталь. Светодиод показывает, что питание подано, и отображает события, а в темноте кнопка сама включает подсветку. Производитель сообщает, что кнопка прошла ресурсное испытание на 1 000 000 срабатываний.

Как работает

На кнопку подаётся питание 12–24 В DC. Когда датчик замечает руку, переключается выходной «сухой» контакт с клеммами NO, NC и COM. Этот сигнал принимает терминал или контроллер доступа и открывает дверь.

• Что подключается. Терминал СКУД, устройства управления доступом, замок, турникет или дверной звонок.
• Выбор контакта. Нормально разомкнутый (NO) или нормально замкнутый (NC) — под логику входа контроллера или схему замка.
• Индикация и подсветка. Светодиод состояния и автоматическая подсветка в тёмное время суток.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Выходы из офисов и переговорных, двери клиник и лабораторий, пищеблоки, серверные — помещения, куда входят по карте или лицу, а выходят свободно. Производитель относит кнопку к оборудованию для помещений, поэтому на уличную калитку её не ставят.

Совместимость

Контакт NO/NC/COM заводят на вход кнопки выхода терминала доступа или контроллера, в цепь электрозамка либо на турникет. Питание 12–24 В DC подводят от источника питания системы доступа.

Как подобрать

• Место под корпус. Квадрат 86 × 86 мм рассчитан на монтажную коробку или полую раму. Для узкого дверного профиля ищите кнопку другой формы.
• Тип контакта. Посмотрите схему входа контроллера или замка и выберите клемму NO либо NC.
• Кабель. Кнопке нужно питание, поэтому к ней прокладывают не только сигнальные жилы, но и линию 12–24 В.
• Условия. Только внутри здания, в диапазоне от −20 до +50 °C.

Другие модели — в разделе кнопки выхода.

Покупка и установка в Казахстане

Актуальную цену DS-K7P03A смотрите в карточке. Кнопку удобно заказать вместе с замком, контроллером и блоком питания — соберём комплект на дверь. Отправим заказ из Караганды в Астану, Алматы, Шымкент и другие города, при необходимости смонтируем систему доступа под ключ. Связаться с менеджером.

Часто задаваемые вопросы

На каком расстоянии срабатывает кнопка?

Эффективная дистанция — 5–20 см. Касаться панели не нужно.

Нужно ли подводить питание к бесконтактной кнопке?

Да. Датчику нужно 12–24 В DC, ток до 1 А. Без питания кнопка не сработает.

Куда монтируется DS-K7P03A?

Это встраиваемая модель: корпус 86 × 86 × 25 мм утапливают в полую дверную раму или в монтажную коробку.
