- Краткое описание

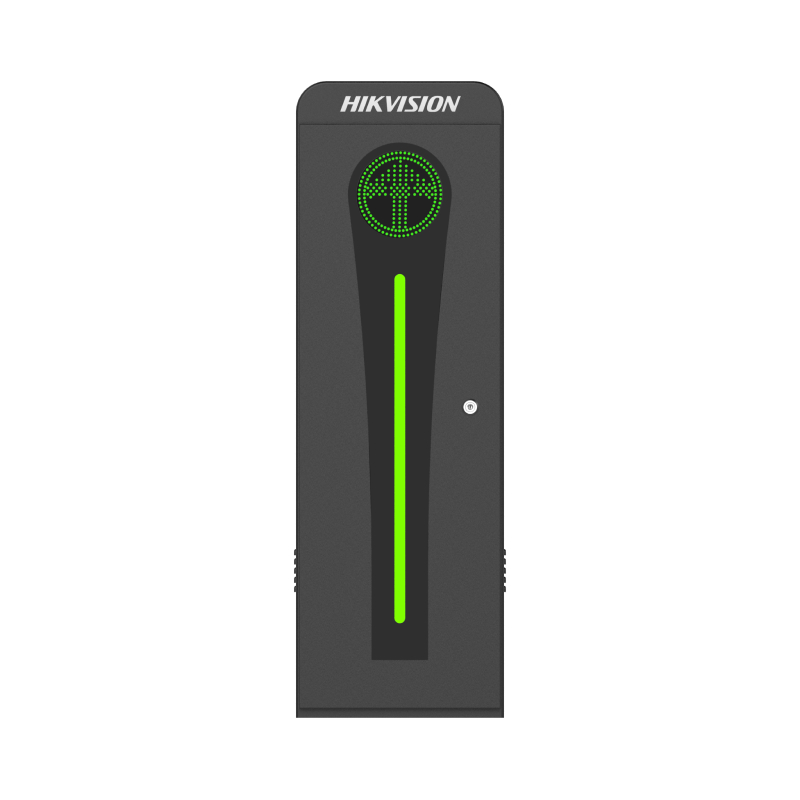

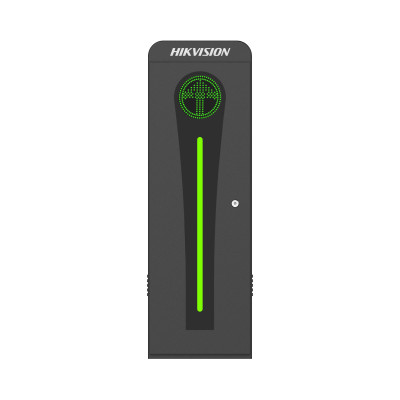

Hikvision DS-TMG320-ML(Barrier Body) — тумба автоматического шлагбаума серии DS-TMG320 с левым направлением стрелы для въездов на парковки, во дворы жилых комплексов и на территории предприятий.
Что это за шлагбаум
Автоматический шлагбаум перекрывает проезд стрелой, которую поднимает электропривод по команде пульта, системы доступа или оператора. DS-TMG320-ML — корпус такого шлагбаума (Barrier Body) из оцинкованной стали SGCC толщиной 1,5 мм, чёрного цвета с серебристым рисунком. Стрелу к нему подбирают из списка совместимых моделей; стандартизированный зажим подходит для всех типов стрел.
Серия DS-TMG320 отличается компактной конструкцией и удобным боковым монтажом. В коде ML буква L означает левое направление стрелы, правое — у DS-TMG320-MR. Исполнения ML и MR рассчитаны на стрелы до 4 м, LL и LR — на длинные телескопические и складные стрелы до 6 м.
Как работает
Стрелу приводит малогабаритный бесщёточный двигатель постоянного тока 24 В: он работает тихо, даёт повышенный крутящий момент и точное управление. Режим работы — 100 %, то есть шлагбаум рассчитан на непрерывную работу без пауз на остывание, ресурс — 2 500 000 циклов.
- Защита от удара стрелой. Поддерживаются разные режимы защиты: к шлагбауму подключают ИК-датчик, детектор транспорта или радар.
- Автоматическое закрытие. Стрела опускается с задержкой 10–600 с, по умолчанию — 30 с.
- Управление. Группы контактов «открыть», «закрыть», «стоп», интерфейс RS-485, пульты 433,5 МГц — до 64 штук на расстоянии до 20 м.
- Контроль положения. Отдельные группы для сигналов крайнего верхнего и крайнего нижнего положения стрелы.
- Настройка. Со смартфона через приложение по Bluetooth.
- Индикация. Собственных индикаторов на корпусе нет, для внешних светодиодных индикаторов предусмотрена группа подключения.
Основные характеристики
| Тип | Автоматический шлагбаум, корпус (Barrier Body) |
|---|---|
| Направление стрелы | левое |
| Совместимые стрелы | DS-TMG001-3D: восьмигранные 3 м и 4 м, телескопическая 2,6–4 м; DS-TMG002-3D: складная 1,5 + 1,5 м; DS-TMG001-6L: 3 м (1,4 мм); DS-TMG002-6L: 1,5 + 1,5 м |
| Время подъёма | 3 м — 3 с; 4 м — 3,5 с; телескопическая 2,6–4 м — 4 с; складная 1,5 + 1,5 м — 3 с |
| Время опускания | 3 м — 3 с; 4 м — 3,5 с; телескопическая 2,6–4 м — 4,5 с; складная 1,5 + 1,5 м — 4 с |
| Высота установки стрелы | 880 мм |
| Двигатель | малогабаритный бесщёточный, 24 В DC |
| Ресурс | 2 500 000 циклов |
| Режим работы | 100 % |
| Задержка закрытия | 10–600 с, по умолчанию 30 с |
| Корпус | сталь SGCC, 1,5 мм, чёрный с серебристым рисунком |
| Индикаторы на корпусе | нет |
| Интерфейсы (по 1 группе) | верхнее и нижнее крайнее положение, открыть, закрыть, стоп, RS-485, ИК-датчик / детектор транспорта / радар, светодиодные индикаторы |
| Пульт ДУ | 433,5 МГц, до 64 пультов, дальность 20 м |
| Bluetooth | есть, настройка через приложение |
| Степень защиты | IP54 |
| Рабочая температура | от −30 до +70 °C |
| Питание | 110/220 В AC, переключаемое |
| Потребляемая мощность | 100 Вт |
| Подъём стрелы при отключении питания | опция, модуль аварийного подъёма заказывается отдельно |
| Габариты | 1040 × 340 × 298,3 мм |
| Вес / с упаковкой | 37,79 / 40,9 кг |
| Размер упаковки | 1143 × 436 × 403 мм |
| Соответствие | CE-RED, CE-EMC, CE-LVD, RoHS |
Характеристики — по данным производителя. Время подъёма и опускания зависит от типа стрелы; для стрел DS-TMG001-6L и DS-TMG002-6L уточняйте его у менеджера.
Где применяется
Въезды во дворы жилых комплексов и на парковки торговых центров, КПП заводов и складов, ведомственные стоянки. Корпус IP54 защищён от пыли и брызг воды, поэтому тумбу ставят на открытом въезде. Режим работы 100 % подходит для проездов с частыми подъёмами стрелы в течение дня.
Совместимость
Стрелу и датчик защиты — ИК-датчик, детектор транспорта или радар — подбирают отдельно, как и модуль аварийного подъёма; комплектующие ищите в разделе аксессуары СКУД. Команды на открытие шлагбаум получает через контакты «открыть» и «закрыть» или по RS-485, поэтому его связывают с контроллерами въезда и другим оборудованием полосы.
Как подобрать
- Ширина проезда. ML работает со стрелами до 4 м. Если проезд требует стрелу 3,6–6 м, берите исполнения DS-TMG320-LL или DS-TMG320-LR.
- Сторона установки. У ML стрела направлена влево; для зеркальной схемы въезда нужен DS-TMG320-MR.
- Климат. Нижняя граница рабочей температуры — −30 °C. Для открытых въездов в городах с более суровой зимой условия эксплуатации обсудите с менеджером.
- Безопасность. Закладывайте в смету датчик защиты от опускания стрелы — ИК, детектор транспорта или радар.
- Отключения электричества. Если стрела должна подниматься при аварии сети, заказывайте модуль аварийного подъёма вместе со шлагбаумом.
Другие модели — в разделе шлагбаумы.
Покупка и установка в Казахстане
Актуальная цена Hikvision DS-TMG320-ML(Barrier Body) — в карточке товара. Подберём стрелу, датчики и пульты под ширину въезда, привезём шлагбаум из Караганды в Астану, Алматы, Шымкент или другой город, смонтируем и настроим. Запросить расчёт.
Часто задаваемые вопросы
Поставляется ли шлагбаум сразу со стрелой?
В названии указано Barrier Body — это тумба шлагбаума. Стрелу выбирают из совместимых моделей длиной до 4 м; комплектацию заказа уточните у менеджера.
Как настроить шлагбаум?
Через приложение на смартфоне по Bluetooth. Задержку автоматического закрытия выставляют в диапазоне 10–600 с, по умолчанию она равна 30 с.
Что будет, если под стрелой окажется машина?
Шлагбаум поддерживает режимы защиты от опускания стрелы, но для них нужен внешний датчик: ИК-датчик, детектор транспорта или радар. Для его подключения предусмотрена отдельная группа контактов.
