- Краткое описание

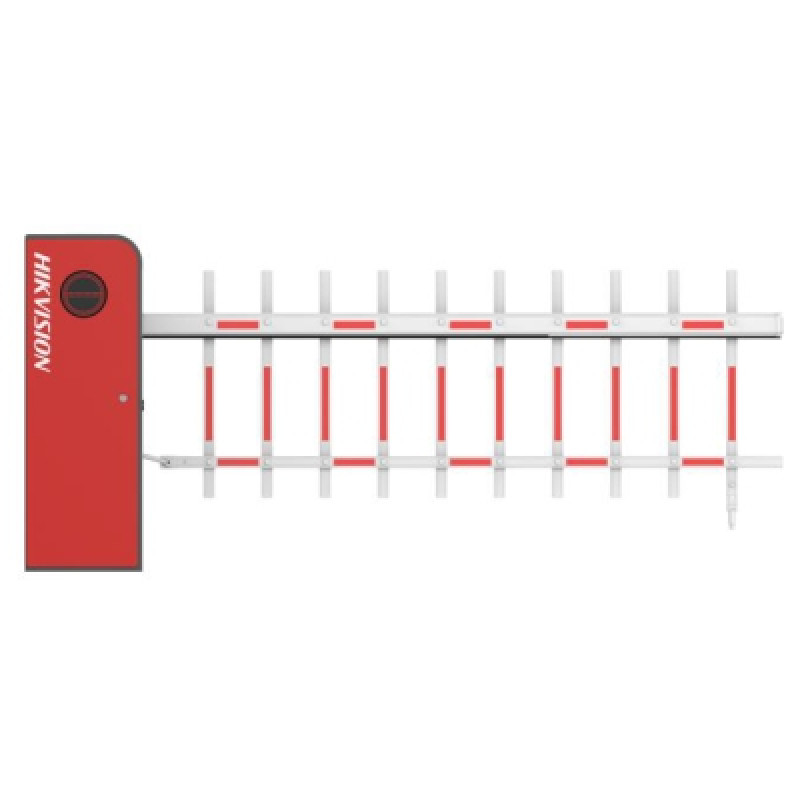

Hikvision DS-TMG423-R/B(4m) — автоматический шлагбаум с правой стрелой-ограждением 4 м в комплекте для въездов на парковки и КПП, в бизнес-центры и жилые комплексы.
Что это за шлагбаум
DS-TMG423-R/B(4m) из серии 42 Series Fence Pole Barrier Gate поставляется комплектом: тумба с приводом и стрела типа «ограждение» длиной 4 м. Стрела сделана из алюминиевого сплава AL6061, окрашена в белый цвет с красной полосой и весит 9,65 ± 0,3 кг. В описании товара ширина проезда указана до 4 м.
Механика рассчитана на интенсивную работу. Привод собран единым узлом: параллельный зубчатый редуктор передаёт усилие на рычаг стрелы, шестерни из углеродистой стали прошли закалку для стойкости к износу и ударам. Производитель заявляет 5 000 000 циклов. Корпус защищён по IP54 и имеет класс ударопрочности IK09. В серии два исполнения: L/B со стрелой влево и это, R/B, со стрелой вправо.
Как работает
Малошумный бесщёточный двигатель постоянного тока управляется по частоте: стрела поднимается быстро, а опускается медленнее и плавно. Если при опускании стрела встречает препятствие, она возвращается вверх, а команда на открытие всегда приоритетнее закрытия.
- Защита от опускания на транспорт — вход для ИК-датчика, детектора транспорта или радара.
- Светофор. Отдельный выход управляет светофором въезда; питание светофора внешнее, до 220 В AC.
- Диагностика. Цифровой индикатор в тумбе выводит коды неисправностей, шлагбаум ведёт журнал событий — по коду ошибки неисправность находят быстрее.
- Отключение питания. Стрелу поднимают вручную маховиком. Автоматический подъём для пропуска пожарных машин возможен с дополнительными компонентами.
- Автозакрытие — задержка опускания по умолчанию 10 с, настраивается шагом 2 с, всего 99 ступеней.
- Проводное управление — входы «Открыть», «Закрыть», «Стоп», входы концевых выключателей и порт RS-485.
Основные характеристики
| Тип | Автоматический шлагбаум со стрелой-ограждением |
|---|---|
| Направление стрелы | правое |
| Стрела | 4 м, в комплекте; алюминиевый сплав AL6061; белая с красной полосой |
| Размеры стрелы | 1261,5 × 92,5 × 4000 мм |
| Вес стрелы | 9,65 ± 0,3 кг |
| Ресурс | 5 000 000 циклов |
| Рабочий цикл | 100 % |
| Двигатель | бесщёточный постоянного тока, частотное управление |
| Задержка опускания | по умолчанию 10 с, настраивается, минимум 2 с |
| Питание | 100–120 или 200–240 В AC, переключаемое, по умолчанию 220–240 В |
| Потребляемая мощность | до 176 Вт |
| Рабочая температура | от −30 до +60 °C |
| Влажность | до 90 % |
| Защита | IP54, IK09 |
| Корпус | сталь SGCC 1,5 мм, дверца 1,2 мм |
| Цвет | корпус железно-серый, дверца оранжево-красная |
| Высота установки стрелы | 885 мм |
| Индикация на корпусе | зелёная стрелка, красный запрещающий сигнал |
| Входы и интерфейсы | RS-485; «Открыть», «Закрыть», «Стоп»; концевики подъёма и опускания; ИК-датчик/детектор транспорта/радар — по 1 |
| Выход на светофор | 1, внешнее питание до 220 В AC |
| Ручное открытие | маховиком при отключении питания |
| Автоподъём при отключении питания | опция, по умолчанию не поддерживается |
| Диагностика | коды ошибок на цифровом индикаторе, журнал событий |
| Габариты тумбы | 1060 × 370 × 262 мм |
| Вес тумбы | 43 ± 3 кг |
| Упаковка тумбы без стрелы | 1266 × 504 × 626 мм, 47 ± 3 кг |
| Упаковка стрелы | 230 × 90 × 4300 мм, 11,34 ± 0,3 кг |
| Сертификаты | CE-RED, CE-EMC, CE-LVD, CB, RoHS |
Характеристики — по данным производителя. Время подъёма и опускания стрелы в документации производителя указано по-разному — уточните у менеджера.
Где применяется
Шлагбаум управляет въездом и выездом транспорта и помогает учитывать время проезда: на стоянках и парковках, контрольно-пропускных пунктах, пунктах оплаты на платных дорогах, у бизнес-центров, жилых комплексов и торгово-развлекательных центров. Класс IK09 пригодится там, где корпус могут задеть машины или повредить посторонние, а IP54 допускает установку на улице.
Совместимость
Для защиты от опускания стрелы на машину к тумбе подключают ИК-датчик, детектор транспорта или радар, для регулирования потока — светофор въезда с питанием до 220 В. Такие устройства ищите в разделе аксессуары СКУД. Проезд по пропускам организуют через контроллер СКУД, подключённый ко входу «Открыть».
Как подобрать
- Ширина проезда. Стрела 4 м входит в комплект, поэтому шлагбаум рассчитан на проезды до 4 м.
- Сторона установки. R/B поднимает стрелу вправо. Если тумба по проекту стоит с другой стороны, выбирайте DS-TMG423-L/B(4m).
- Климат. Рабочий диапазон — от −30 до +60 °C. В регионах, где зимой холоднее, условия установки согласуйте с инженером.
- Пожарный проезд. Если через въезд должны проходить пожарные машины при отключённом питании, закажите компоненты для автоматического подъёма стрелы.
- Светофор. Для выхода на светофор нужен отдельный источник питания — заложите его в проект.
Остальные модели — в разделе шлагбаумы.
Покупка и установка в Казахстане
Актуальная цена DS-TMG423-R/B(4m) — в карточке товара. Отправим шлагбаум из Караганды в Астану, Алматы, Шымкент и другие города, подберём датчики и светофор, смонтируем и настроим въезд. Связаться с XCOMNS.
Часто задаваемые вопросы
Входит ли стрела в комплект?
Да. В комплект входит алюминиевая стрела-ограждение длиной 4 м, отдельно её покупать не нужно.
Как открыть шлагбаум, если пропало электричество?
Вручную: поворотом маховика стрелу поднимают и оставляют открытой. Автоматический подъём при отключении питания требует дополнительных компонентов.
Что будет, если стрела опустится на автомобиль?
При встрече с препятствием стрела возвращается вверх. Чтобы она вообще не начинала опускаться над машиной, подключите ИК-датчик, детектор транспорта или радар.
