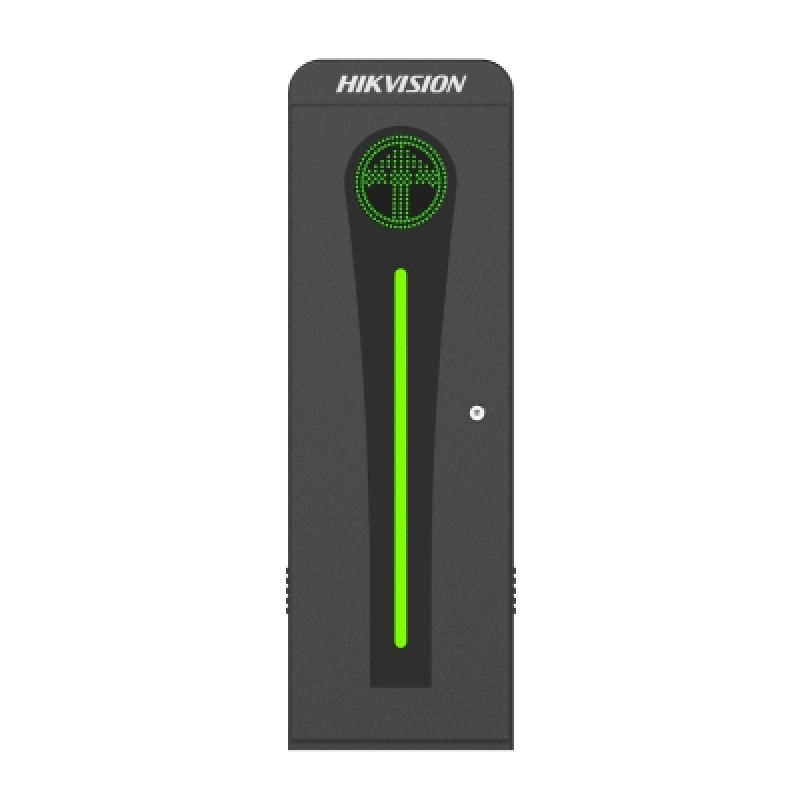

Hikvision DS-TMG320-LL/B(Barrier Body) Шлагбаум автоматический (тумба)

Что это за тумба шлагбаума

Автоматический шлагбаум собирают из двух частей: тумбы с приводом и платой управления и стрелы, которая перекрывает проезд. Hikvision DS-TMG320-LL/B(Barrier Body) — это тумба без стрелы, стрелу подбирают под ширину въезда и заказывают отдельно. Модель относится к серии шлагбаумов DS-TMG320/B.

В серии четыре тумбы. За исполнением LL/B производитель закрепил группу длинных стрел — телескопическую 3,6–6 м, складные 2 + 2 м и 2,5 + 2,5 м, облегчённые 4 м и 2 + 2 м — и левое направление стрелы. Узел крепления стрелы стандартизирован: один и тот же зажим подходит ко всем типам стрел.

Как работает

Стрелу поднимает и опускает малошумный бесщёточный двигатель постоянного тока на 24 В. Шлагбаум открывается по сигналу на вход «Открыть» или с радиопульта, а закрывается по команде «Закрыть» либо автоматически после настраиваемой задержки. Режим работы — 100 %, то есть привод рассчитан на непрерывную работу без пауз на остывание.

• Защита от опускания на автомобиль. Ко входу IR/детектор транспорта/радар подключают ИК-датчик, детектор транспорта или радар, чтобы стрела не опускалась, пока машина под ней.
• Управляющие входы — «Открыть», «Закрыть», «Стоп» и два входа концевых выключателей верхнего и нижнего положения.
• Пульты — радиоканал 433,5 МГц, к одной тумбе привязывается до 64 пультов.
• Настройка — по Bluetooth из приложения на смартфоне, без разбора корпуса.
• Индикация — красно-зелёные огни на корпусе показывают состояние шлагбаума, отдельный выход рассчитан на внешние светодиодные индикаторы.

Основные характеристики

Характеристики — по данным производителя. Время подъёма и опускания зависит от того, какая стрела установлена на тумбу.

Где применяется

Широкие въезды, где нужна стрела 4–6 м: территории заводов и складов, логистические площадки, автостоянки торговых центров, КПП жилых комплексов и бизнес-центров. Корпус со степенью защиты IP54 и диапазоном от −30 до +70 °C рассчитан на установку под открытым небом.

Совместимость

На тумбу ставят только стрелы из списка производителя для LL/B и LR/B — стрелы, датчики и другие комплектующие ищите в разделе аксессуары СКУД. Команды «Открыть» и «Закрыть» можно подавать с кнопок или с выходов контроллера доступа.

Как подобрать

• Длина стрелы. LL/B работает со стрелами от 4 до 6 м. Если въезд перекрывается стрелой 3–4 м, смотрите исполнения ML/B и MR/B — у них другой набор стрел.
• Сторона установки. Тумба выпускается с левым направлением стрелы. Для зеркальной схемы въезда нужна DS-TMG320-LR/B.
• Интенсивность проезда. Телескопическая стрела 3,6–6 м поднимается 6,5 с и опускается 7,5 с, облегчённая 4 м — по 3,5 с. На загруженном въезде это заметная разница.
• Низкий потолок. При ограниченной высоте над въездом выбирают складную стрелу 2 + 2 м или 2,5 + 2,5 м.
• Мороз и отключения света. Нижняя граница — −30 °C. Если стрела должна подниматься при пропадании питания, сразу заложите модуль аварийного подъёма.

Другие приводы и готовые комплекты — в разделе шлагбаумы.

Покупка и установка в Казахстане

Актуальная цена тумбы — в карточке товара. Поможем подобрать стрелу и датчики под размер въезда, отправим комплект из Караганды в Астану, Алматы, Шымкент или другой город и выполним монтаж с настройкой. Написать в XCOMNS.

Часто задаваемые вопросы

Входит ли стрела в комплект?

Нет. Barrier Body в названии означает тумбу с приводом. Стрелу выбирают из совместимых моделей и заказывают отдельно.

Какую самую длинную стрелу можно поставить на LL/B?

Телескопическую DS-TMG001-3D длиной 3,6–6 м. Из складных самая длинная — 2,5 + 2,5 м.

Чем LL/B отличается от ML/B?

Направление стрелы у обеих левое, различаются совместимые стрелы. ML/B работает с октагональными стрелами 3 и 4 м, телескопической 2,6–4 м и складными 1,5 + 1,5 м, LL/B — со стрелами длиной до 6 м.
