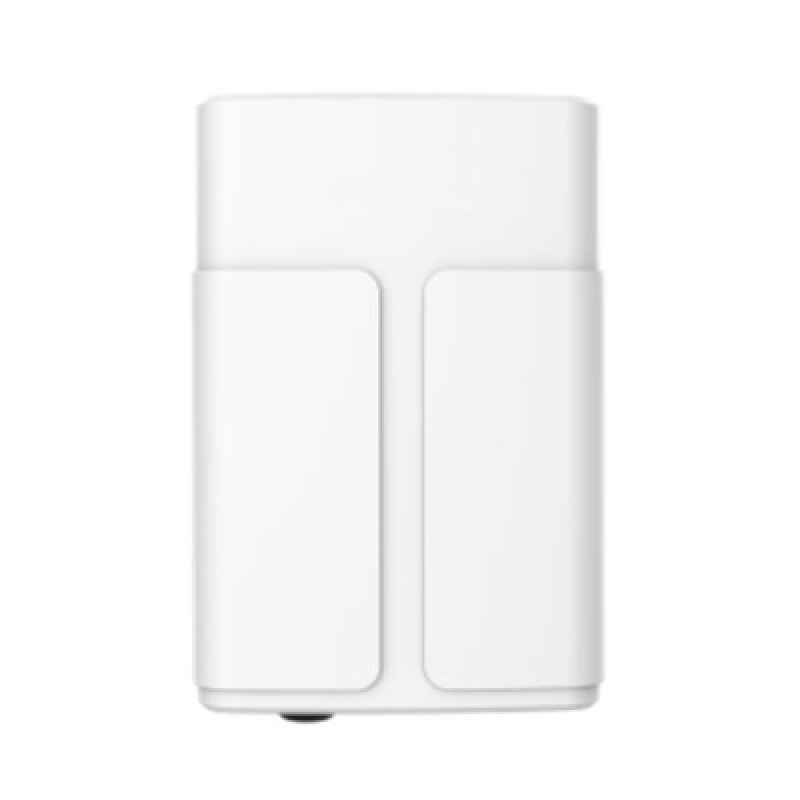

Hikvision DS-TDP210-LT Геомагнитный шлюз LoRaWAN

Что это за шлюз

В беспроводной системе LoRaWAN датчики не подключают к сети проводами. Каждое оконечное устройство передаёт короткие радиосообщения, а шлюз принимает их и пересылает дальше — на сервер системы. Hikvision DS-TDP210-LT — такой шлюз для систем с геомагнитными детекторами.

Модель рассчитана на наружную установку: корпус из стекловолокна со степенью защиты IP67, рабочая температура от −40 до +70 °C, крепление на стену или столб. Приём идёт по 8 каналам, есть GPS-позиционирование, питание — 12 В DC или PoE.

Как работает

Шлюз принимает радиосигналы в диапазоне 860–930 МГц. Ширина луча антенны — 360° по горизонтали и 45° по вертикали, то есть сигналы датчиков принимаются со всех сторон вокруг точки установки. Полученные данные шлюз отправляет в сеть объекта по кабелю или Wi-Fi.

• Радиочасть — 8 каналов полудуплексной или полнодуплексной передачи, чувствительность −140 дБм при 292 бит/с, мощность передачи 27 дБм.
• Антенны — две внешние с разъёмом N и встроенная антенна 4G.
• Подключение — RJ45 1 Гбит/с, Wi-Fi 2,4 ГГц (IEEE 802.11b/g/n), порт Type-C.
• Питание — 12 В DC, 4,8 Вт, или PoE: тогда питание приходит по тому же кабелю, что и данные.
• Обслуживание — кнопка Reset для сброса настроек и GPS-позиционирование.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Шлюз ставят снаружи — на стену здания или на столб, откуда он охватывает зону с датчиками. Например, это городские и платные парковки, стоянки торговых центров, аэропортов и вокзалов, территории предприятий с большим автопарком. Рабочий диапазон до −40 °C рассчитан на открытые площадки с суровой зимой.

Совместимость

DS-TDP210-LT работает по LoRaWAN, поэтому детекторы системы должны использовать тот же протокол и частоты в пределах 860–930 МГц — частотный план датчиков проверяйте до заказа. В сеть шлюз включают кабелем с PoE или через Wi-Fi. Если на объекте нужен контроль въезда, систему дополняют шлагбаумами и терминалами.

Как подобрать

• Протокол и частоты датчиков. Шлюз принимает LoRaWAN в диапазоне 860–930 МГц. Детекторы, работающие на других частотах, с ним не свяжутся.
• Точка установки. Горизонтальная ширина луча — 360°, поэтому шлюз выгодно ставить в центре зоны датчиков, на стене или столбе.
• Кабель и питание. С PoE-коммутатором к шлюзу достаточно одного сетевого кабеля. Без PoE понадобится источник 12 В.
• Климат. От −40 до +70 °C и IP67 — шлюз рассчитан на круглогодичную работу под открытым небом.

Устройства для парковок и проходных — в разделе терминалы. XCOMNS — официальный партнёр Hikvision.

Покупка и установка в Казахстане

Цена Hikvision DS-TDP210-LT — по запросу. Рассчитаем, сколько шлюзов нужно на вашу площадку, привезём оборудование из Караганды в Астану, Алматы, Шымкент или любой другой город и смонтируем его на стене или опоре. Обсудить проект.

Часто задаваемые вопросы

Можно ли установить шлюз на улице?

Да. Производитель указывает наружное применение: корпус из стекловолокна с защитой IP67 и рабочую температуру от −40 до +70 °C.

Как подключить шлюз к сети?

Через порт RJ45 1 Гбит/с или по Wi-Fi 2,4 ГГц. При PoE тот же кабель подаёт питание, иначе нужен источник 12 В DC.

Как сбросить настройки шлюза?

Для этого на устройстве есть кнопка Reset.
