- Краткое описание

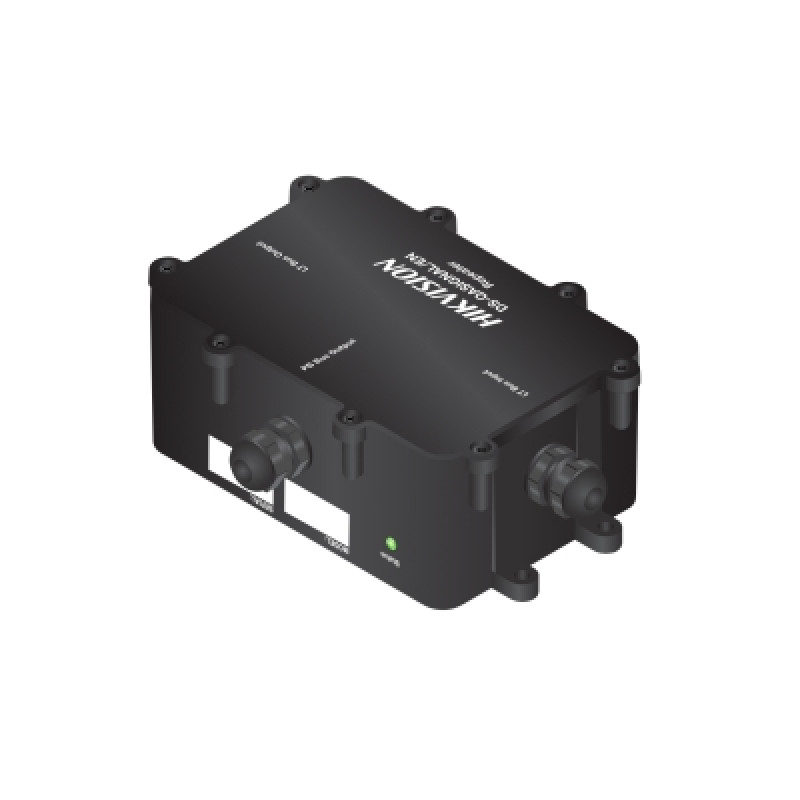

Hikvision DS-QASIGNAL/EN — модуль сбора сигналов для диагностики громкоговорителей в системе оповещения Hikvision с хост-устройством DS-QAE0A360G1-V6/EN.
Что это за модуль сбора сигналов
В больших системах оповещения важно знать, что каждый громкоговоритель исправен, а не выяснять это во время эвакуации. Для контроля к громкоговорителям ставят модули DS-QAEOLS/EN, а DS-QASIGNAL/EN собирает их сигналы и передаёт на хост-устройство DS-QAE0A360G1-V6/EN. Сам модуль звук не воспроизводит и не усиливает — это промежуточное звено шины диагностики.
Модули соединяются цепочкой: вход шины одного подключается к выходу предыдущего. Отдельный блок питания не нужен — 24 В DC модуль получает от хоста.
Как работает
У модуля три клеммы под винт. Через них он встраивается между хостом и модулями контроля громкоговорителей.
- BUS INPUT — 4-контактная клемма для связи с DS-QAE0A360G1-V6/EN или с предыдущим модулем цепочки.
- BUS OUTPUT — 4-контактная клемма для следующего DS-QASIGNAL/EN в каскаде.
- PB BUS OUTPUT — 2-контактная клемма для подключения модулей DS-QAEOLS/EN.
- Масштаб. К одному хосту — до 48 модулей DS-QASIGNAL/EN, к каждому модулю — до 32 модулей DS-QAEOLS/EN.
- Дальность связи — до 1000 м по RS-485 и по PowerBus.
Основные характеристики
| Тип | Модуль сбора сигналов (диагностика громкоговорителей) |
|---|---|
| Хост-устройство | DS-QAE0A360G1-V6/EN, до 48 модулей |
| Подключаемые модули | DS-QAEOLS/EN (контроль одного НЧ- или ВЧ-громкоговорителя), до 32 шт. |
| Протоколы связи | RS-485, PowerBus |
| Дальность связи | до 1000 м (RS-485 и PowerBus) |
| Вход шины | клемма под винт, 4 контакта |
| Выход шины (каскад) | клемма под винт, 4 контакта |
| Выход PB BUS | клемма под винт, 2 контакта |
| Питание | 24 В DC от хост-устройства |
| Потребляемая мощность | менее 2,4 Вт |
| Рабочая температура | от −5 до +45 °C |
| Габариты | 139 × 89 × 46 мм |
| Вес | 0,25 кг |
| Комплект поставки | модуль × 1 |
Характеристики — по данным производителя.
Где применяется
Модуль нужен в распределённых системах оповещения с большим числом громкоговорителей: на промышленных предприятиях, в торговых и деловых центрах, на вокзалах, в больницах и учебных корпусах. Рабочая температура — от −5 до +45 °C, поэтому модуль ставят в помещении или в шкафу, где зимой не бывает холоднее.
Совместимость
DS-QASIGNAL/EN работает только в связке с хост-устройством DS-QAE0A360G1-V6/EN и модулями контроля DS-QAEOLS/EN — именно эти модели производитель указывает для подключения. Остальное оборудование для оповещения — в разделе системы оповещения и связи.
Как подобрать
- Сколько модулей нужно. Разделите число модулей DS-QAEOLS/EN на 32 и округлите вверх — получится минимальное число DS-QASIGNAL/EN.
- Предел системы. На один хост приходится не больше 48 модулей сбора сигналов. Если громкоговорителей больше, закладывайте второй хост.
- Длина линий. Связь по RS-485 и PowerBus рассчитана на расстояние до 1000 м — учитывайте это при трассировке кабеля между этажами и корпусами.
- Место монтажа. Выбирайте отапливаемое помещение: при температуре ниже −5 °C модуль работать не рассчитан.
XCOMNS — официальный партнёр Hikvision: подберём хост, модули контроля и громкоговорители одним комплектом.
Покупка и установка в Казахстане
Актуальная цена DS-QASIGNAL/EN — в карточке. Поставляем модули из Караганды в любой город Казахстана, в том числе в Астану, Алматы и Шымкент, проектируем шину диагностики и выполняем пусконаладку системы оповещения. Контакты XCOMNS.
Часто задаваемые вопросы
Нужен ли модулю отдельный блок питания?
Нет. Модуль получает 24 В DC от хост-устройства DS-QAE0A360G1-V6/EN и потребляет менее 2,4 Вт.
Сколько модулей контроля громкоговорителей можно подключить?
До 32 модулей DS-QAEOLS/EN на один DS-QASIGNAL/EN. Самих DS-QASIGNAL/EN к одному хосту подключают до 48 штук.
