- Краткое описание

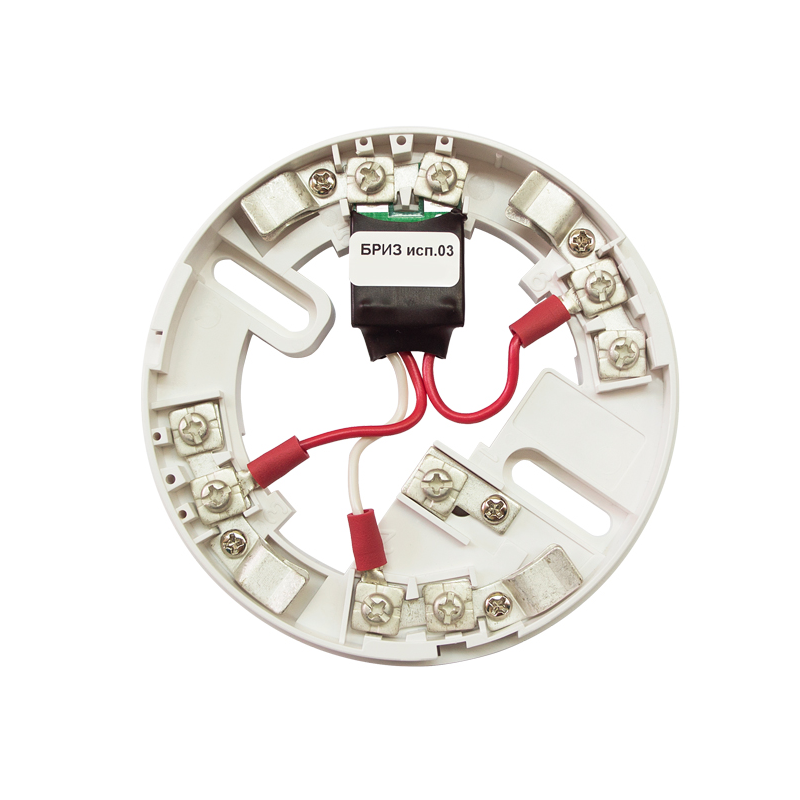

Болид БРИЗ исп.03 — блок разветвительно-изолирующий для двухпроводной линии связи контроллеров С2000-КДЛ и С2000-КДЛ-2И: изолирует участок с коротким замыканием и сам возвращает его в работу.
Что это за блок
Контроллеры С2000-КДЛ и С2000-КДЛ-2И работают с адресными устройствами по двухпроводной линии связи — ДПЛС. Короткое замыкание на незащищённой линии нарушает связь со всеми устройствами сразу. Блок разветвительно-изолирующий решает эту проблему: он отделяет короткозамкнутый участок, а после снятия замыкания автоматически восстанавливает его работу.
БРИЗ исп.03 выполнен в круглом корпусе диаметром 100 мм и высотой 16 мм для настенного накладного монтажа. Программировать блок не нужно, собственное потребление — не более 40 мкА.
Как работает
Блоки распределяют по ДПЛС так, чтобы разбить её на участки. Когда на одном из них возникает короткое замыкание, блок срабатывает не более чем за 200 мс и изолирует повреждённый участок, а устройства на остальной части линии остаются на связи с контроллером. После устранения замыкания участок подключается обратно без вмешательства оператора.
Основные характеристики
| Тип | Блок разветвительно-изолирующий |
|---|---|
| Исполнение | 03 |
| Совместимые контроллеры | С2000-КДЛ, С2000-КДЛ-2И |
| Количество блоков в ДПЛС | до 40 без расчётов, до 127 по методике из этикетки |
| Время срабатывания | не более 200 мс |
| Потребляемый ток | не более 40 мкА |
| Восстановление после КЗ | автоматическое |
| Программирование | не требуется |
| Рабочая температура | от −30 до +55 °C |
| Относительная влажность | до 93 % при +40 °C |
| Степень защиты корпуса | IP20 |
| Габариты | Ø100 × 16 мм |
| Масса | не более 0,1 кг |
| Монтаж | настенный накладной |
| Артикул производителя | 728-233-042 |
Характеристики — по данным производителя.
Где применяется
Адресные системы сигнализации на контроллерах С2000-КДЛ и С2000-КДЛ-2И в административных и офисных зданиях, торговых центрах, школах, больницах, складах и производственных корпусах — везде, где одна линия связи обслуживает много устройств и короткое замыкание не должно отключать её целиком. Корпус IP20 рассчитан на сухие помещения; рабочий диапазон — от −30 до +55 °C при влажности до 93 % (при +40 °C).
Совместимость
Производитель предназначает БРИЗ исп.03 для ДПЛС контроллеров С2000-КДЛ и С2000-КДЛ-2И. Без дополнительных расчётов в одну линию включают до 40 блоков, а по методике из этикетки — до 127. Оборудование адресной системы — в разделах модули и расширители ОПС и пожарная сигнализация.
Как подобрать
- Количество. До 40 блоков на ДПЛС ставят без расчётов. Если нужно больше, вплоть до 127, выполните расчёт по методике из этикетки.
- Место монтажа. Степень защиты IP20 не защищает от воды, поэтому блок размещают в сухих помещениях, а не в сырых подвалах или на улице.
- Деление линии. Чем меньше устройств на участке между блоками, тем меньшую часть системы отключит одно короткое замыкание.
Другие комплектующие — в разделе аксессуары.
Покупка и установка в Казахстане
Актуальная цена — в карточке товара. Отправим блоки из Караганды в Астану, Алматы, Шымкент и другие города Казахстана, поможем рассчитать их количество на линию и смонтируем адресную систему. Связаться с менеджером.
Часто задаваемые вопросы
Сколько блоков БРИЗ можно включить в одну ДПЛС?
До 40 штук — без дополнительных расчётов. Максимум — 127 блоков, но тогда нужен расчёт по методике, приведённой в этикетке на БРИЗ исп.03.
Нужно ли программировать блок?
Нет, программирование не требуется. После снятия короткого замыкания блок восстанавливает работу участка автоматически.
