- Краткое описание

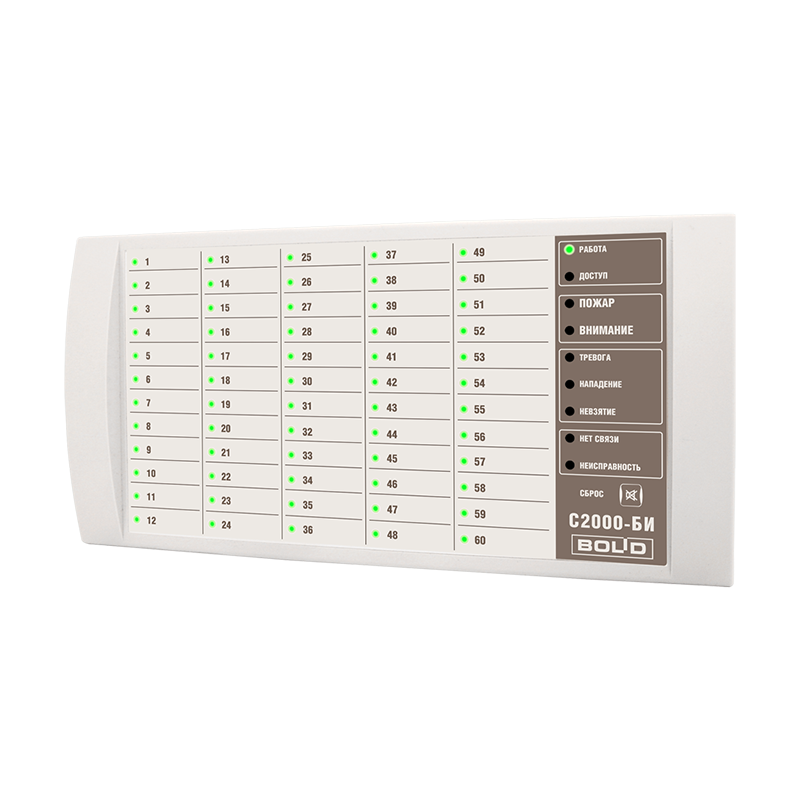

Болид С2000-БИ — блок индикации на 60 разделов для пульта «С2000М» или прибора «Сириус»: светодиодное табло состояния системы «Орион» на посту охраны.
Что это за блок индикации
Блок индикации — выносное табло системы «Орион». Извещатели к нему не подключаются: блок работает совместно с сетевым контроллером по RS-485 и отображает на светодиодах состояние разделов системы.
У С2000-БИ 60 двухцветных индикаторов состояния разделов, 8 одноцветных индикаторов наличия тревог и неисправностей и 1 индикатор режима работы самого блока. Клавиатуры и входа для считывателя в характеристиках производителя нет — это модель только для отображения. Есть встроенный звуковой сигнализатор.
Как работает
Блок подключается к линии RS-485 и обменивается данными с сетевым контроллером — пультом контроля и управления «С2000М», прибором «Сириус» или их исполнениями — по протоколу «Орион».
- Индикация разделов. 60 двухцветных индикаторов показывают состояние разделов ИСО «Орион».
- Общие тревоги. 8 одноцветных индикаторов сообщают, что в системе есть тревоги и неисправности.
- Защита. Открытие корпуса фиксирует микропереключатель.
- Питание. От внешнего источника 10,2–28,4 В постоянного тока. В дежурном режиме с погашенными индикаторами — не более 50 мА, в тревожном — до 200 мА при 12 В.
- Настройка. Программа UProg.exe, связь с компьютером — по RS-485 через преобразователь интерфейсов.
Основные характеристики
| Тип | Блок индикации |
|---|---|
| Индикаторы разделов | 60 двухцветных |
| Индикаторы тревог и неисправностей | 8 одноцветных |
| Индикатор режима работы блока | 1 |
| Звуковой сигнализатор | встроенный |
| Датчик вскрытия корпуса | микропереключатель |
| Интерфейс | RS-485, протокол «Орион» |
| Сетевой контроллер | «С2000М», «Сириус» или их исполнения |
| Напряжение питания | 10,2–28,4 В постоянного тока |
| Потребляемая мощность | не более 3 Вт |
| Ток в тревожном режиме | до 200 мА при 12 В, до 100 мА при 24 В |
| Ток в дежурном режиме | до 50 мА при 12 и 24 В (индикаторы выключены) |
| Готовность после включения | не более 2 с |
| Рабочая температура | от −30 до +50 °C |
| Относительная влажность | до 98 % при +25 °C |
| Степень защиты | IP20 |
| Габариты | 340 × 170 × 27 мм |
| Вес | не более 0,6 кг |
| Монтаж | настенный навесной |
| Программирование | UProg.exe |
| Артикул производителя | 123-038-663 |
Характеристики — по данным производителя.
Где применяется
Пост охраны или диспетчерская на объекте с системой «Орион»: бизнес-центр, торговый комплекс, школа, больница, производственный корпус. Табло на стене показывает состояние разделов одним взглядом. Степень защиты IP20 — для сухих помещений.
Совместимость
С2000-БИ предназначен для работы вместе с сетевым контроллером ИСО «Орион» — пультом «С2000М», прибором «Сириус» или их исполнениями; такие устройства ищите в разделе контрольные панели. Питание подают от внешнего источника постоянного тока 10,2–28,4 В. Состояние разделов на табло формируют подключённые к системе извещатели и приборы.
Как подобрать
- Число разделов. Один блок отображает 60 разделов. Если на объекте их больше, схему отображения согласуйте с проектировщиком.
- Нужна ли клавиатура. С2000-БИ только показывает состояние. Если дежурному нужно работать с системой прямо у табло, смотрите блоки с клавиатурой.
- Расчёт питания. В тревожном режиме блок берёт до 200 мА при 12 В или до 100 мА при 24 В — заложите этот ток в расчёт источника и резервного аккумулятора.
- Место. Корпус 340 × 170 × 27 мм вешают на стену в помещении поста там, где табло хорошо видно с рабочего места.
Остальные компоненты системы — в разделе аксессуары.
Покупка и установка в Казахстане
Цена С2000-БИ актуальна в карточке товара. Блок доставим из Караганды в Астану, Алматы, Шымкент и другие города, на объекте подключим его к пульту системы «Орион» и настроим. Контакты XCOMNS.
Часто задаваемые вопросы
Можно ли подключить С2000-БИ без пульта «С2000М»?
Блоку нужен сетевой контроллер ИСО «Орион». Кроме «С2000М», производитель указывает прибор «Сириус» и исполнения обоих устройств.
Сколько потребляет блок в дежурном режиме?
Когда все индикаторы выключены, ток не превышает 50 мА — и при 12 В, и при 24 В. Потребляемая мощность блока — не более 3 Вт.
