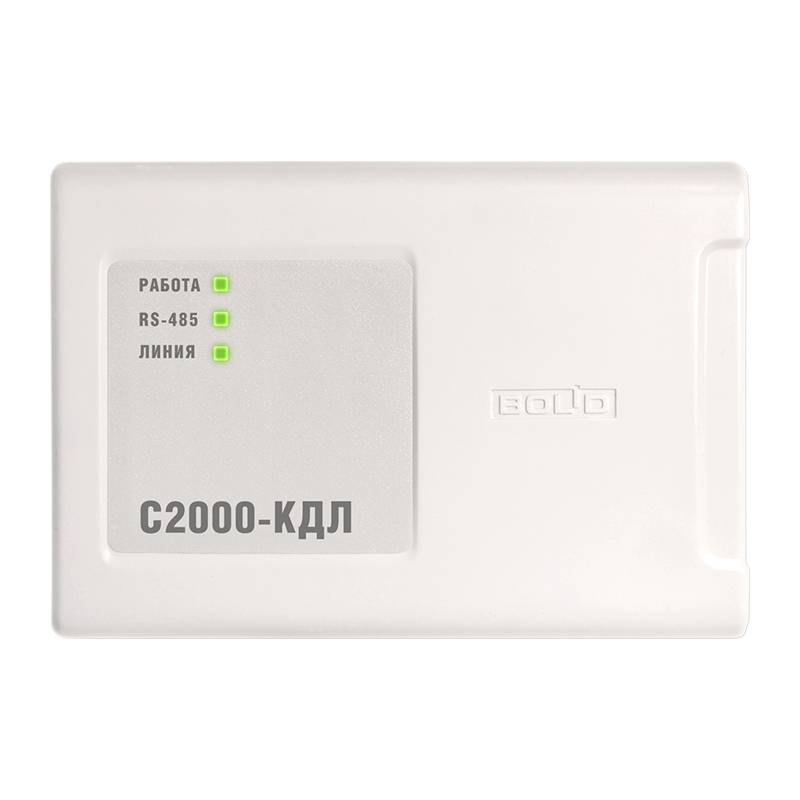

Болид С2000-КДЛ Контроллер двухпроводной линии связи для адресных систем

Что это за контроллер

В адресной системе извещатели и исполнительные блоки не тянут каждый своим шлейфом к прибору — они подключаются к общей двухпроводной линии связи (ДПЛС), и тревога приходит с точностью до конкретного устройства. С2000-КДЛ контролирует состояние адресных входов на такой линии: к одному контроллеру подключается до 127 адресуемых зон.

Производитель описывает С2000-КДЛ как составной блок совмещённого расширяемого адресно-аналогового прибора ИСО «Орион» — для охраны объектов от проникновения и пожаров. Тревожные извещения контроллер передаёт по RS-485 сетевому контроллеру: пульту «С2000М», прибору «Сириус» или компьютеру.

Как работает

Адресными входами служат охранные, пожарные и охранно-пожарные извещатели, а также контролируемые цепи адресных расширителей. Через выходы адресных сигнально-пусковых блоков контроллер управляет системами противопожарной защиты — оповещением, дымоудалением, огнезадерживанием и другими исполнительными устройствами — и контролирует их через адресные входы.

• Ёмкость линии. 127 адресуемых зон, суммарный ток в адресном шлейфе — не более 64 мА.
• Длина ДПЛС — не более 1200 м.
• Доступ. Один считыватель Touch Memory, Proximity-карт или PIN-кода с интерфейсом Touch Memory, Wiegand или ABA Track II на расстоянии до 100 м; память на 512 кодов ключей.
• Управление. Локальное — собственными адресными выходами; централизованное — входами и выходами в составе разделов системы.
• Журнал и индикация. Буфер на 512 событий, светодиодная индикация состояния.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Объекты, где неадресных шлейфов уже мало или нужно знать, какой именно извещатель сработал: бизнес-центры, торговые комплексы, школы и больницы, производственные и складские здания. На одной линии контроллера строят охранную и пожарную части системы, а через сигнально-пусковые блоки — управление оповещением и дымоудалением.

Совместимость

По RS-485 контроллер связывается с пультом «С2000М», прибором «Сириус» или компьютером; пульты и приборы — в разделе контрольные панели. На ДПЛС работают адресные извещатели, адресные расширители и сигнально-пусковые блоки. Считыватель подключают с интерфейсом Touch Memory, Wiegand или ABA Track II.

Как подобрать

• Количество адресов. Посчитайте адресные извещатели и входы расширителей: на один контроллер — до 127 зон. Для большего объекта систему «Орион» расширяют дополнительными контроллерами.
• Ток линии. Суммарный ток устройств в адресном шлейфе — до 64 мА. Сложите токи потребления извещателей и блоков по их паспортам.
• Длина трассы. ДПЛС — не длиннее 1200 м, считыватель — не дальше 100 м от контроллера.
• Питание. Без нагрузки на линии контроллер берёт до 400 мА при 12 В или до 200 мА при 24 В. Источник подбирают с запасом.
• Климат. Рабочая температура — от −30 до +55 °C. Степень защиты корпуса в характеристиках производителя не указана, поэтому контроллер размещают в помещении или шкафу.

Другие компоненты адресных систем — в разделе аксессуары.

Покупка и установка в Казахстане

Актуальная цена С2000-КДЛ — в карточке. Спроектируем адресную систему, рассчитаем число контроллеров и нагрузку на линии, отправим оборудование из Караганды в Астану, Алматы, Шымкент или другой город и выполним монтаж с пусконаладкой. Отправить запрос.

Часто задаваемые вопросы

Сколько адресных устройств можно подключить к С2000-КДЛ?

Контроллер поддерживает 127 адресуемых зон при суммарном токе в адресном шлейфе не более 64 мА. Что ограничит раньше — число зон или ток, зависит от выбранных устройств.

Какой длины может быть линия связи?

Двухпроводная линия связи — до 1200 м. Считыватель подключается на расстоянии не более 100 м от контроллера.

Нужен ли пульт для работы контроллера?

В ИСО «Орион» С2000-КДЛ передаёт тревожные извещения по RS-485 сетевому контроллеру — пульту «С2000М» или прибору «Сириус» — либо компьютеру. Одно из этих устройств закладывают в систему.
