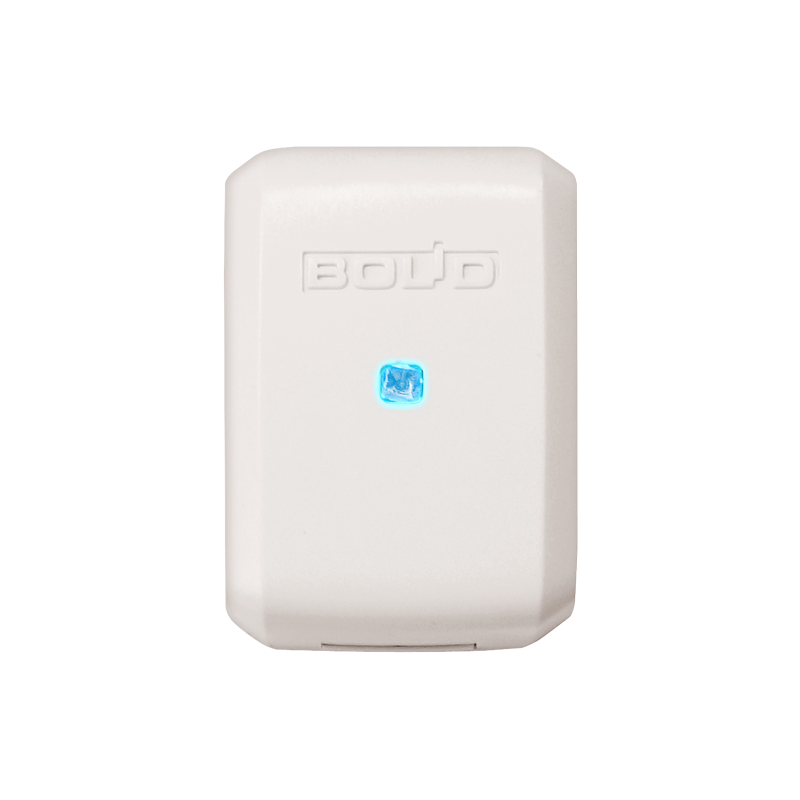

Болид С2000-USB Преобразователь интерфейсов USB/RS-485

Что это за преобразователь

Приборы ИСО «Орион» обмениваются данными по двухпроводной магистрали RS-485, а у компьютера такого порта обычно нет. С2000-USB подключается к USB-порту и преобразует сигналы USB в сигналы RS-485 и обратно. Цепи компьютера и линии связи разделены гальванической изоляцией с электрической прочностью до 2500 В в течение 1 минуты.

В ИСО «Орион» через преобразователь приборы системы подключают к ПК с АРМ «Орион Про» или АРМ «С2000». В автоматизированной системе учёта «Ресурс» он связывает с АРМ «Ресурс» приборы «С2000-КДЛ», «С2000-КДЛ-2И» и интеллектуальные счётчики с интерфейсом RS-485.

Как работает

Отдельный блок питания не нужен: преобразователь получает питание от USB-порта компьютера по кабелю из комплекта поставки и потребляет не более 200 мА. Обмен данными полудуплексный — в каждый момент времени данные идут в одном направлении.

• Подключение линии. Провода RS-485 заводятся в винтовую клеммную колодку, сечение — от 0,33 до 2 мм².
• Дальность. Приборы ИСО «Орион» могут находиться на расстоянии до 1200 м от преобразователя.
• Скорость. 110, 300, 600, 1200, 2400, 4800, 9600, 19 200, 38 400, 57 600 или 115 200 бит/с — под настройки оборудования на линии.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Пост охраны или диспетчерская, где оператор следит за охранно-пожарной системой «Орион» в АРМ «Орион Про» или АРМ «С2000». Второй сценарий — учёт ресурсов: компьютер с АРМ «Ресурс» собирает данные с контроллеров и счётчиков на линии RS-485. Корпус IP40 рассчитан на сухие помещения.

Совместимость

Со стороны компьютера — USB-порт и программы АРМ «Орион Про», АРМ «С2000» или АРМ «Ресурс». Со стороны линии — приборы ИСО «Орион» с RS-485: контрольные панели, модули и расширители, контроллеры «С2000-КДЛ» и «С2000-КДЛ-2И», а также интеллектуальные счётчики с этим интерфейсом.

Как подобрать

• Длина линии. Самый дальний прибор ИСО «Орион» должен находиться не дальше 1200 м от преобразователя. Если трасса длиннее, компьютер размещают ближе к оборудованию.
• Кабель. Клеммы принимают провод сечением от 0,33 до 2 мм² — под этот диапазон выбирают кабель RS-485.
• Скорость обмена. В программе АРМ выставляют ту же скорость, что у приборов на линии; преобразователь поддерживает значения от 110 до 115 200 бит/с.
• Условия. Рабочая температура от −30 до +50 °C и оболочка IP40 — преобразователь оставляют рядом с компьютером в помещении.

Другие комплектующие систем сигнализации — в разделе аксессуары.

Покупка и установка в Казахстане

Актуальную цену С2000-USB смотрите в карточке. Преобразователь компактный — отправим его из Караганды в Астану, Алматы, Шымкент или любой другой город. Если систему «Орион» нужно подключить к компьютеру под ключ, настроим АРМ и проведём пусконаладку — свяжитесь с нами.

Часто задаваемые вопросы

Нужен ли отдельный блок питания?

Нет. С2000-USB питается от USB-порта компьютера через кабель из комплекта и потребляет не более 200 мА.

На каком расстоянии от компьютера могут стоять приборы?

До 1200 м — это предельное расстояние от преобразователя до приборов ИСО «Орион» по линии RS-485.

Подойдёт ли преобразователь для системы учёта «Ресурс»?

Да. Производитель указывает его для подключения «С2000-КДЛ», «С2000-КДЛ-2И» и интеллектуальных счётчиков с RS-485 к ПК с АРМ «Ресурс».
