Болид ШКУ-01 Шкаф коммутационный уличный

Что это за уличный шкаф

Коммутаторы, источники питания и другое активное оборудование плохо переносят мороз, влагу и импульсные перенапряжения. Уличный шкаф закрывает эти риски: корпус защищает от пыли и воды, нагреватель и вентилятор поддерживают климат внутри, грозозащита принимает на себя импульсы перенапряжения.

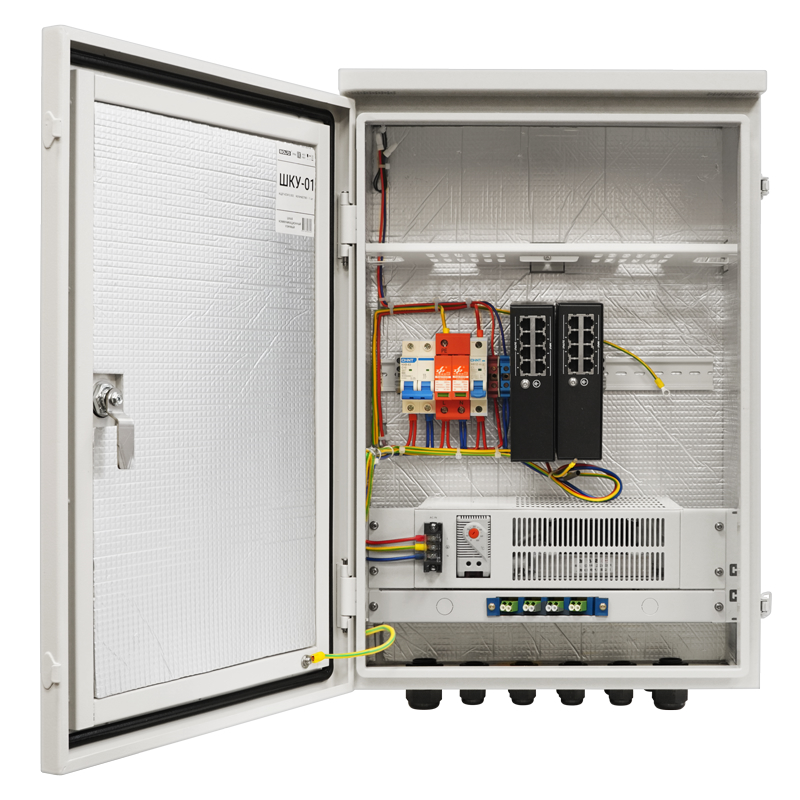

ШКУ-01 — корпус из оцинкованной стали толщиной 1,2 мм со степенью защиты IP66, размером 600 × 400 × 220 мм. Внутри предусмотрено резервное питание от 4 аккумуляторов 12 В. Шкаф монтируют на стену навесным способом.

Как работает

Шкаф подключают к сети 187–264 В через один ввод питания. Параметры питания производитель приводит для источника МИП-48 исп.100: выходное напряжение постоянного тока — (13,6 ± 0,6) В и (9,5…13,5) В. При пропадании сети оборудование переходит на аккумуляторы.

• Обогрев — нагреватель на 230 В мощностью 200 Вт со встроенным вентилятором в системе обогрева.
• Вентиляция — вентилятор 80 × 80 × 25 мм: 2500–3000 об/мин, воздушный поток 22–27 куб. футов в минуту (оба параметра ±10 %), шум 25–30 дБ.
• Грозозащита — номинальное напряжение 230 В, максимальное рабочее 385 В, номинальный ток разряда 20 000 А и максимальный 40 000 А (импульс 8/20 мкс), уровень защиты 1800 В, срабатывание не более чем за 25 нс.
• Резервное питание — 4 аккумуляторные батареи 12 В серии «Болид» АБ 1207С или АБ 1207М либо аналогичные.
• Ввод кабелей — через гермовводы: 4 размером 25 мм и 12 размером 20 мм.

Основные характеристики

Характеристики — по данным производителя. Параметры источника питания приведены для МИП-48 исп.100.

Где применяется

Шкаф рассчитан на размещение снаружи зданий: IP66 означает полную защиту от пыли и от сильных струй воды, а допустимая влажность 100 % — работу в сырую погоду. В нём выносят питание и коммутацию на периметр предприятия, на парковку, к удалённым точкам видеонаблюдения и охраны, где рядом нет подходящего помещения.

Совместимость

Внутри размещают оборудование с питанием постоянного тока от источника шкафа. Для резерва понадобятся 4 аккумулятора 12 В серии «Болид» АБ 1207С или АБ 1207М либо аналогичные. Уточните у менеджера, входят ли в поставку источник МИП-48 исп.100 и батареи. Сопутствующие комплектующие — в разделе аксессуары.

Как подобрать

• Климат. Нижняя граница −65 °C с запасом перекрывает зимы Караганды и Астаны. Верхняя — +40 °C: на юге Казахстана шкаф лучше вешать в тени, чтобы летом корпус не перегревался на солнце.
• Кабельные линии. Посчитайте кабели заранее: в шкафу 4 гермоввода 25 мм и 12 гермовводов 20 мм.
• Стена под шкаф. С аккумуляторами масса доходит до 30 кг — стена и крепёж должны выдерживать такую нагрузку.
• Подвод сети. Нужна сеть 187–264 В; помимо источника от неё работают нагреватель 200 Вт и вентилятор.

Другие решения для монтажа систем безопасности — в разделе аксессуары для сигнализации.

Покупка и установка в Казахстане

Цена Болид ШКУ-01 — в карточке товара, там она всегда актуальна. Доставим шкаф из Караганды в Астану, Алматы, Шымкент и другие города, соберём в нём оборудование и смонтируем на объекте. Свяжитесь с XCOMNS, чтобы обсудить задачу.

Часто задаваемые вопросы

Выдержит ли шкаф зиму на улице?

Рабочая температура — от −65 до +40 °C. Внутри работает нагреватель 200 Вт со встроенным вентилятором, корпус имеет степень защиты IP66.

Какие аккумуляторы нужны для резервного питания?

4 батареи 12 В серии «Болид» АБ 1207С или АБ 1207М либо аналогичные.

Какие параметры у встроенной грозозащиты?

Номинальный ток разряда — 20 000 А, максимальный — 40 000 А при импульсе 8/20 мкс, уровень напряжения защиты — 1800 В, время срабатывания — не более 25 нс.
