Болид УК-ВК исп.14 Устройство коммутационное

Что это за коммутационное устройство

Выходы приёмно-контрольных приборов и контроллеров рассчитаны на слабый ток. Чтобы включить через них мощную нагрузку — замок, сирену, цепь переменного тока, — ставят промежуточное коммутационное устройство. Слабый управляющий сигнал прибора переключает его контакты, а контакты уже коммутируют нагрузку.

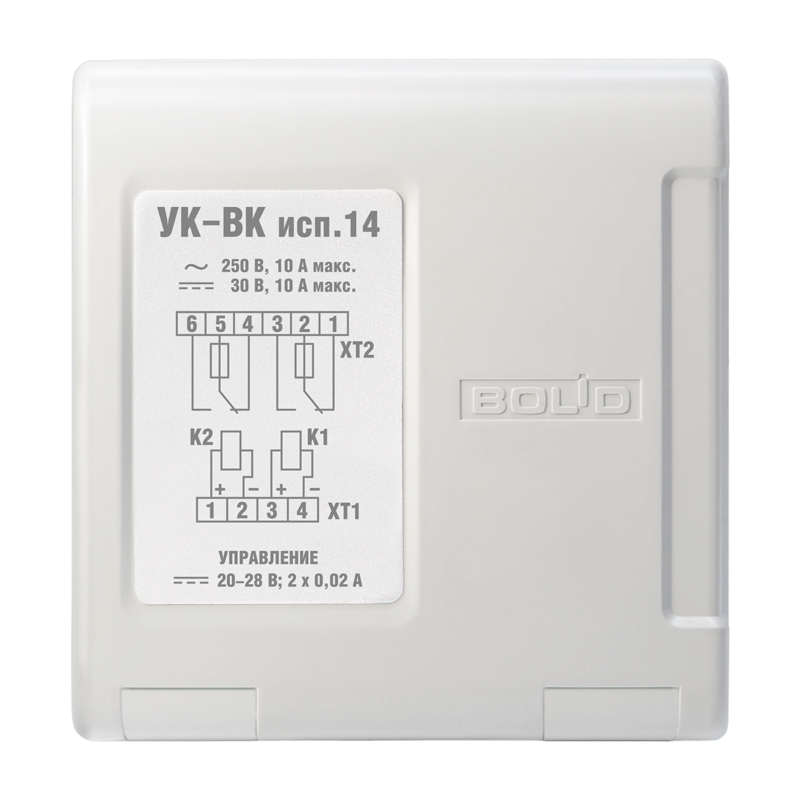

У Болид УК-ВК исп.14 два канала коммутации, контакты — нормально замкнутые, на переключение. Они выдерживают до 10 А в цепях постоянного тока напряжением до 30 В и в цепях переменного тока до 250 В. Корпус крепят на стену навесным способом или на DIN-рейку.

Как работает

Устройство управляется напряжением. Пока управляющего сигнала нет, контакты остаются в исходном состоянии. Когда прибор подаёт на вход напряжение из рабочего диапазона, контакты переключаются и замыкают или размыкают цепь нагрузки.

• Управляющий сигнал — напряжение от 20 до 27,6 В при токе 0,014–0,019 А. Выход прибора почти не нагружается.
• Нагрузка — до 10 А как на постоянном токе (до 30 В), так и на переменном (до 250 В).
• Пожарная автоматика — в системах пожарной сигнализации устройство передаёт стартовый импульс на приборы пожарные управления.
• Монтаж — настенный навесной или на DIN-рейку в щите или шкафу.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

В системах контроля доступа устройство управляет замками и другими исполнительными устройствами, в охранной сигнализации — включает внешние цепи по команде прибора, в пожарной сигнализации — запускает приборы управления пожарной автоматикой. Степень защиты IP30 не защищает от воды, поэтому место установки — помещение, щит или закрытый шкаф. Нижняя граница −30 °C допускает монтаж в неотапливаемых помещениях.

Совместимость

УК-ВК подключают к выходам контрольных панелей, модулей и расширителей ОПС и других приборов, которые выдают управляющее напряжение от 20 до 27,6 В. Перед подключением сверьте параметры выхода по паспорту прибора, а нагрузку — с предельными 10 А и 30 В постоянного или 250 В переменного тока.

Как подобрать

• Напряжение управления. Выход прибора должен давать от 20 до 27,6 В. Более низкое напряжение выходит за паспортный диапазон управления.
• Нагрузка. Ток нагрузки — не больше 10 А. Для цепей постоянного тока предел — 30 В, для переменного — 250 В.
• Число цепей. Одно устройство коммутирует 2 канала. Если цепей больше, ставят несколько устройств.
• Место установки. С IP30 и диапазоном от −30 до +50 °C устройство размещают внутри помещения или в закрытом шкафу.

Другие комплектующие — в разделе аксессуары для сигнализации.

Покупка и установка в Казахстане

Актуальная цена Болид УК-ВК исп.14 — в карточке товара. Отправим устройство из Караганды в Астану, Алматы, Шымкент или другой город вместе с остальным оборудованием системы. Монтаж и пусконаладку сигнализации и СКУД выполняют инженеры XCOMNS — напишите или позвоните.

Часто задаваемые вопросы

Можно ли управлять устройством от выхода с низким напряжением?

Производитель указывает управляющее напряжение от 20 до 27,6 В. Если выход прибора даёт меньше, подберите прибор с подходящим выходом или уточните схему подключения у менеджера.

Какую нагрузку можно подключить к контактам?

До 10 А на канал: в цепи постоянного тока — при напряжении до 30 В, в цепи переменного тока — до 250 В.

Можно ли поставить УК-ВК на улице?

Без дополнительной защиты — нет: степень защиты IP30 не рассчитана на воду. Снаружи устройство размещают в закрытом шкафу, где температура не опускается ниже −30 °C.
