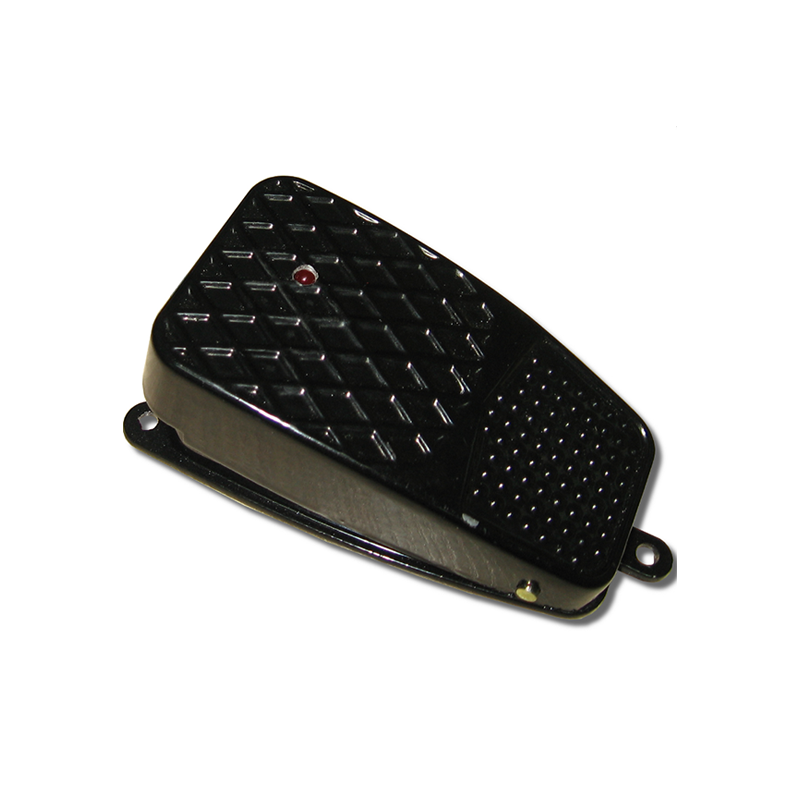

Магнито-Контакт ИО 101-5/1М (Черепаха-1М) Извещатель охранный ручной (педаль)

Что это за извещатель

Тревожный извещатель нужен, чтобы сотрудник мог подать сигнал на пульт охраны, когда на него нападают. В отличие от датчиков движения или открывания, он срабатывает не сам, а от действия человека. Черепаха-1М — точечный электроконтактный извещатель: производитель называет его ручным (ножным), по исполнению это педаль.

В корпус встроен светодиод красного свечения, который показывает режим «Тревога». Питание и выходной сигнал идут по одной двухпроводной линии, поэтому отдельный кабель питания к извещателю прокладывать не нужно.

Как работает

Извещатель включают в шлейф охранной сигнализации приёмно-контрольного прибора (ПКП) или пульта централизованного наблюдения (ПЦН). В дежурном режиме он почти не нагружает шлейф. При срабатывании извещатель переходит в режим «Тревога», параметры шлейфа меняются, и прибор регистрирует тревожное извещение.

• Питание от шлейфа — от 10 до 72 В, ток потребления в дежурном режиме не более 70 мкА.
• Требование к прибору — ток короткого замыкания шлейфа не более 20 мА.
• Режим «Тревога» — напряжение на извещателе не более 5,2 В при токе 20 мА и не менее 3,9 В при токе 5 мА.
• Индикация — встроенный красный светодиод режима «Тревога».

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Кассы и операционные залы банков, пункты обмена валют, офисы с приёмом посетителей, стойки администраторов, посты охраны и другие рабочие места в учреждениях, где сотрудник может оказаться лицом к лицу с нарушителем. Педаль ставят на пол у рабочего места, чтобы сигнал можно было подать ногой. Степень защиты IP41 рассчитана на установку в помещении.

Совместимость

Черепаха-1М подключается к охранным и охранно-пожарным приёмно-контрольным приборам и к пультам централизованного наблюдения, у которых ток короткого замыкания шлейфа не превышает 20 мА. Напряжение в шлейфе должно укладываться в 10–72 В.

Как подобрать

• Параметры шлейфа. До покупки проверьте в документации прибора ток КЗ шлейфа (до 20 мА) и напряжение (10–72 В).
• Число точек. Извещатель ставят на каждое рабочее место, откуда сотрудник должен иметь возможность вызвать охрану.
• Место под педаль. Габариты — 135 × 65 × 50 мм: заранее оцените пространство под столом или кассовой стойкой.
• Условия. IP41 — это помещение; для мест, где на пол попадает вода, извещатель не предназначен.

Другие модели — в разделе извещатели.

Покупка и установка в Казахстане

Актуальная цена Магнито-Контакт ИО 101-5/1М — в карточке. Отправляем тревожные извещатели из Караганды в Астану, Алматы, Шымкент и другие города, проектируем и монтируем тревожную сигнализацию для банков, офисов и магазинов. Обсудить объект с XCOMNS.

Часто задаваемые вопросы

Нужно ли подводить к педали отдельное питание?

Нет. Извещатель получает питание от шлейфа охранной сигнализации напряжением 10–72 В и по той же двухпроводной линии передаёт сигнал «Тревога».

К каким приборам можно подключить Черепаху-1М?

К охранным или охранно-пожарным ПКП и к ПЦН, если ток короткого замыкания шлейфа не больше 20 мА.

Как понять, что извещатель сработал?

В режиме «Тревога» светится встроенный красный светодиод, а прибор получает тревожное извещение по шлейфу.
