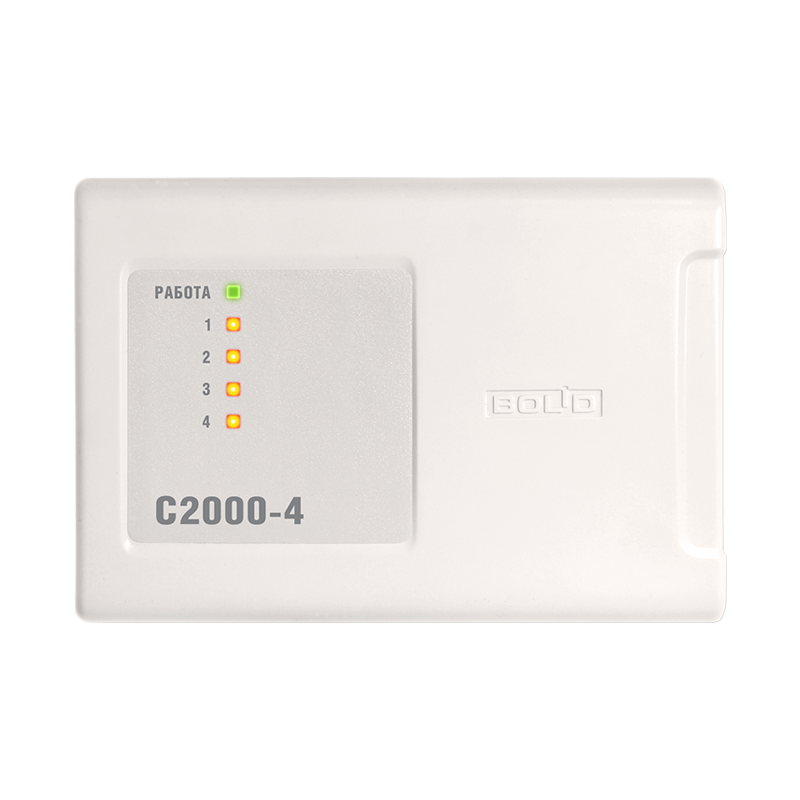

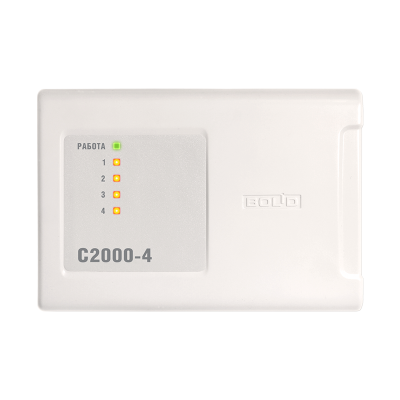

Болид С2000-4 Прибор приемно-контрольный

Что это за прибор

Прибор приёмно-контрольный (ППК) принимает сигналы от извещателей, подключённых к шлейфам сигнализации, и управляет внешними устройствами. С2000-4 работает с неадресным оборудованием: каждый шлейф — отдельная радиальная линия, и прибор контролирует её состояние целиком, а не каждый датчик по отдельности. К шлейфам подключают охранные и пожарные извещатели, контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами.

Основной режим — работа в интегрированной системе охраны «Орион» по интерфейсу RS-485. Охранную сигнализацию и контроль доступа прибор может вести и автономно. Для этого у него есть вход внешнего считывателя, память на 4096 ключей Touch Memory или Proximity-карт и 4 выхода для управления нагрузкой.

Как работает

При оконечном резисторе 4,7 кОм напряжение на входе шлейфа держится в пределах 24–19 В в зависимости от тока потребления извещателей (0–3 мА). При обрыве оно поднимается до 27 ± 0,5 В. Ток в короткозамкнутом шлейфе ограничен на уровне 26,5 мА, а через сработавший извещатель проходит не более 20 мА при напряжении на нём более 6,8 В.

• Шлейфы. Извещатели с релейным выходом подключаются без ограничения количества. Для извещателей с питанием от шлейфа суммарный ток — до 3 мА; в пожарном шлейфе при одновременном включении НР- и НЗ-извещателей — до 0,6 мА.
• Выходы. Два электромагнитных реле (30 В, 7 А, 100 Вт постоянного тока) и два транзисторных ключа на 1 А. Напряжение ключей — 12 или 24 В, как у питания прибора. Цепи нагрузки ключей контролируются на обрыв и короткое замыкание, есть защита от перегрузки по току.
• Считыватель. Один вход для считывателя с интерфейсом Touch Memory, Wiegand или ABA TRACK II. Прибор управляет зелёным и красным светодиодом считывателя и его звуковым сигнализатором сигналом «+5 В КМОП».
• Индикация и журнал. Индикатор состояния блока, 4 индикатора шлейфов и встроенный звуковой сигнализатор. Буфер на 4088 сообщений энергонезависимый — события сохраняются при пропадании питания.
• Вскрытие корпуса отслеживает микроконтакт.
• Настройка — программой UProg.exe. Компьютер подключают к прибору по RS-485 через преобразователь интерфейсов.

Основные характеристики

Характеристики — по данным производителя.

Где применяется

Офисы, магазины, склады и технические помещения, где хватает четырёх зон охраны; пожарная сигнализация отдельных помещений в составе системы «Орион»; дверь с одним считывателем — касса, серверная, кладовая. Прибор работает от −40 до +50 °C, поэтому подходит и для неотапливаемых помещений, но корпус IP40 не защищён от воды.

Совместимость

К шлейфам подключаются неадресные охранные и пожарные извещатели с нормально-замкнутыми или нормально-разомкнутыми контактами, а также контакторы и сигнализаторы. Реле и ключи управляют внешними исполнительными устройствами — например, оповещателями. Считыватель нужен с интерфейсом Touch Memory, Wiegand или ABA TRACK II. Питание — от внешнего источника постоянного тока, в систему «Орион» прибор включают по линии RS-485.

Как подобрать

• Число зон. Один С2000-4 контролирует 4 шлейфа. Если зон больше, в системе «Орион» ставят несколько приборов на линию RS-485 или переходят на адресное оборудование.
• Тип шлейфа. Пожарный шлейф строже к линии: сопротивление проводов — до 100 Ом против 1 кОм у охранного, сопротивление утечки — 50 кОм против 20 кОм. На длинных пожарных линиях проверяйте сопротивление кабеля.
• Нагрузка на выходах. Устройство с током больше 1 А подключают к реле (до 7 А при 30 В). Ключи на 1 А удобны тем, что прибор сам следит за обрывом и замыканием их цепей.
• Питание. Два ввода позволяют подвести основное и резервное питание. При 12 В прибор потребляет до 260 мА — прибавьте ток нагрузки выходов и извещателей при выборе источника.
• Место установки. Настенный навесной монтаж или DIN-рейка в шкафу. Для сырых мест прибор с IP40 размещают в закрытом корпусе.

Другие приборы — в разделе контрольные панели.

Покупка и установка в Казахстане

Актуальная цена Болид С2000-4 — в карточке товара. Отправим прибор из Караганды в Астану, Алматы, Шымкент или другой город, подберём к нему извещатели и источник питания, смонтируем сигнализацию и проведём пусконаладку. Написать или позвонить в XCOMNS.

Часто задаваемые вопросы

Может ли С2000-4 работать без системы «Орион»?

Да, для охранной сигнализации и контроля доступа производитель допускает автономный режим. Настраивают прибор программой UProg.exe, подключив компьютер по RS-485 через преобразователь интерфейсов.

Какие считыватели можно подключить?

Один считыватель с интерфейсом Touch Memory, Wiegand или ABA TRACK II. Прибор хранит до 4096 ключей или карт и управляет двумя светодиодами и звуковым сигнализатором считывателя.

Подойдёт ли прибор для неотапливаемого помещения?

По температуре — да: рабочий диапазон от −40 до +50 °C, влажность до 98 % при +25 °C. Степень защиты IP40 не рассчитана на попадание воды, поэтому в местах с каплями прибор ставят в защитный шкаф.
