- Краткое описание

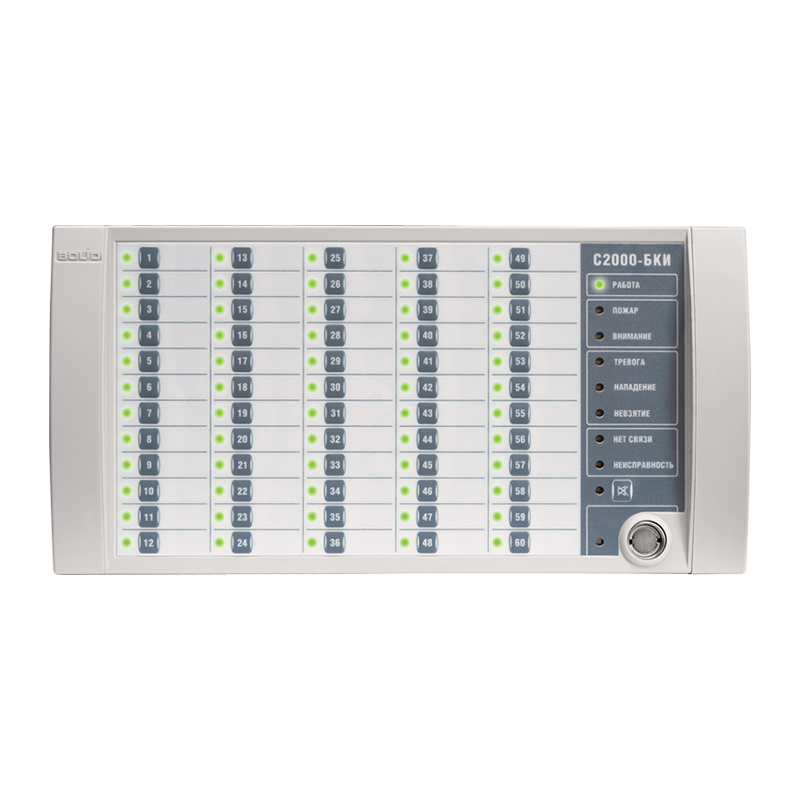

Болид С2000-БКИ — блок индикации с клавиатурой и входом считывателя Touch Memory для ИСО «Орион»: 60 разделов на одной панели, работа с пультом «С2000М» или прибором «Сириус».
Что это за блок
С2000-БКИ объединяет в одном настенном корпусе табло и клавиатуру. Табло состоит из 60 двухцветных индикаторов — каждый отображает состояние раздела ИСО «Орион» — и 7 одноцветных индикаторов наличия тревог и неисправностей в системе. Для идентификации пользователя к блоку подключают внешний считыватель электронных идентификаторов Dallas Touch Memory.
Самостоятельно блок не используют: производитель предназначает его для работы совместно с сетевым контроллером — пультом «С2000М», прибором «Сириус» или их исполнениями. Связь с ними идёт по RS-485, протокол «Орион».
Как работает
Данные о разделах блок получает от сетевого контроллера и выводит на светодиоды. Светодиодом подключённого считывателя БКИ управляет сигналом «+5 В КМОП»; при прямом подключении светодиода ток ограничен уровнем 10 мА.
- Считыватель — один, интерфейс Dallas Touch Memory, управление одним светодиодом считывателя.
- Сигнализация на месте — встроенный звуковой сигнализатор и 7 индикаторов общих тревог и неисправностей.
- Электропитание — внешний источник 10,2–28,0 В постоянного тока, два ввода питания, мощность не более 3 Вт.
- Защита — микропереключатель срабатывает при вскрытии корпуса.
- Программирование — в UProg.exe; компьютер подключают по RS-485 с помощью преобразователя интерфейсов.
Основные характеристики
| Тип | Блок индикации с клавиатурой |
|---|---|
| Индикация разделов | 60 двухцветных индикаторов |
| Индикация тревог и неисправностей | 7 одноцветных индикаторов |
| Вход считывателя | 1, Dallas Touch Memory |
| Управление индикацией считывателя | 1 светодиод, «+5 В КМОП», ограничение тока 10 мА |
| Звуковой сигнализатор | встроенный |
| Датчик вскрытия | микропереключатель |
| Порт связи | RS-485, протокол «Орион» |
| Совместимые сетевые контроллеры | «С2000М», «Сириус» и их исполнения |
| Питание | 10,2–28,0 В постоянного тока |
| Вводы питания | 2 |
| Мощность | не более 3 Вт |
| Ток, тревожный режим | не более 200 мА (12 В) / 100 мА (24 В) |
| Ток, дежурный режим | не более 50 мА, все индикаторы выключены |
| Время готовности | не более 2 с |
| Температура эксплуатации | от −30 до +50 °C |
| Влажность воздуха | до 98 % при +25 °C |
| Защита корпуса | IP20 |
| Размеры | 340 × 170 × 27 мм |
| Масса | не более 0,6 кг |
| Установка | на стену, навесная |
| Настройка | программа UProg.exe |
| Артикул производителя | 220-524-464 |
Характеристики — по данным производителя.
Где применяется
Комната дежурного, пост охраны на проходной, диспетчерская предприятия или учебного корпуса — места, где сотрудник не только смотрит на состояние разделов, но и работает с блоком лично. Вход считывателя Touch Memory нужен, когда пользователей идентифицируют по электронному ключу. Корпус IP20 рассчитан на сухие помещения.
Совместимость
В паре с блоком работает сетевой контроллер ИСО «Орион»: пульт «С2000М», прибор «Сириус» или их исполнения. Ко входу подключается считыватель Dallas Touch Memory — другие интерфейсы считывателей производитель для этого блока не указывает. Для программирования понадобится преобразователь интерфейсов RS-485 из раздела аксессуары.
Как подобрать
- Управление или только просмотр. Клавиатура и вход считывателя оправданы, если с блоком работает дежурный. Для простого табло достаточно блока индикации без клавиатуры.
- Тип ключей. Считыватель — только Dallas Touch Memory. Если сотрудники пользуются идентификаторами другого типа, проверьте это до заказа.
- Резервирование питания. Два ввода и диапазон 10,2–28,0 В позволяют подать питание от двух источников 12 или 24 В. В тревоге блок потребляет до 200 мА при 12 В.
- Размещение. Корпус 340 × 170 × 27 мм массой до 0,6 кг крепится на стену. Выбирайте высоту, на которой удобно пользоваться клавиатурой и считывателем.
Пульты и приборы ИСО «Орион» — в разделе контрольные панели.
Покупка и установка в Казахстане
Стоимость С2000-БКИ указана в карточке и может меняться. Отправляем из Караганды по всему Казахстану — в Астану, Алматы, Шымкент и другие города. Инженеры XCOMNS подключат блок к сетевому контроллеру, установят считыватель и проведут пусконаладку системы «Орион». Обсудить проект.
Часто задаваемые вопросы
Какой считыватель подключается к С2000-БКИ?
Один внешний считыватель с интерфейсом Dallas Touch Memory. Блок управляет одним его светодиодом сигналом «+5 В КМОП».
С каким оборудованием работает блок?
В составе ИСО «Орион» — вместе с сетевым контроллером: пультом «С2000М», прибором «Сириус» или их исполнениями. Обмен с ними идёт по RS-485.
Можно ли повесить блок в неотапливаемом помещении?
По температуре это допустимо — блок работает от −30 °C. Но корпус имеет степень защиты IP20 и не защищён от попадания воды, поэтому место должно быть сухим.
